Vue éclatée DAEWOO RN-T455NPB RN.T455NPB RNT455NPB

Vue éclatée réfrigérateur DAEWOO RN-T455NPB RN.T455NPB RNT455NPB

Name: DAEWOO RN-T455NPB RN.T455NPB RNT455NPB
Brand: DAEWOO
SKU: RN-T455NPB RN.T455NPB RNT455NPB

Découvrez la vue éclatée complète réfrigérateur DAEWOO RN-T455NPB RN.T455NPB RNT455NPB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO RN-T455NPB RN.T455NPB RNT455NPB et éviter les pannes imprévues. 28 pièces référencées.

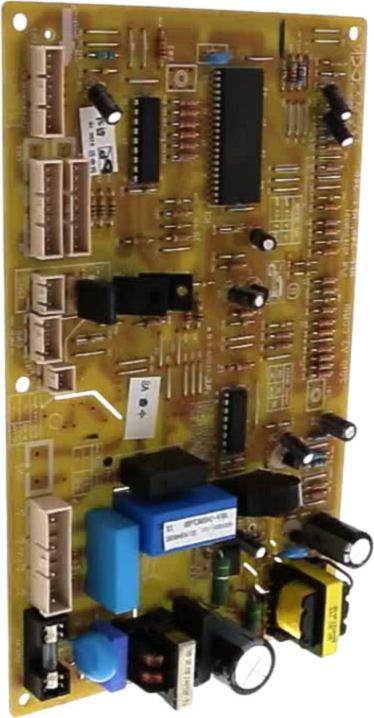

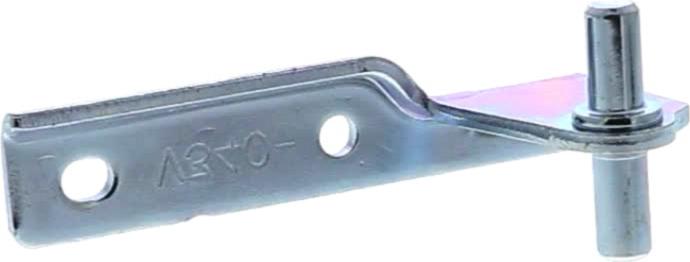

Cette vue éclatée DAEWOO RN-T455NPB RN.T455NPB RNT455NPB référence 28 pièces détachées, dont interrupteur froid porte, platine froid puissance, charniere froid centrale, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid LZ88CY (repère 14, 208.92 €) · RELAIS Froid KLIXON (repère 17, 46.05 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

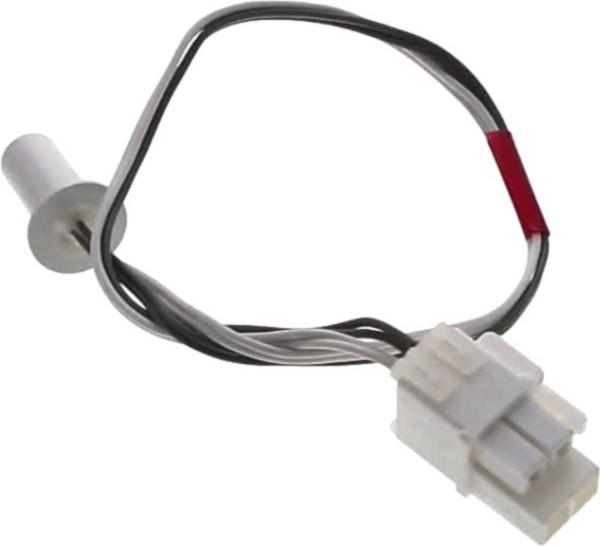

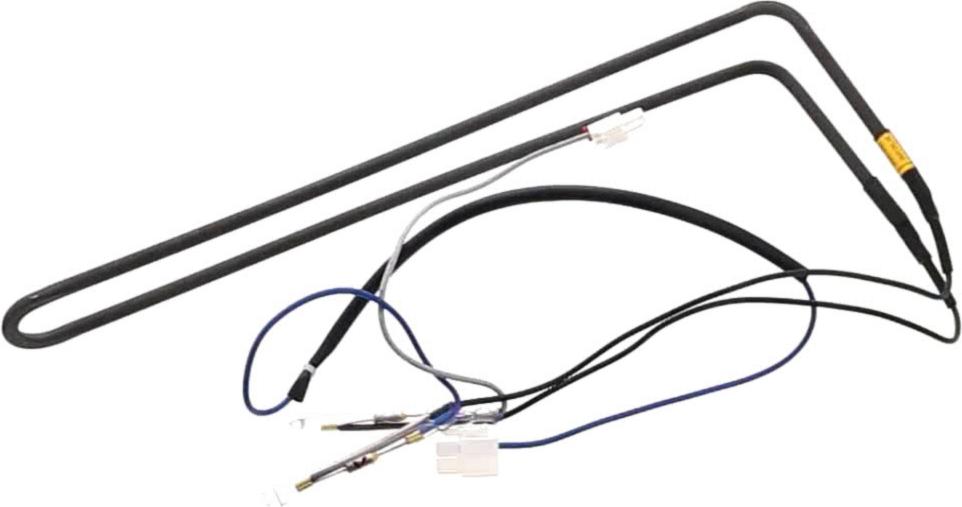

Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 27, 54.06 €) · SONDE Froid DEGIVRAGE (repère 27, 30.67 €) · SONDE Froid TEMPERATURE 3012764600 (repère 35, 20.9 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid MOTEUR Ventilation Congélateur (repère 23, 46.53 €) · MOTEUR Froid VENT CONGELATEUR D4612AAA16 10V AXE LG 21.37MM Droit 3.20MM (repère 29, 40.77 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : Interrupteur Froid PORTE (repère 4, 18.9 €) · CHARNIERE Froid CENTRALE (repère 8) · JOINT Froid PORTE Réfrigérateur 1200*575 (repère 39, 36.7 €) · PORTE Froid Réfrigérateur (repère 39, 279.87 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

RELAIS Froid KLIXON (repère 17, 46.05 €) · JOINT Froid PORTE Réfrigérateur 1200*575 (repère 39, 36.7 €) · JOINT Froid PORTE Congélateur 675*580 (repère 41)
