Vue éclatée réfrigérateur DAEWOO FR-561NS

Name: DAEWOO FR-561NS
Brand: DAEWOO
SKU: FR-561NS

Découvrez la vue éclatée complète réfrigérateur DAEWOO FR-561NS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO FR-561NS et éviter les pannes imprévues. 29 pièces référencées.

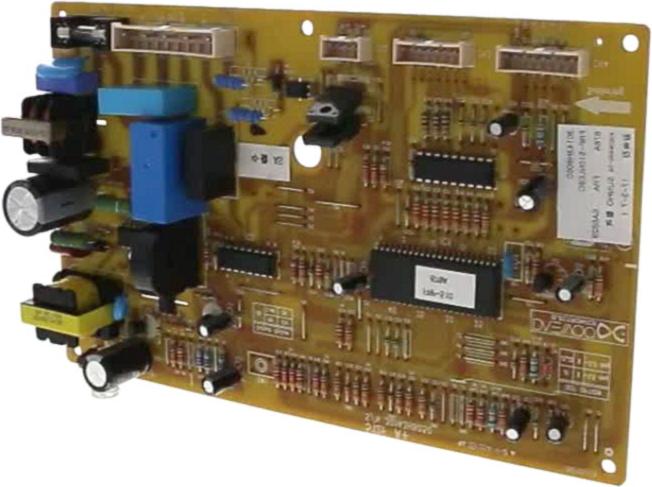

Cette vue éclatée DAEWOO FR-561NS référence 29 pièces détachées, dont interrupteur froid lumiere, charniere froid inferieure, platine froid puissance 30143h8060, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

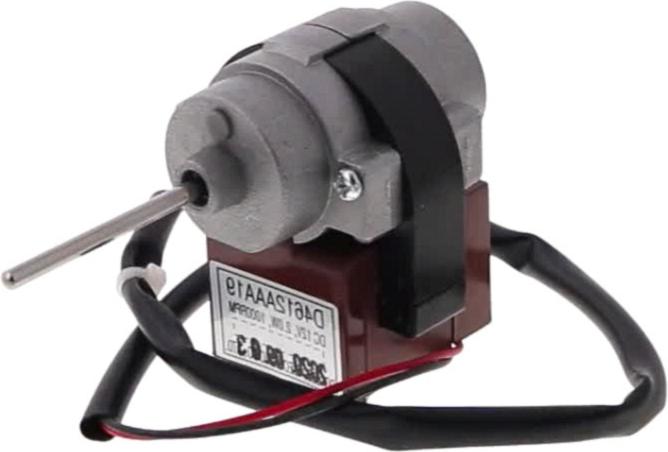

Sur cette vue : RELAIS Froid 330MD2 KV510 265THBYY-53BGZ0K (repère 19, 36.53 €) · CONDENSATEUR Froid Alimentation DMF-35405 350VAC 4UFremplacé par 400VAC (repère 20) · MOTEUR Froid COMPRESSEUR DC12V 2.0W 1000RPM D4612AAA19 (repère 22, 62.13 €) · COMPRESSEUR Froid MK183Q-L2U R134A (repère 39).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

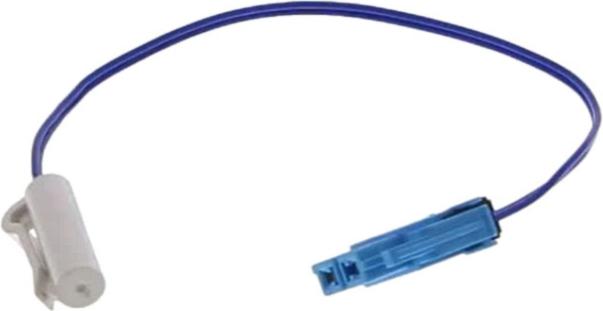

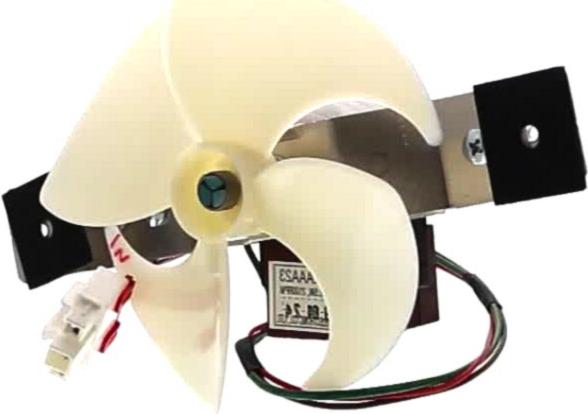

Sur cette vue : SONDE Froid DEGIVRAGE (repère 30, 17.13 €) · MOTEUR Froid VENTILATEUR DA4612AAA23 12V 2.5W (repère 34, 24.68 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid COMPRESSEUR DC12V 2.0W 1000RPM D4612AAA19 (repère 22, 62.13 €) · TURBINE Froid MOTEUR Ventilation D=150 (repère 22, 10.21 €) · TURBINE Froid MOTEUR Ventilation Congélateur (repère 34, 26.59 €) · MOTEUR Froid VENTILATEUR DA4612AAA23 12V 2.5W (repère 34, 24.68 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid INFERIEURE (repère 9, 23.2 €) · JOINT SILENT BLOC (repère 16, 14.17 €) · JOINT Froid PORTE Congélateur 735*535 (repère 60) · JOINT Froid PORTE Réfrigérateur 1090*740 NOIR (repère 65).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT SILENT BLOC (repère 16, 14.17 €) · CONDENSATEUR Froid Alimentation DMF-35405 350VAC 4UFremplacé par 400VAC (repère 20) · JOINT Froid PORTE Congélateur 735*535 (repère 60) · JOINT Froid PORTE Réfrigérateur 1090*740 NOIR (repère 65)
