Vue éclatée réfrigérateur DAEWOO ERF-334M ERF.334M ERF334M

Name: DAEWOO ERF-334M ERF.334M ERF334M
Brand: DAEWOO
SKU: ERF-334M ERF.334M ERF334M

Découvrez la vue éclatée complète réfrigérateur DAEWOO ERF-334M ERF.334M ERF334M, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO ERF-334M ERF.334M ERF334M et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée DAEWOO ERF-334M ERF.334M ERF334M référence 24 pièces détachées, dont interrupteur froid porte, clayette froid verre e, dessus froid bac legumes, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : Thermostat Froid GNF-176DB (repère 16) · MANETTE Froid THERMOSTAT E (repère 21) · COMPRESSEUR Froid YX58LHP5 (repère 86, 317.97 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

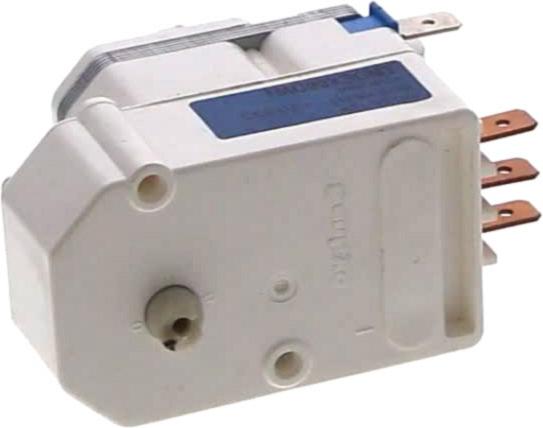

Sur cette vue : PROGRAMMATEUR Froid MINUTERIE DEGIVRAGE 12H TMDEX09UM1 3018100310 (repère 22, 50.64 €) · RESISTANCE Froid DEGIVRAGE (repère 25, 140423873.65 €) · SUPPORT Froid VENTILATEUR (repère 26, 20.97 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : SUPPORT Froid VENTILATEUR (repère 26, 20.97 €) · MOTEUR Froid VENT 220v s6111wec02 (repère 27) · TURBINE Froid MOTEUR Ventilation Congélateur (repère 29, 26.1 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : Interrupteur Froid PORTE (repère 0, 17.92 €) · CHARNIERE Froid CENTRALE (repère 42) · JOINT Froid SILENT BLOC (repère 51, 5.97 €) · JOINT Froid Réfrigérateur (repère 82).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

Thermostat Froid GNF-176DB (repère 16) · MANETTE Froid THERMOSTAT E (repère 21) · FUSIBLE Froid THERMIQUE (repère 24) · JOINT Froid SILENT BLOC (repère 51, 5.97 €) · JOINT Froid Réfrigérateur (repère 82) · JOINT Froid PORTE Congélateur (repère 85)
