Vue éclatée réfrigérateur DAEWOO RN-H320W

Name: DAEWOO RN-H320W
Brand: DAEWOO
SKU: RN-H320W

Découvrez la vue éclatée complète réfrigérateur DAEWOO RN-H320W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO RN-H320W et éviter les pannes imprévues. 24 pièces référencées.

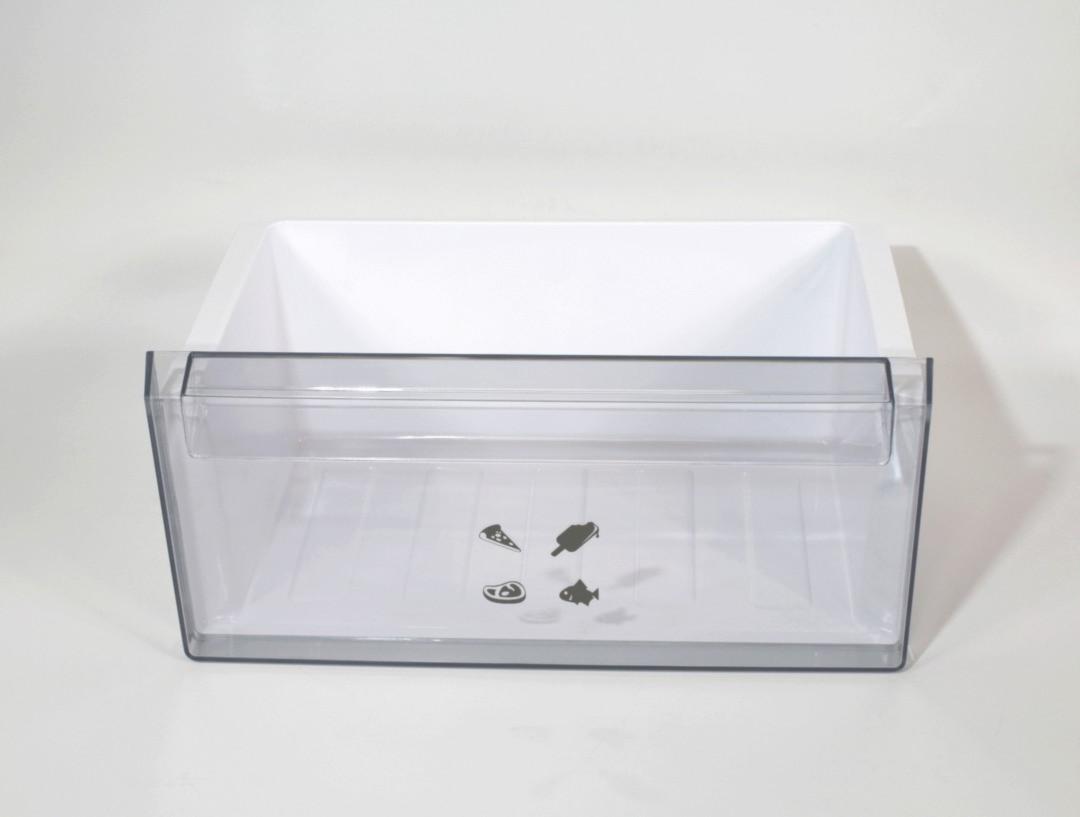

Cette vue éclatée DAEWOO RN-H320W référence 24 pièces détachées, dont douille froid porte réfrigérateur droit, tiroir froid supérieur ou central, moteur froid ventilateur evaporateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BAC Froid DEGIVRAGE A COTE COMPRESSEUR FC2-450.00.08-01 (repère 77, 7.91 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

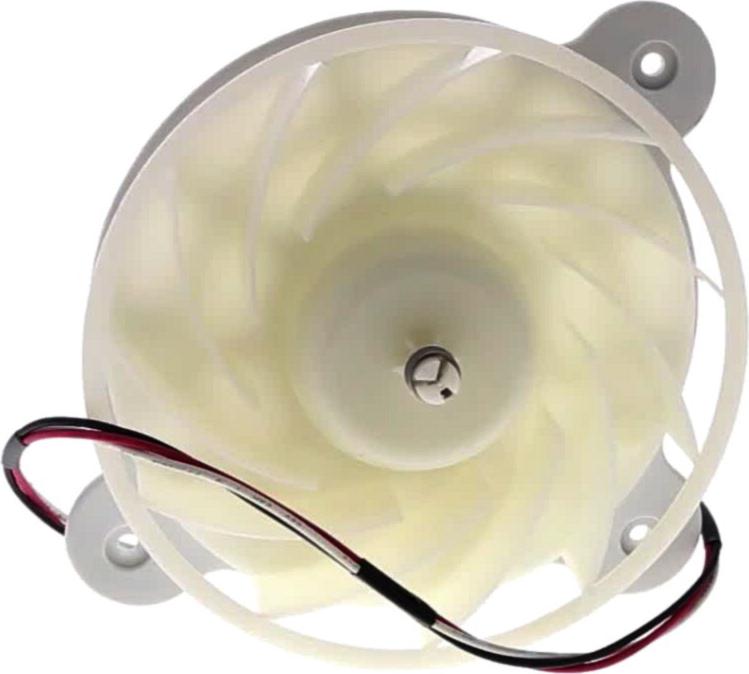

Sur cette vue : MOTEUR Froid VENTILATEUR Evaporateur (repère 45, 90.85 €) · SONDE Froid DEGIVRAGE (repère 53, 27.86 €) · RESISTANCE Froid DEGIVRAGE (repère 55, 58.15 €) · BAC Froid DEGIVRAGE A COTE COMPRESSEUR FC2-450.00.08-01 (repère 77, 7.91 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR Evaporateur (repère 45, 90.85 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : DOUILLE Froid PORTE Réfrigérateur Droit (repère 4, 4.21 €) · CHARNIERE Froid INFERIEURE (repère 58, 26.03 €) · CHARNIERE Froid SUPERIEURE (repère 67, 27.46 €).
