Vue éclatée lave linge BLUESKY BLF510FR Version 1 60604030
Découvrez la vue éclatée complète lave linge BLUESKY BLF510FR Version 1 60604030, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BLUESKY BLF510FR Version 1 60604030 et éviter les pannes imprévues. 43 pièces référencées.
Cette vue éclatée BLUESKY BLF510FR Version 1 60604030 référence 43 pièces détachées, dont poignee lave-linge =crochet+support, contre porte lave-linge hublot e, poignee lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge BLUESKY : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT (46.9 €) · COLLIER Lave-Linge JOINT DE HUBLOT (6.62 €) · COLLIER Lave-Linge JOINT HUBLOT (9.53 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

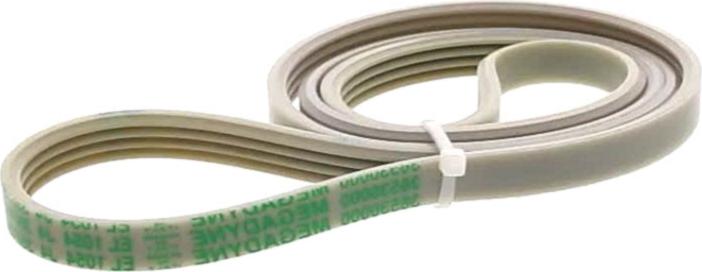

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE A COSSES (20.38 €) · COURROIE Lave-Linge 1054J4 MAEL (21.69 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE 34W PLASET 69183 64282 (34.95 €) · FILTRE METAL (131.64 €) · TUYAU Lave-Linge VIDANGE (18.83 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge =EPUSIE · RESSORT Lave-Linge SUSPENSION CUVE (7.34 €) · ROULEMENT Lave-Linge (12.39 €) · VIS Lave-Linge Supérieur AMORTISSEUR M8*51 E.
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1900w E · Thermostat Lave-Linge NC75 · SUPPORT Lave-Linge RESISTANCE (3.81 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE A COSSES (20.38 €) · AMORTISSEUR Lave-Linge =EPUSIE · ROULEMENT Lave-Linge (12.39 €) · COURROIE Lave-Linge 1054J4 MAEL (21.69 €) · JOINT Lave-Linge HUBLOT (46.9 €) · COLLIER Lave-Linge JOINT DE HUBLOT (6.62 €) · VIS Lave-Linge Supérieur AMORTISSEUR M8*51 E · Thermostat Lave-Linge NC75
