Vue éclatée lave linge BLUESKY BLT1004 Version 1 62721005
Découvrez la vue éclatée complète lave linge BLUESKY BLT1004 Version 1 62721005, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BLUESKY BLT1004 Version 1 62721005 et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée BLUESKY BLT1004 Version 1 62721005 référence 53 pièces détachées, dont securite lave-linge porte, couvercle lave-linge complet, ressort lave-linge bouton ouverture, avec leur position sur le schéma constructeur.
Réparer son lave-linge BLUESKY : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : Protection Lave-Linge JOINT ENTREE CUVE (repère 30, 16.91 €) · JOINT Lave-Linge FLASQUE (repère 47, 12.23 €) · COLLIER Lave-Linge JOINT CHARG-CUVE (repère 63, 17.98 €) · COLLIER Lave-Linge EVACUA JOINT CHARGE (repère 64, 6.04 €).
N'essore plus

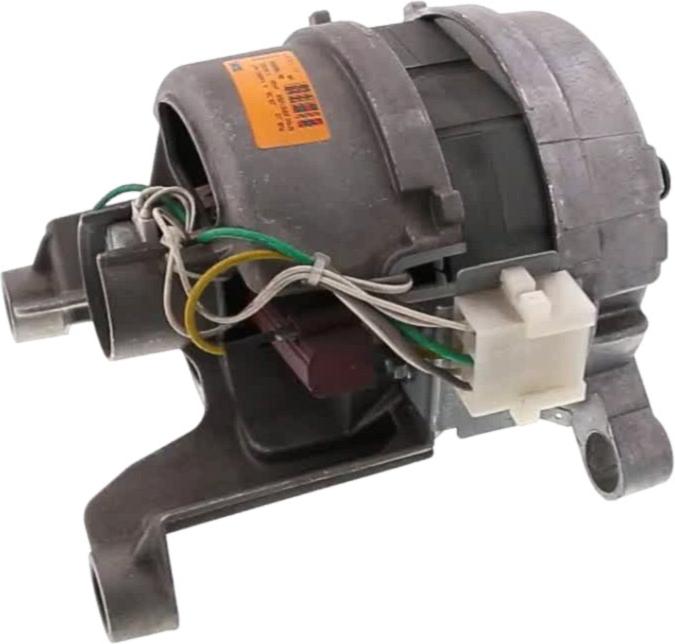

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

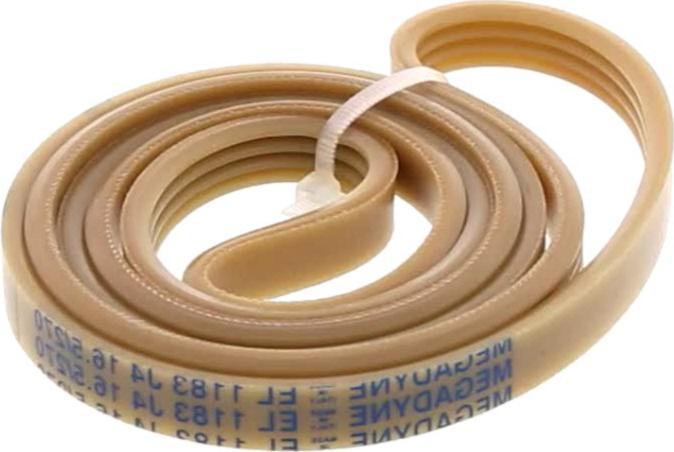

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 91, 20.86 €) · COURROIE Lave-Linge 1180-1183J4-J5EL (repère 118, 29.58 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

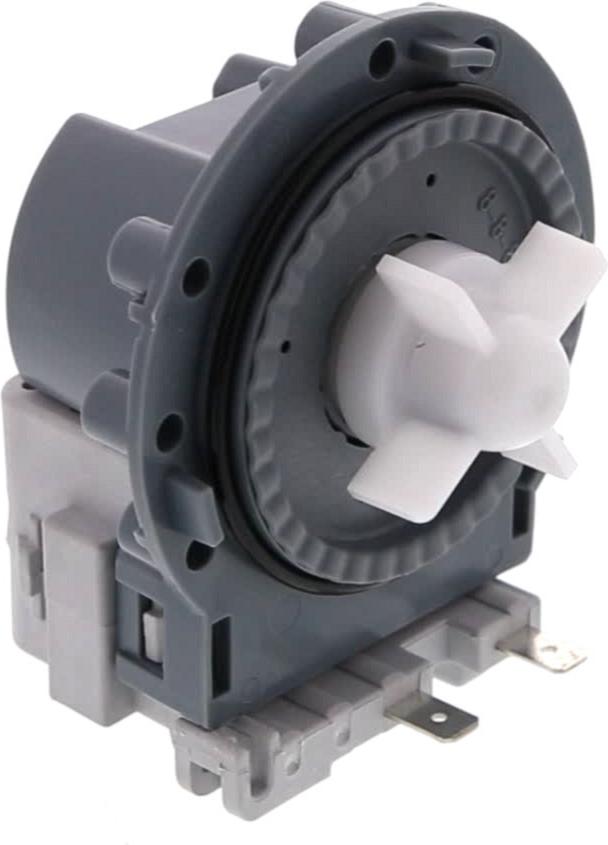

Sur cette vue : POMPE Lave-Linge VIDANGE 34W PLASET 69183 64282 (repère 110, 34.48 €) · TUYAU Lave-Linge VIDANGE (repère 111, 19.88 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge Couvercle Extérieure Droit (repère 20, 4.74 €) · RESSORT Lave-Linge Couvercle Extérieure Gauche (repère 21, 4.47 €) · RESSORT Lave-Linge BOUTON OUVERTURE (repère 24, 2.77 €) · RESSORT Lave-Linge CROCHET (repère 26, 2.27 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

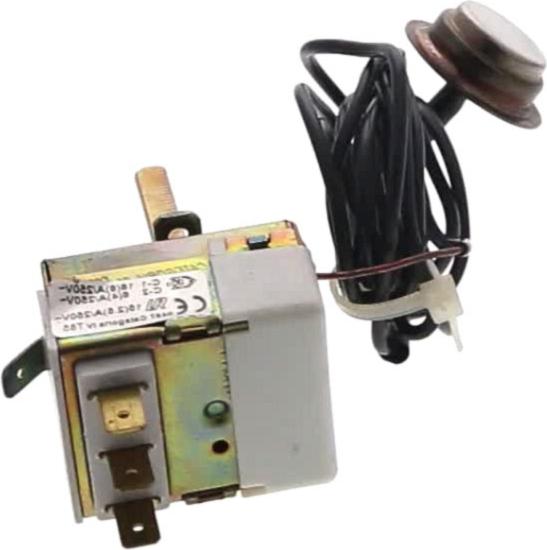

Sur cette vue : RESISTANCE Lave-Linge (repère 46, 55.25 €) · Thermostat Lave-Linge REGLABLE TIGE 40mm (repère 86).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Protection Lave-Linge JOINT ENTREE CUVE (repère 30, 16.91 €) · ROULEMENT Lave-Linge (repère 38, 12.75 €) · JOINT Lave-Linge FLASQUE (repère 47, 12.23 €) · COLLIER Lave-Linge JOINT CHARG-CUVE (repère 63, 17.98 €) · COLLIER Lave-Linge EVACUA JOINT CHARGE (repère 64, 6.04 €) · JOINT Lave-Linge CHARGEMENT (repère 65, 46.64 €) · AMORTISSEUR Lave-Linge (repère 74, 26.28 €) · VIS Lave-Linge Supérieur AMORTISSEUR M8*51 E (repère 75)
