Vue éclatée lave linge BLUESKY BLF1017
Découvrez la vue éclatée complète lave linge BLUESKY BLF1017, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BLUESKY BLF1017 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée BLUESKY BLF1017 référence 90 pièces détachées, dont axe lave-linge fixation moteur, commutateur lave-linge therm/essorage, thermostat lave-linge thermistance, avec leur position sur le schéma constructeur.
Réparer son lave-linge BLUESKY : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT CUVEA (repère 10, 6.53 €) · JOINT Lave-Linge HUBLOT 8-12T PIPETTE (repère 20, 37.13 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 30, 27.44 €) · JOINT Lave-Linge ARRIVEE EAU (repère 50, 2.21 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

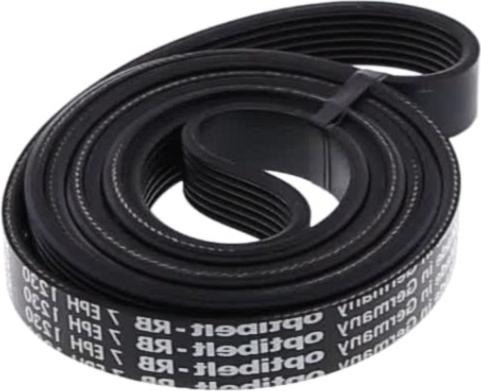

Sur cette vue : COURROIE Lave-Linge 1230H7 EL (repère 170, 25.85 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 240, 20.02 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

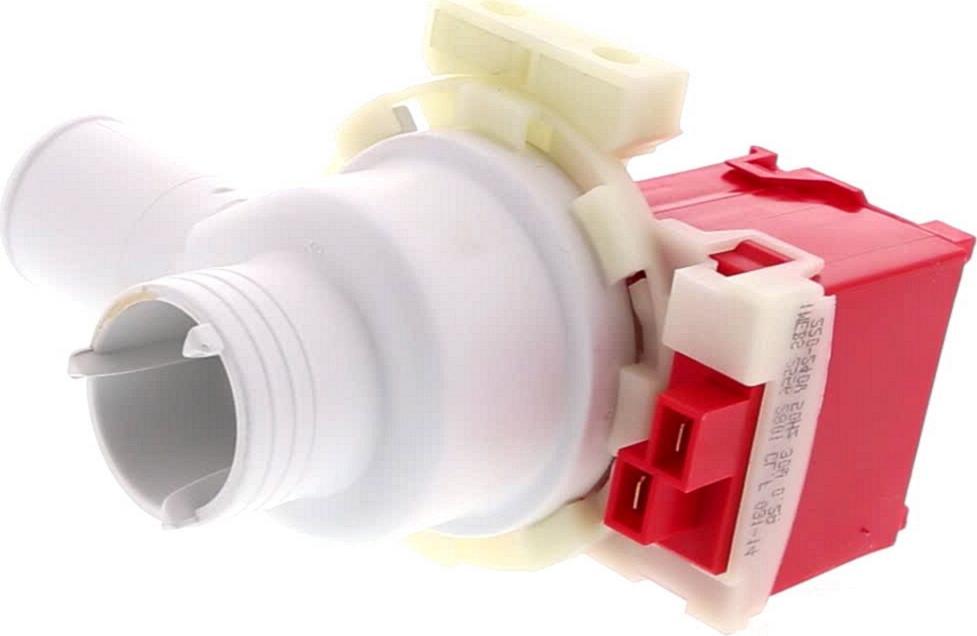

Sur cette vue : Pompe de vidange Lave-Linge (repère 10, 43.14 €) · DURITE Lave-Linge CUVE/FILTRE (repère 70, 19.89 €) · TUYAU Lave-Linge VIDANGE (repère 90, 21.34 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 140, 3.09 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT (repère 10, 5.52 €) · RESSORT Lave-Linge BAC LESSIVE (repère 90) · PATIN Lave-Linge AMORTISSEUR (repère 100, 7.06 €) · RESSORT Lave-Linge AMORTISSEUR (repère 110).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Thermostat Lave-Linge THERMISTANCE (repère 5, 38.39 €) · MANETTE Lave-Linge Thermostat (repère 80, 13.61 €) · Résistance Lave-Linge 1950W+THERMOFUSIBLE (repère 140, 38.56 €) · JOINT Lave-Linge THERMOSTAT REGLABLE (repère 190, 5.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Lave-Linge THERMISTANCE (repère 5, 38.39 €) · COLLIER Lave-Linge JOINT HUBLOT CUVEA (repère 10, 6.53 €) · JOINT Lave-Linge HUBLOT 8-12T PIPETTE (repère 20, 37.13 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 30, 27.44 €) · JOINT Lave-Linge ARRIVEE EAU (repère 50, 2.21 €) · JOINT Lave-Linge FLASQUE / CUVE (repère 60, 41.99 €) · DURITE Lave-Linge CUVE/FILTRE (repère 70, 19.89 €) · MANETTE Lave-Linge Thermostat (repère 80, 13.61 €)
