Vue éclatée réfrigérateur TELEFUNKEN TRC653A++
Découvrez la vue éclatée complète réfrigérateur TELEFUNKEN TRC653A++, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur TELEFUNKEN TRC653A++ et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée TELEFUNKEN TRC653A++ référence 90 pièces détachées, dont indicateur froid zone 0-4°c, clapet froid anti retour evacuation eau, rondelle froid blanc epaisseur 0.7mm, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur TELEFUNKEN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

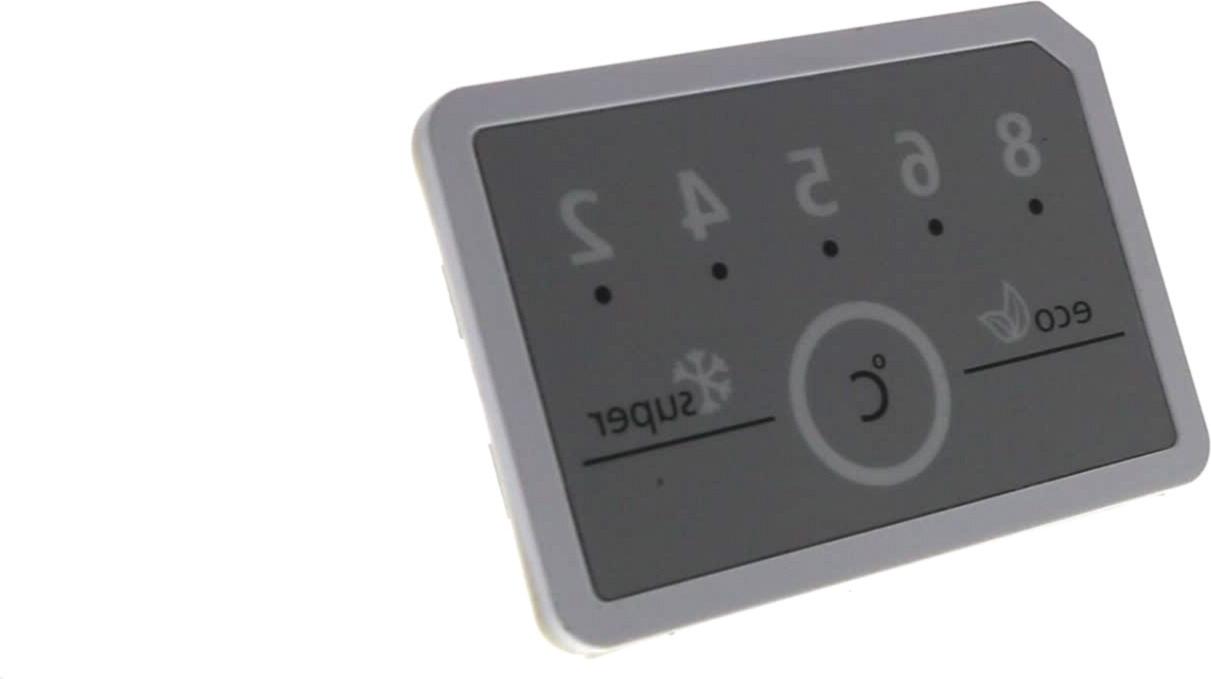

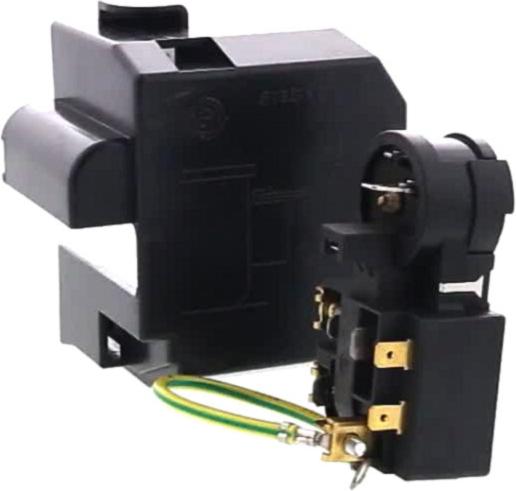

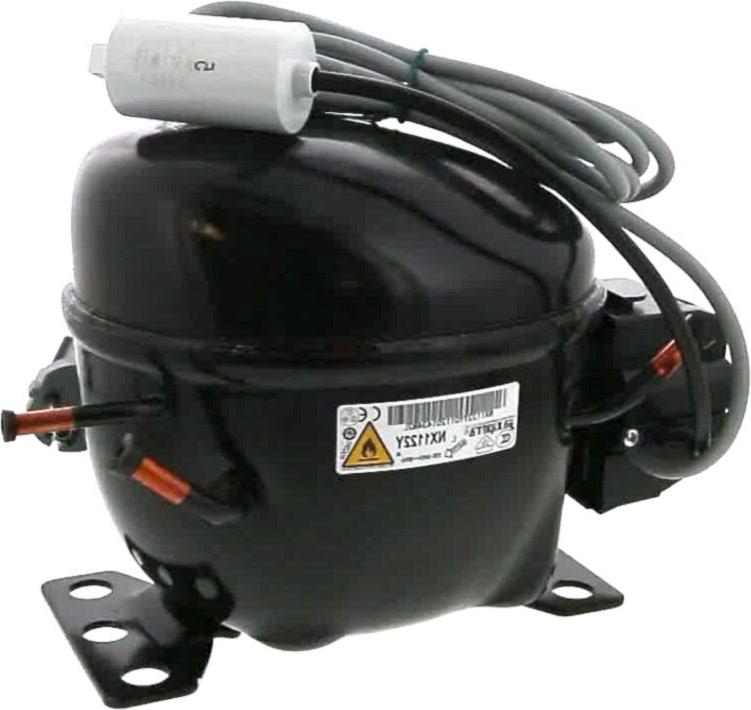

Sur cette vue : THERMOSTAT Froid DISPLAY 2-4-5-6-8 (repère 200, 48.52 €) · RELAIS Froid Démarrage+thermique ZBH1122CY (repère 211, 50.17 €) · SUPPORT Froid COMPRESSEUR (repère 216, 39.11 €) · COMPRESSEUR Froid ZBH1122CY (repère 217, 153.31 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

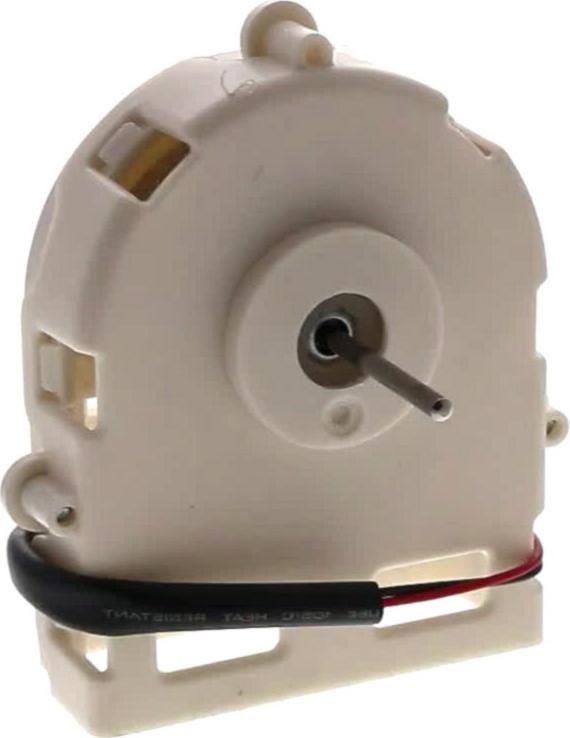

Sur cette vue : TUYAU Froid DEGIVRAGE 463 (repère 132, 10.36 €) · BAC Froid DEGIVRAGE 643 (repère 214, 41.71 €) · TURBINE Froid VENTILATEUR CONDENSEUR 473 D144MM remplacée par D120MM (repère 230, 13.19 €) · MOTEUR Froid VENTILATEUR CONDENSEUR (repère 234, 70.6 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR CONDENSEUR 473 D144MM remplacée par D120MM (repère 230, 13.19 €) · MOTEUR Froid VENTILATEUR CONDENSEUR (repère 234, 70.6 €) · MOTEUR Froid VENTILATEUR + TURBINE + SUPPORT (repère 407, 31.16 €) · TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW (repère 409, 11.23 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur 2451 RV1 (repère 2, 18.11 €) · VIS Froid CHARNIERES Supérieur M5*16 (repère 7, 2.1 €) · CHARNIERE Froid CENTRALE 643-653 (repère 9, 13.1 €) · CACHE Froid TROU CHARNIERE Supérieur 2451 SW (repère 89, 3.44 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Froid DISPLAY 2-4-5-6-8 (repère 200, 48.52 €) · JOINT Froid Réfrigérateur 653-I BLANC 1062*820 (repère 460, 56.04 €) · SONDE Froid DEGIVRAGE + FUSIBLE (repère 499, 28.41 €) · AMORTISSEUR Froid MOTEUR VENTILATEUR (repère 575, 12.94 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 4.61 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
