Vue éclatée réfrigérateur TELEFUNKEN TKFICNF243A+
Découvrez la vue éclatée complète réfrigérateur TELEFUNKEN TKFICNF243A+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur TELEFUNKEN TKFICNF243A+ et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée TELEFUNKEN TKFICNF243A+ référence 90 pièces détachées, dont indicateur froid zone 0-4°c, notice froid utilisation, bouchon froid petit modele, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur TELEFUNKEN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.61 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.76 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 5.74 €) · RELAIS Froid Démarrage+thermique PZ75H1C (repère 211, 26.05 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

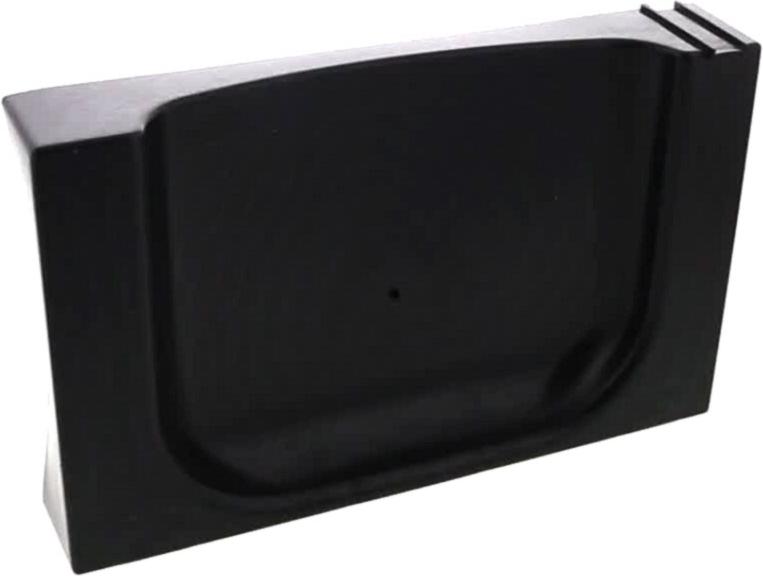

Sur cette vue : TIGE Froid CANAL DEGIVRAGE SW VBE0064 (repère 14, 5.7 €) · BAC Froid DEGIVRAGE 171 VBE1840 (repère 214, 14.85 €) · TURBINE Froid MOTEUR VENTILATEUR 100mm SENS HORAIRE CW (repère 409, 12.28 €) · MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A (repère 431, 27.99 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : SUPPORT Froid MOTEUR 3951 (repère 81, 12.81 €) · CACHE Froid MOTEUR 3951 (repère 83, 8.36 €) · TURBINE Froid MOTEUR VENTILATEUR 100mm SENS HORAIRE CW (repère 409, 12.28 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173 (repère 411, 8.35 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur Droit ou Gauche 1400 AXE=11mm (repère 2, 16.29 €) · CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons) (repère 117, 5.93 €) · CHARNIERE Froid GAUCHE ABATTANT Congélateur 390 VBE2633 99613935 SOL (fixation 2 pitons) (repère 120, 6.6 €) · DOUILLE Froid CHARNIERE 1400 (repère 151, 3.03 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.61 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.76 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 5.74 €) · THERMOSTAT Froid BI-METAL (repère 402, 22.37 €) · JOINT Froid Congélateur 2761 I SW (repère 459, 36.62 €) · JOINT Froid Réfrigérateur 2761 I SW (repère 460, 40.42 €) · JOINT Froid ETANCHEITE MEUBLE (repère 481, 15.9 €) · FUSIBLE Froid THERMIQUE 72°C 10/250 70°C 6/250 TF2 NOVA (repère 499, 15.51 €)
