Vue éclatée réfrigérateur TELEFUNKEN TDNF498
Découvrez la vue éclatée complète réfrigérateur TELEFUNKEN TDNF498, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur TELEFUNKEN TDNF498 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée TELEFUNKEN TDNF498 référence 90 pièces détachées, dont indicateur froid zone 0-4°c, clapet froid evacuation eau, notice froid utilisation, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur TELEFUNKEN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

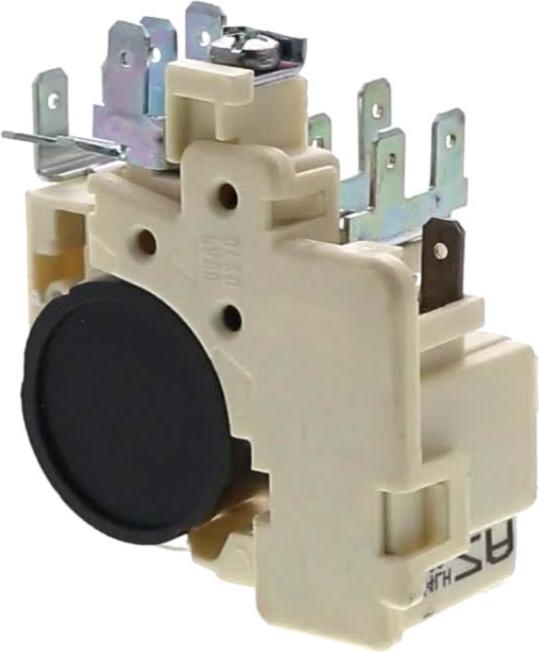

Sur cette vue : RELAIS Froid Démarrage+thermique HTK12AA-A3 ZAF9 (repère 211, 29.36 €) · SUPPORT Froid COMPRESSEUR (repère 218, 42.22 €) · COMPRESSEUR Froid HTK12AA-K3 (repère 217, 115.48 €) · Thermostat Froid FUSIBLE BI-METAL (repère 402, 30.1 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm (repère 433, 21.88 €) · SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm (repère 434, 24.86 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : Couvercle Froid MOTEUR Ventilation Congélateur (repère 411, 7.31 €) · SUPPORT Froid ARR MOTEUR Ventilation (repère 412, 12.8 €) · SUPPORT Froid Avant MOTEUR Ventilation (repère 414, 13.73 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : AXE Froid CHARNIERE Supérieur GAUCHE (repère 2, 14.64 €) · CHARNIERE Froid Supérieur DROITE (repère 2, 19.6 €) · VIS Froid FIXE SUPPORT Charnière Supérieur (repère 5, 2.17 €) · VIS Froid CHARNIERES Supérieur M5*14 (repère 7, 2.16 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

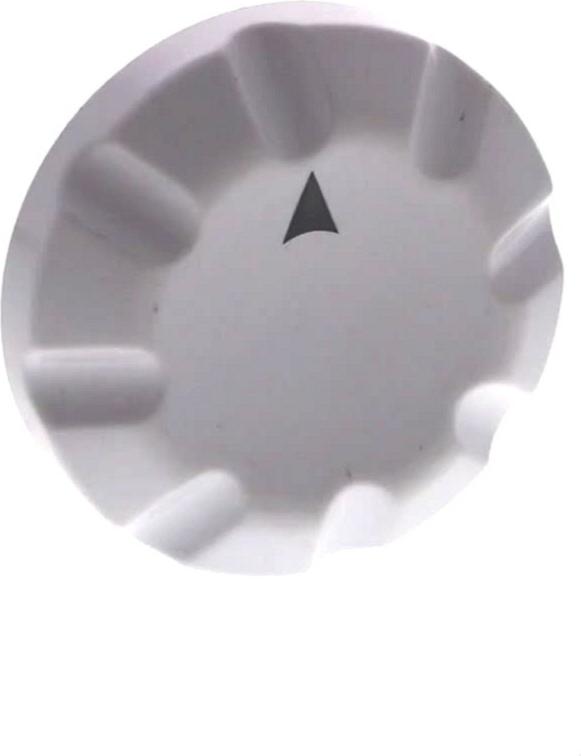

Thermostat Froid FUSIBLE BI-METAL (repère 402, 30.1 €) · BOITE Froid Thermostat Congélateur 465 SW (repère 421, 41.64 €) · BOITE Froid Thermostat Réfrigérateur (repère 425, 11.34 €) · Thermostat Froid Réfrigérateur WMF11P-859-100 (repère 426, 46.09 €) · MANETTE Froid Thermostat Réfrigérateur 640 SW (repère 431, 14.71 €) · JOINT Froid Porte Congélateur 640 (repère 459, 50.26 €) · JOINT Froid Porte Réfrigérateur 640 (repère 460, 58.8 €) · THERMOSTAT Froid FUSIBLE (repère 499, 26.62 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
