Vue éclatée réfrigérateur TELEFUNKEN TVIN112R
Découvrez la vue éclatée complète réfrigérateur TELEFUNKEN TVIN112R, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur TELEFUNKEN TVIN112R et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée TELEFUNKEN TVIN112R référence 51 pièces détachées, dont porte froid réfrigérateur rouge, joint froid porte réfrigérateur, support froid oeufs, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur TELEFUNKEN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez

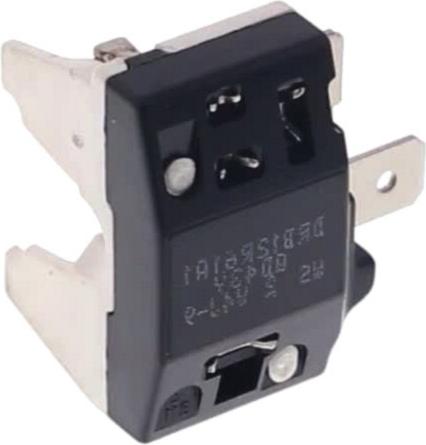

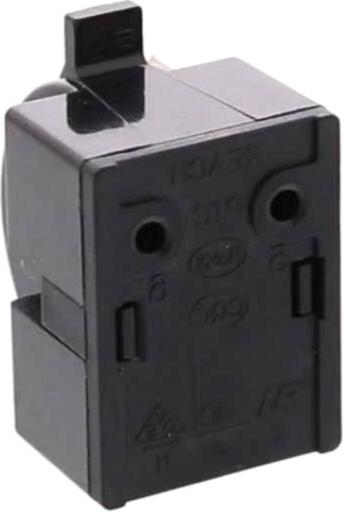

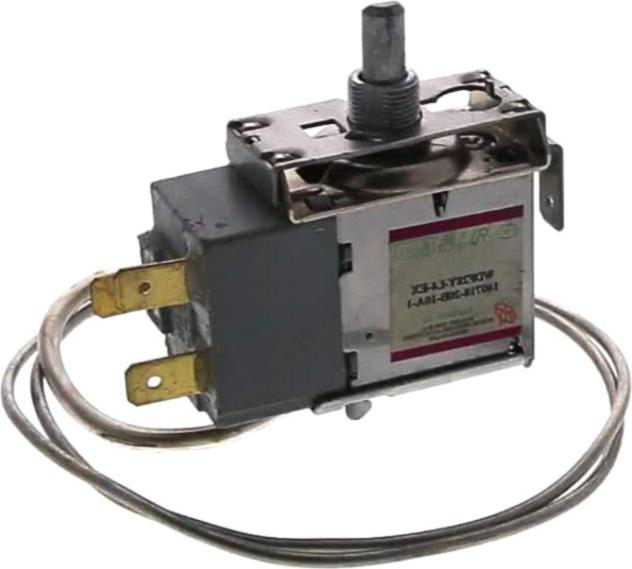

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : BOITIER Froid THERMOSTAT (repère 11, 18.7 €) · SUPPORT Froid COMPRESSEUR (repère 32, 45.82 €) · AMORTISSEUR Froid COMPRESSEUR (repère 33, 12.18 €) · COMPRESSEUR Froid QD43Y R600A (repère 35, 109.41 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid EAU DEGIVRAGE (repère 37, 19.66 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : Porte Froid Réfrigérateur ROUGE (repère 1, 83.57 €) · JOINT Froid PORTE Réfrigérateur (repère 2, 42.22 €) · JOINT Froid PORTE FREEZER 435*180 (repère 6, 19.53 €) · DOUILLE Froid Supérieur PORTE FREEZER (repère 7, 6.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Réfrigérateur (repère 2, 42.22 €) · JOINT Froid PORTE FREEZER 435*180 (repère 6, 19.53 €) · BOITIER Froid THERMOSTAT (repère 11, 18.7 €) · AMORTISSEUR Froid COMPRESSEUR (repère 33, 12.18 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
