Vue éclatée réfrigérateur CONTINENTAL EDISON CEFC325DIX 360650160

Name: CONTINENTAL EDISON CEFC325DIX 360650160
Brand: CONTINENTAL EDISON
SKU: CEFC325DIX 360650160

Découvrez la vue éclatée complète réfrigérateur CONTINENTAL EDISON CEFC325DIX 360650160, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur CONTINENTAL EDISON CEFC325DIX 360650160 et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée CONTINENTAL EDISON CEFC325DIX 360650160 référence 27 pièces détachées, dont compresseur ek10-3-90-k, axe froid charniere supérieur, charniere froid superieure, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur CONTINENTAL EDISON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR EK10-3-90-K (repère 2, 148.51 €) · BOITIER Froid ECLAIRAGE/THERMOSTAT COMPLET (repère 7, 54.06 €) · THERMOSTAT Froid WDFE28C-L4 1093322 3 COSSES BULBE=560mm (repère 8, 51.58 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

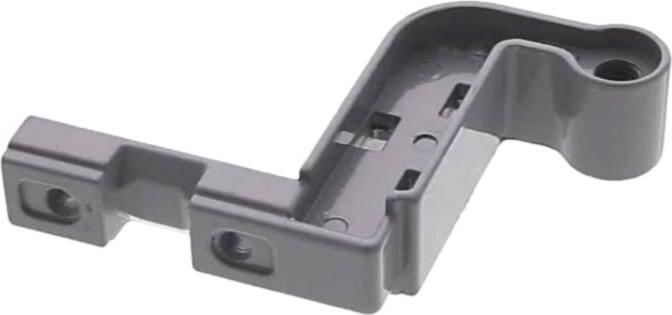

Sur cette vue : AXE Froid CHARNIERE Supérieur (repère 3, 5.38 €) · CHARNIERE Froid SUPERIEURE (repère 4, 38.69 €) · JOINT Froid PORTE Congélateur 753*565 (repère 7, 44.51 €) · JOINT Froid PORTE Réfrigérateur (repère 8, 49.17 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Congélateur 753*565 (repère 7, 44.51 €) · BOITIER Froid ECLAIRAGE/THERMOSTAT COMPLET (repère 7, 54.06 €) · THERMOSTAT Froid WDFE28C-L4 1093322 3 COSSES BULBE=560mm (repère 8, 51.58 €) · JOINT Froid PORTE Réfrigérateur (repère 8, 49.17 €) · JOINT Froid RESERVOIR-PORTE (repère 16, 8.63 €)
