Réparer son four et cuisinière CONTINENTAL EDISON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : ISOLATION Four CIRCULAIRE (43.19 €) · SUPPORT Four RESISTANCE Supérieur (10.66 €) · VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.26 €) · GRILLE Four FOUR 465*365 (repère 17, 38.36 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : SUPPORT Four RESISTANCE Supérieur (10.66 €) · VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.26 €) · Résistance Four RONDE 2000W 230V (repère 20, 42.03 €) · Résistance Cuisinière SOLE 1100W *promo* (repère 110, 15.23 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

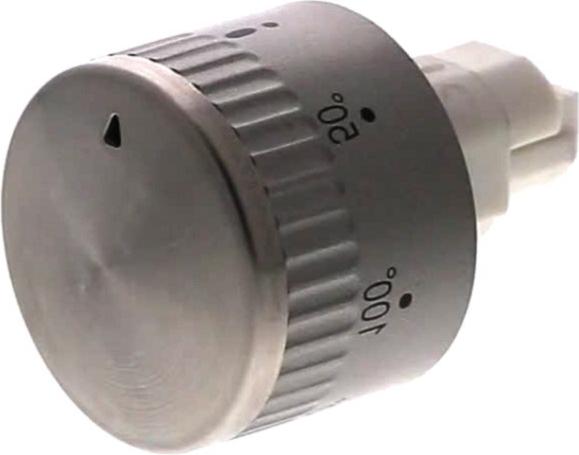

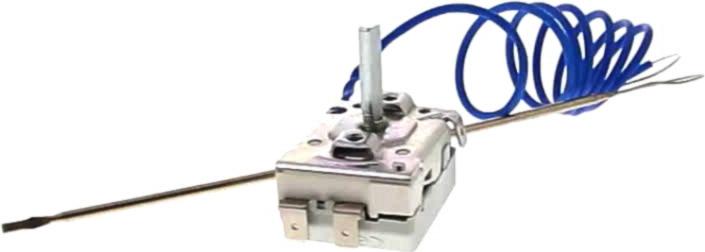

Sur cette vue : MOTEUR Cuisinière VENTILATEUR 26W YJ64-16A 2cosses (repère 9, 25.49 €) · THERMOSTAT Four 47-285°C NT-252ZW B1908BXSE (repère 82, 31.77 €) · MANETTE Four INOX THERMOSTAT PUSH PULL 33*67 12h 6mmm (repère 90, 12.65 €) · ECROU Four TURBINE VENTILATEUR PAS GAUCHE (repère 91, 2.61 €).
Porte et joint

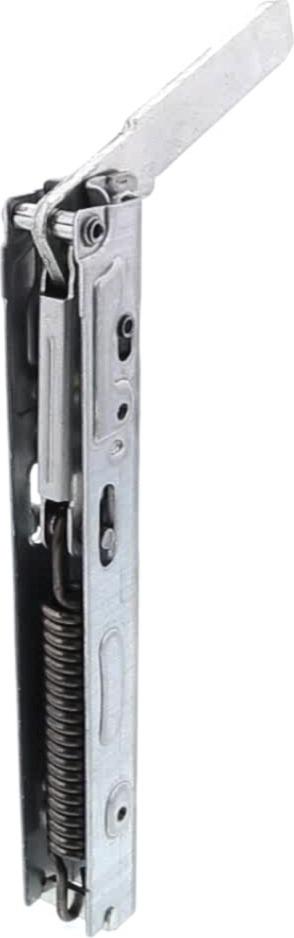

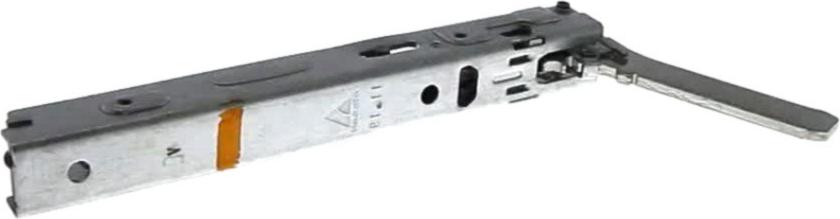

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

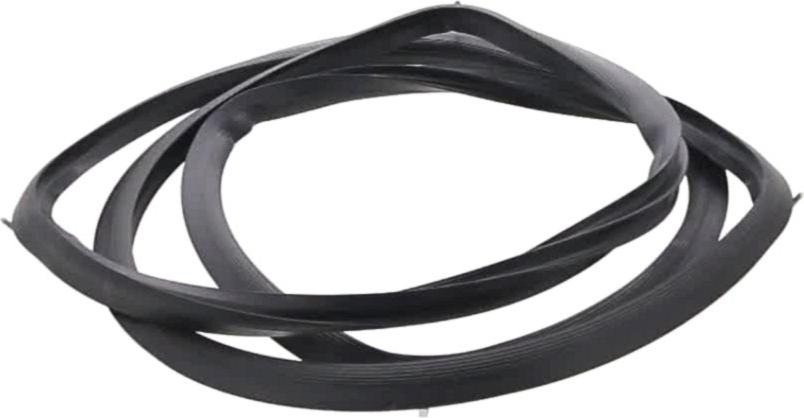

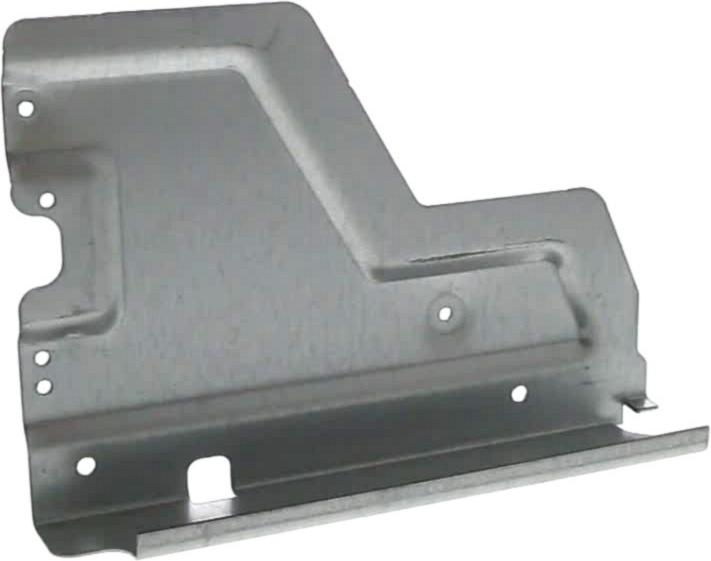

Sur cette vue : RENFORT Four CHARNIERE DROITE (repère 12, 19.66 €) · RENFORT Four CHARNIERE GAUCHE (repère 12, 18.24 €) · SUPPORT Four CHARNIERE DROITE V3 (repère 12, 19.18 €) · JOINT Four PORTE 75L (repère 16, 30.07 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE 75L (repère 16, 30.07 €) · THERMOSTAT Four 47-285°C NT-252ZW B1908BXSE (repère 82, 31.77 €) · MANETTE Four INOX THERMOSTAT PUSH PULL 33*67 12h 6mmm (repère 90, 12.65 €) · THERMOSTAT Four SECURITE 200°C T1/33 250V 16A (repère 448, 12.57 €) · SUPPORT Cuisinière BULBE THERMOSTAT ELECTRIQUE (repère 479, 3.84 €) · SUPPORT Four COMMUT/THERMOSTAT (repère 526, 21.22 €)
