Vue éclatée réfrigérateur FRIGELUX CF336M

Name: FRIGELUX CF336M
Brand: FRIGELUX
SKU: CF336M

Découvrez la vue éclatée complète réfrigérateur FRIGELUX CF336M, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur FRIGELUX CF336M et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée FRIGELUX CF336M référence 26 pièces détachées, dont support froid inferieur charniere, ressort cave à vin rappel, charniere froid superieure droite, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur FRIGELUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : Thermostat Froid K50-P1545/001 GWL-26190 (repère 8, 121.26 €) · COMPRESSEUR 1/4 R134 (repère 26, 152.84 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

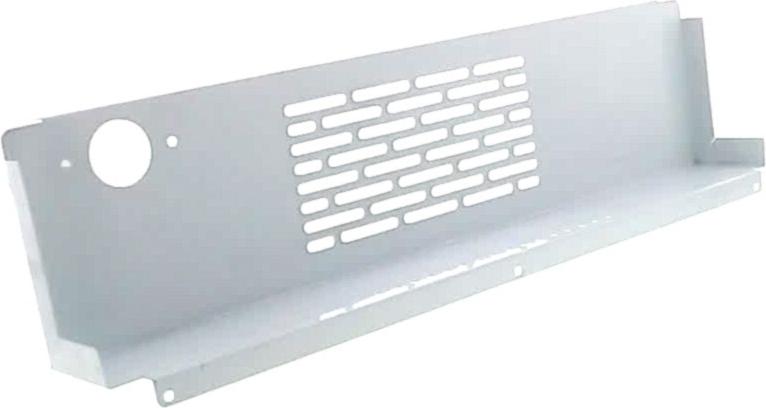

Sur cette vue : MOTEUR Froid VENTILATEUR 5/30W 1300/1560rpm (repère 18, 34.59 €) · GRILLE Froid VENTILATEUR (repère 40, 35.3 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

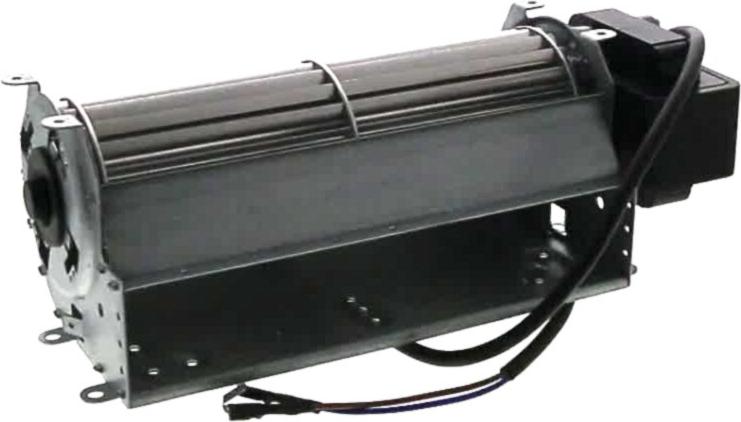

Sur cette vue : MOTEUR Froid TANGENTIEL (repère 11, 151.77 €) · MOTEUR Froid VENTILATEUR 5/30W 1300/1560rpm (repère 18, 34.59 €) · GRILLE Froid VENTILATEUR (repère 40, 35.3 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : SUPPORT Froid INFERIEUR CHARNIERE (10.29 €) · CHARNIERE Froid SUPERIEURE DROITE (repère 2, 31.39 €) · PORTE Froid + POIGNEE DRT (repère 36, 259.9 €) · PORTE Cave à vin VITREE (repère 36, 156.87 €).
