Vue éclatée réfrigérateur FRIGELUX D372TOP-OR

Name: FRIGELUX D372TOP-OR
Brand: FRIGELUX
SKU: D372TOP-OR

Découvrez la vue éclatée complète réfrigérateur FRIGELUX D372TOP-OR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur FRIGELUX D372TOP-OR et éviter les pannes imprévues. 21 pièces référencées.

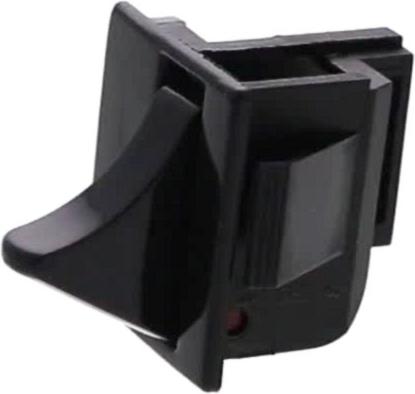

Cette vue éclatée FRIGELUX D372TOP-OR référence 21 pièces détachées, dont interrupteur cave à vin lumiere, roue froid arriere, grille cave à vin 512*410, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur FRIGELUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Cave à vin TLES7.5KK3 TLES75KK3 R600A (repère 119, 627.16 €) · COMPRESSEUR Cave à vin R134A (repère 119, 153.71 €) · Thermostat Froid K50-P1545/001 GWL-26190 (repère 130, 134.49 €) · MANETTE Froid THERMOSTAT (repère 130, 31.45 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : MOTEUR Cave à vin VENTILATEUR (repère 126, 149.87 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Cave à vin VENTILATEUR (repère 126, 149.87 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

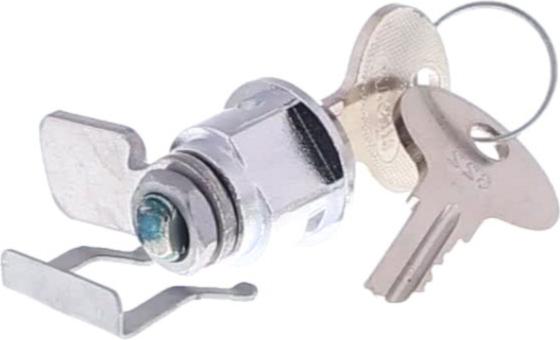

Sur cette vue : SERRURE Froid PORTE+CLES (repère 102, 78.98 €) · CHARNIERE Froid Inférieur DROITE (repère 103, 58.26 €) · JOINT Froid PORTE Réfrigérateur NOIR 1610*575 (repère 118, 98.4 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur NOIR 1610*575 (repère 118, 98.4 €) · Thermostat Froid K50-P1545/001 GWL-26190 (repère 130, 134.49 €) · MANETTE Froid THERMOSTAT (repère 130, 31.45 €)
