Vue éclatée armoire positive FRIGELUX MAXIMA60N

Name: FRIGELUX MAXIMA60N
Brand: FRIGELUX
SKU: MAXIMA60N

Découvrez la vue éclatée complète armoire positive FRIGELUX MAXIMA60N, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre armoire positive. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre armoire positive FRIGELUX MAXIMA60N et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée FRIGELUX MAXIMA60N référence 17 pièces détachées, dont evaporateur froid, thermostat froid, neon froid fluo f30w/865 g13 895mm, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur FRIGELUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid (repère 5, 84.63 €) · COMPRESSEUR 1/3 R134 (repère 32, 169.9 €) · COMPRESSEUR Froid EGYS90CLP R600A (repère 32, 166.19 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

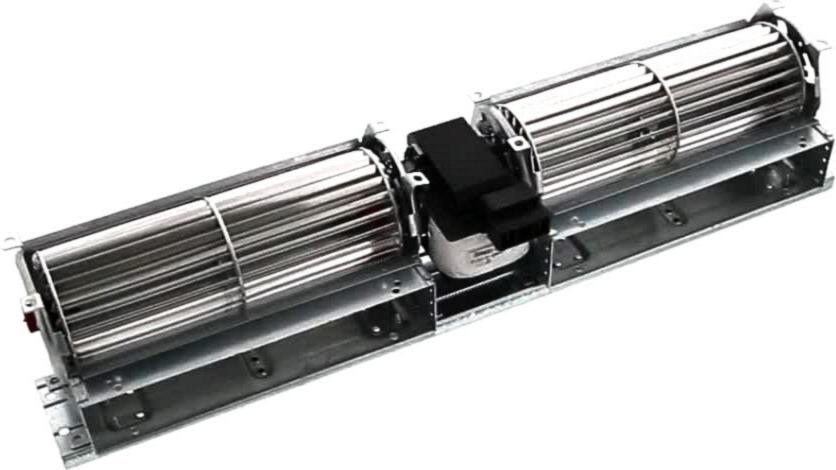

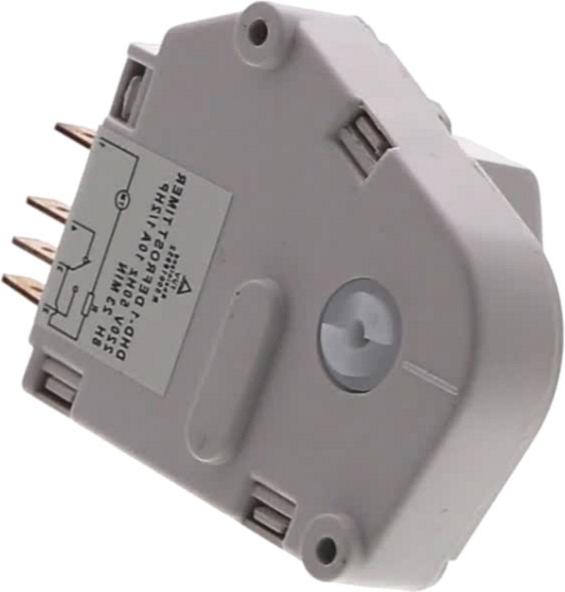

Sur cette vue : Programmateur Froid DEGIVRAGE DHD-1 8H 23M (repère 20, 46.8 €) · MOTEUR Froid VENTILATEUR 5/30W 1300/1560rpm (repère 23, 36.97 €) · MOTEUR Froid VENTILATEUR VT601802 (repère 39, 444.78 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

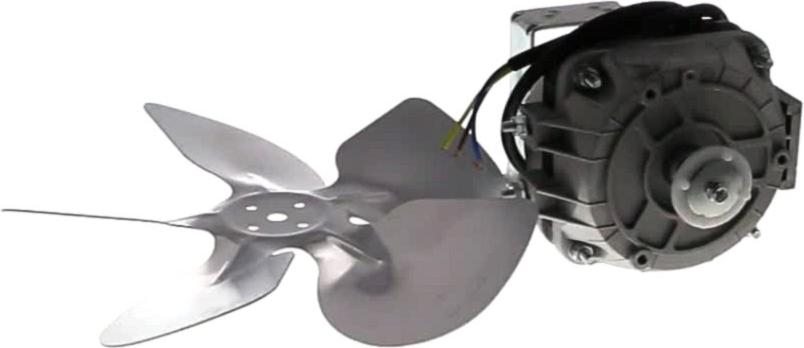

Sur cette vue : MOTEUR Froid VENTILATEUR 5/30W 1300/1560rpm (repère 23, 36.97 €) · MOTEUR Froid Ventilation CONDENSEUR (repère 23, 37.49 €) · MOTEUR Froid VENTILATEUR VT601802 (repère 39, 444.78 €) · MOTEUR Cave à vin TANGENTIEL (repère 39, 102.16 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Réfrigérateur (repère 42, 34.49 €).
