Vue éclatée four DOMAN DNF067W

Name: DOMAN DNF067W
Brand: DOMAN
SKU: DNF067W

Découvrez la vue éclatée complète four DOMAN DNF067W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four DOMAN DNF067W et éviter les pannes imprévues. 20 pièces référencées.

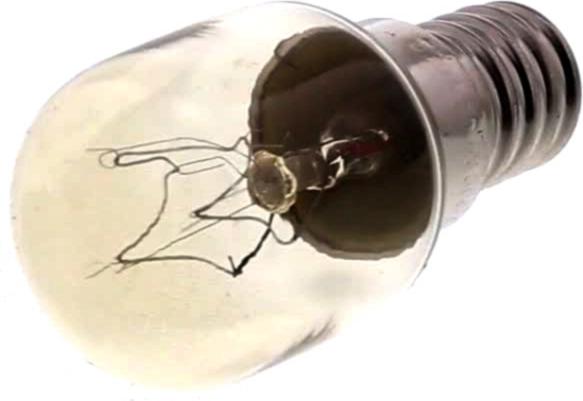

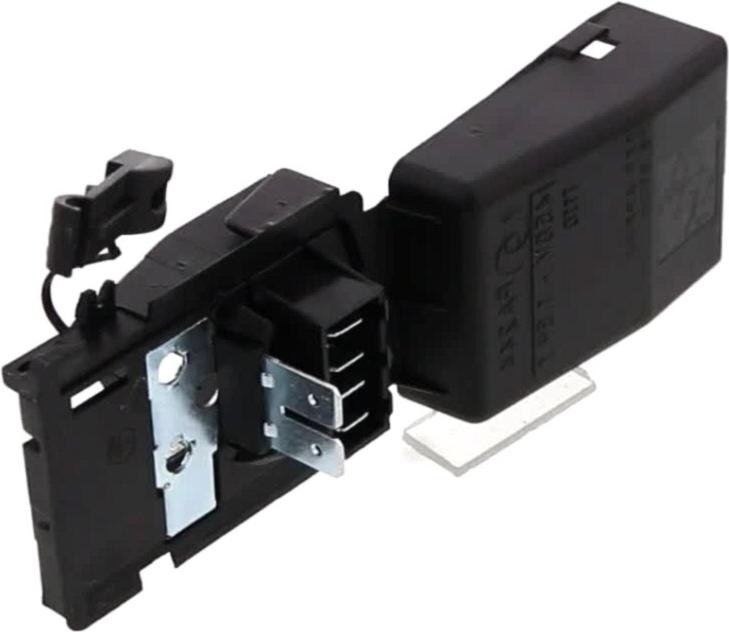

Cette vue éclatée DOMAN DNF067W référence 20 pièces détachées, dont bornier four, thermostat four klixon 120°c, douille four lampe four e, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière DOMAN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : RESISTANCE Cuisinière 1000w SOLE 2040831000 (repère 10, 51.39 €) · Résistance Cuisinière 1800+800W VOUTE (repère 11, 72.78 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Cuisinière 1000w SOLE 2040831000 (repère 10, 51.39 €) · Résistance Cuisinière 1800+800W VOUTE (repère 11, 72.78 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : Thermostat Four KLIXON 120°C (repère 1).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

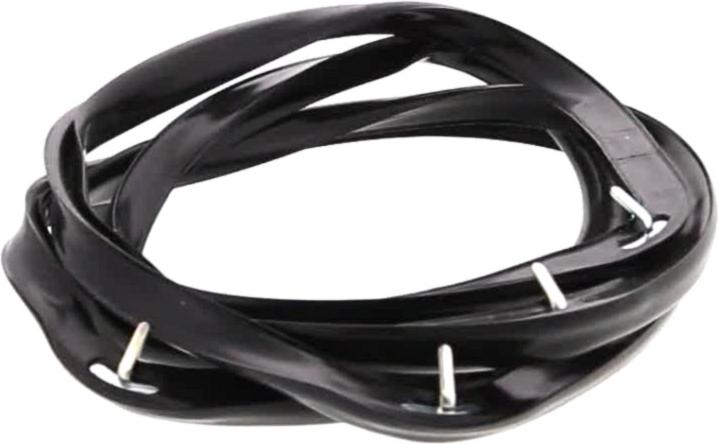

Sur cette vue : VITRE Four Extérieure NOIRE (repère 14, 75.43 €) · JOINT Four PORTE Supérieur (repère 26) · JOINT Four PORTE 4 CROCHETS 425*315 (repère 32, 28.44 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

Thermostat Four KLIXON 120°C (repère 1) · JOINT Four PORTE Supérieur (repère 26) · JOINT Four PORTE 4 CROCHETS 425*315 (repère 32, 28.44 €)
