Vue éclatée réfrigérateur HOMEKING HFC381X

Découvrez la vue éclatée complète réfrigérateur HOMEKING HFC381X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOMEKING HFC381X et éviter les pannes imprévues. 65 pièces référencées.

Cette vue éclatée HOMEKING HFC381X référence 65 pièces détachées, dont charniere froid supérieur avec axe, charniere froid centrale, bouchon froid grand modele noir, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur HOMEKING : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid Thermostat (repère 29, 8.79 €) · RESSORT Froid MANETTE Thermostat (repère 30, 2.23 €) · SUPPORT Froid Thermostat Réfrigérateur (repère 104, 5.4 €) · Thermostat Froid Réfrigérateur 077B6774 (repère 105, 52.66 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid TUYAU DEGIVRAGE (repère 14, 5.93 €) · RACLETTE Froid DEGIVRAGE IW (repère 17, 5.26 €) · GOULOTTE Froid DEGIVRAGE (repère 98, 3.81 €) · BAC Froid DEGIVRAGE av471461 (repère 214, 18.86 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur AVEC AXE (repère 3, 14.64 €) · CHARNIERE Froid Supérieur GAUCHE SANS AXE (repère 4, 11.26 €) · CHARNIERE Froid CENTRALE (repère 9, 11.19 €) · CHARNIERE Froid Inférieur Droit OU Gauche (repère 15, 14.79 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid Thermostat (repère 29, 8.79 €) · RESSORT Froid MANETTE Thermostat (repère 30, 2.23 €) · SUPPORT Froid Thermostat Réfrigérateur (repère 104, 5.4 €) · Thermostat Froid Réfrigérateur 077B6774 (repère 105, 52.66 €) · Thermostat Froid Congélateur 077B1315 (repère 107, 57.41 €) · CLIPS Froid BULBE Thermostat (repère 121, 4.06 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

CHARNIERE Froid Supérieur AVEC AXE
CHARNIERE Froid Supérieur AVEC AXE
Position : 3
Prix indicatif : 14.64 €
CHARNIERE Froid Supérieur GAUCHE SANS AXE
CHARNIERE Froid Supérieur GAUCHE SANS AXE
Position : 4
Prix indicatif : 11.26 €
CHARNIERE Froid CENTRALE
CHARNIERE Froid CENTRALE
Position : 9
Prix indicatif : 11.19 €
BOUCHON Froid GRAND MODELE NOIR
BOUCHON Froid GRAND MODELE NOIR
Position : 12
Prix indicatif : 2.78 €
Interrupteur Froid LUMIERE
Interrupteur Froid LUMIERE
Position : 13
Prix indicatif : 15.08 €
TIGE Froid TUYAU DEGIVRAGE
TIGE Froid TUYAU DEGIVRAGE
Position : 14
Prix indicatif : 5.93 €
CHARNIERE Froid Inférieur Droit OU Gauche
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 14.79 €
PIED Froid AVANT
PIED Froid AVANT
Position : 16
Prix indicatif : 6.32 €
RACLETTE Froid DEGIVRAGE IW
RACLETTE Froid DEGIVRAGE IW
Position : 17
Prix indicatif : 5.26 €
BAC Froid GLACONS IW
BAC Froid GLACONS IW
Position : 18
Prix indicatif : 13.58 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.33 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 13.48 €
COUVERCLE Froid BOITIER LAMPE 360
COUVERCLE Froid BOITIER LAMPE 360
Position : 28
Prix indicatif : 15.06 €
MANETTE Froid Thermostat
MANETTE Froid Thermostat
Position : 29
Prix indicatif : 8.79 €
RESSORT Froid MANETTE Thermostat
RESSORT Froid MANETTE Thermostat
Position : 30
Prix indicatif : 2.23 €
CLAYETTE Froid VERRE Blanc 504*320 IW
CLAYETTE Froid VERRE Blanc 504*320 IW
Position : 37
Prix indicatif : 33.84 €
DESSUS Froid BAC LEGUMES 500*302
DESSUS Froid BAC LEGUMES 500*302
Position : 39
Prix indicatif : 26 €
ENJOLIVEUR Froid DESSUS BAC LEGUMES
ENJOLIVEUR Froid DESSUS BAC LEGUMES
Position : 40
Prix indicatif : 10.27 €
BAC Froid LEGUMES Transparent foncé
BAC Froid LEGUMES Transparent foncé
Position : 41
Prix indicatif : 50.69 €
SUPPORT Froid PLINTHE Blanc IW
SUPPORT Froid PLINTHE Blanc IW
Position : 58
Prix indicatif : 6.03 €
ABATTANT Froid Congélateur TRANSPARENT BLEU remplacé par transparent clair
ABATTANT Froid Congélateur TRANSPARENT BLEU remplacé par transparent clair
Position : 91
Prix indicatif : 29.12 €
TIROIR Froid Congélateur CENTRAL 350 TRANSPARENT BLEU
TIROIR Froid Congélateur CENTRAL 350 TRANSPARENT BLEU
Position : 92
Prix indicatif : 43.35 €
TIROIR Froid Inférieur Congélateur Transparent foncé
TIROIR Froid Inférieur Congélateur Transparent foncé
Position : 93
Prix indicatif : 47.45 €
TRAPPE Froid TIROIR Inférieur IW
TRAPPE Froid TIROIR Inférieur IW
Position : 94
Prix indicatif : 51.09 €
ENJOLIV Froid Evaporateur Congélateur
ENJOLIV Froid Evaporateur Congélateur
Position : 95
Prix indicatif : 10.73 €
Evaporateur Froid
Evaporateur Froid
Position : 96
Prix indicatif : 103.86 €
GOULOTTE Froid DEGIVRAGE
GOULOTTE Froid DEGIVRAGE
Position : 98
Prix indicatif : 3.81 €
SUPPORT Froid EMBOUT EVAC EAU
SUPPORT Froid EMBOUT EVAC EAU
Position : 99
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 100
Prix indicatif : 5.42 €
SUPPORT Froid BANDEAU
SUPPORT Froid BANDEAU
Position : 103
Prix indicatif : 10.22 €
SUPPORT Froid Thermostat Réfrigérateur
SUPPORT Froid Thermostat Réfrigérateur
Position : 104
Prix indicatif : 5.4 €
Thermostat Froid Réfrigérateur 077B6774
Thermostat Froid Réfrigérateur 077B6774
Position : 105
Prix indicatif : 52.66 €
Thermostat Froid Congélateur 077B1315
Thermostat Froid Congélateur 077B1315
Position : 107
Prix indicatif : 57.41 €
VOYANT Froid VERT+FIL
VOYANT Froid VERT+FIL
Position : 109
Prix indicatif : 15.12 €
VOYANT Froid JAUNE+FIL
VOYANT Froid JAUNE+FIL
Position : 110
Prix indicatif : 14.05 €
BOITE Froid LAMPE Blanc
BOITE Froid LAMPE Blanc
Position : 112
Prix indicatif : 12.1 €
SUPPORT Froid DROIT Evaporateur Blanc IW
SUPPORT Froid DROIT Evaporateur Blanc IW
Position : 116
Prix indicatif : 6.5 €
SUPPORT Froid DROIT ABATTANT Blanc IW
SUPPORT Froid DROIT ABATTANT Blanc IW
Position : 117
Prix indicatif : 9.62 €
SUPPORT Froid GAUCHE Evaporateur Blanc IW
SUPPORT Froid GAUCHE Evaporateur Blanc IW
Position : 119
Prix indicatif : 7.81 €
SUPPORT Froid GAUCHE ABATTANT Blanc IW
SUPPORT Froid GAUCHE ABATTANT Blanc IW
Position : 120
Prix indicatif : 7.38 €
CLIPS Froid BULBE Thermostat
CLIPS Froid BULBE Thermostat
Position : 121
Prix indicatif : 4.06 €
DOUILLE Froid Charnière GRISE
DOUILLE Froid Charnière GRISE
Position : 151
Prix indicatif : 2.49 €
BOUCHON Froid TROU
BOUCHON Froid TROU
Position : 152
Prix indicatif : 2.34 €
Porte Froid Congélateur "380BSRGF"
Porte Froid Congélateur "380BSRGF"
Position : 153
Prix indicatif : 120.26 €
Porte Froid Réfrigérateur "380BSRGF"
Porte Froid Réfrigérateur "380BSRGF"
Position : 155
Prix indicatif : 161.9 €
BALCONNET Froid 1/2 345 TRANSPARENT BLEU
BALCONNET Froid 1/2 345 TRANSPARENT BLEU
Position : 158
Prix indicatif : 18.09 €
SUPPORT Froid OEUFS TRANSPARENT
SUPPORT Froid OEUFS TRANSPARENT
Position : 159
Prix indicatif : 7.35 €
BUTEE Froid Droit Porte Supérieur
BUTEE Froid Droit Porte Supérieur
Position : 171
Prix indicatif : 11.26 €
BUTEE Froid Gauche Porte Supérieur
BUTEE Froid Gauche Porte Supérieur
Position : 173
Prix indicatif : 11.45 €
BUTEE Froid CHARNIERE
BUTEE Froid CHARNIERE
Position : 174
Prix indicatif : 8.61 €
BALCONNET Froid Supérieur 345 TRANSPARENT BLEU
BALCONNET Froid Supérieur 345 TRANSPARENT BLEU
Position : 175
Prix indicatif : 21.35 €
Balconnnet Froid BOUTEILLES TRANSPARENT BLEU
Balconnnet Froid BOUTEILLES TRANSPARENT BLEU
Position : 177
Prix indicatif : 32.28 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 92.19 €
ENTRETOISE Froid CONDENSEUR
ENTRETOISE Froid CONDENSEUR
Position : 203
Prix indicatif : 2.6 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.19 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 9.86 €
RELAIS Froid Démarrage+thermique THG1355MJS BRPT2122-3 SR273154 4TM158RFBYY-53 5092A
RELAIS Froid Démarrage+thermique THG1355MJS BRPT2122-3 SR273154 4TM158RFBYY-53 5092A
Position : 211
Prix indicatif : 93 €

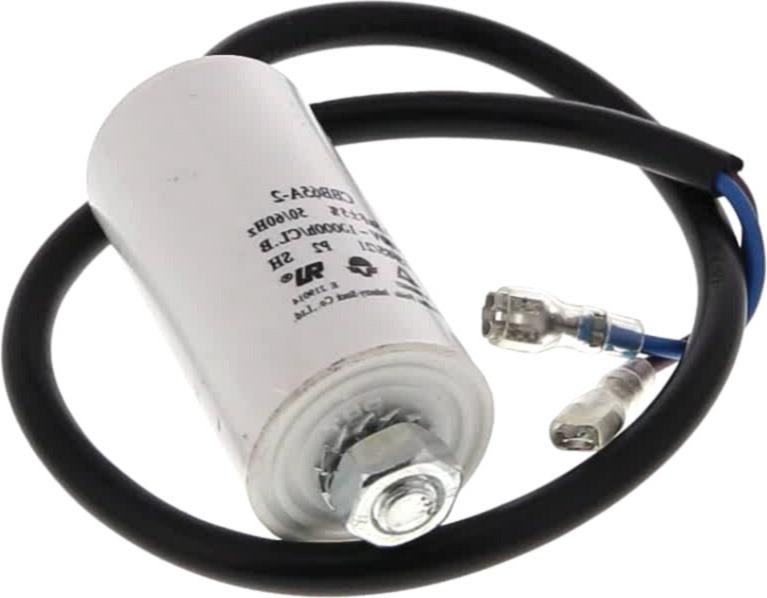

CONDO Froid 2.5uF CBB65A-2 A VISSER
CONDO Froid 2.5uF CBB65A-2 A VISSER
Position : 212
Prix indicatif : 16.18 €
BAC Froid DEGIVRAGE av471461
BAC Froid DEGIVRAGE av471461
Position : 214
Prix indicatif : 18.86 €
DESHYDRATEUR Froid
DESHYDRATEUR Froid
Position : 215
Prix indicatif : 5.72 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 39.19 €

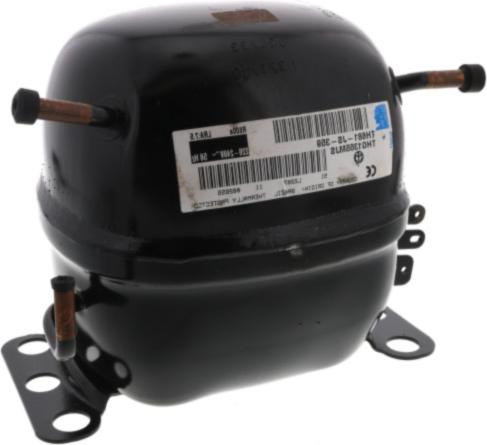

COMPRESSEUR Froid THG1355MJS
COMPRESSEUR Froid THG1355MJS
Position : 217
Prix indicatif : 135.63 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 218
Prix indicatif : 21.96 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 5.74 €
AXE Froid ROUE AVANT OU ARRIERE
AXE Froid ROUE AVANT OU ARRIERE
Position : 228
Prix indicatif : 4.01 €
