Vue éclatée réfrigérateur GENERAL ELECTRIC TBG25PAXERWW

Name: GENERAL ELECTRIC TBG25PAXERWW
Brand: GENERAL ELECTRIC
SKU: TBG25PAXERWW

Découvrez la vue éclatée complète réfrigérateur GENERAL ELECTRIC TBG25PAXERWW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur GENERAL ELECTRIC TBG25PAXERWW et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée GENERAL ELECTRIC TBG25PAXERWW référence 21 pièces détachées, dont joint froid congélateur, joint froid réfrigérateur, support froid balconnet gauche, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur GENERAL ELECTRIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

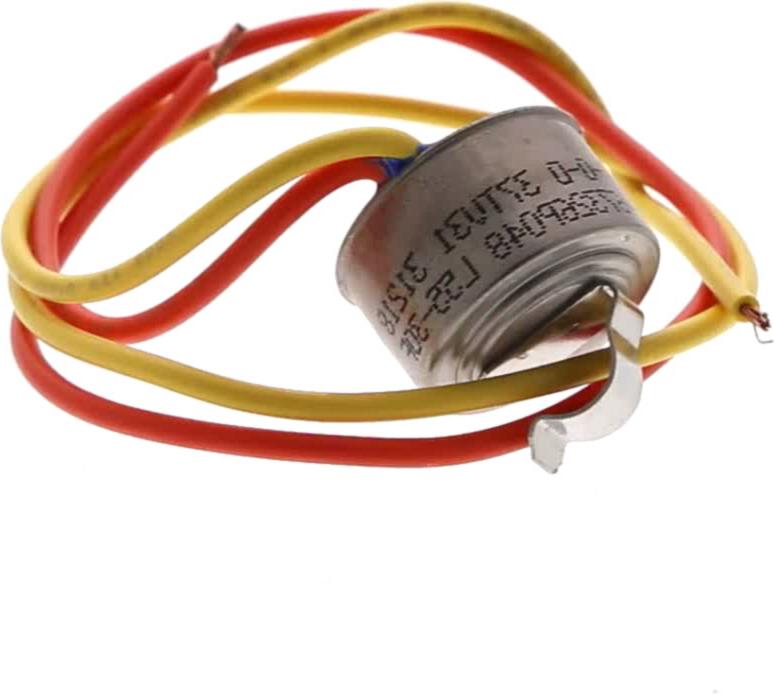

Sur cette vue : Thermostat Froid DEGIVRAGE (repère 620, 60.62 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : Thermostat Froid DEGIVRAGE (repère 620, 60.62 €) · MINUTERIE Froid DEGIVRAGE (repère 648, 104.65 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

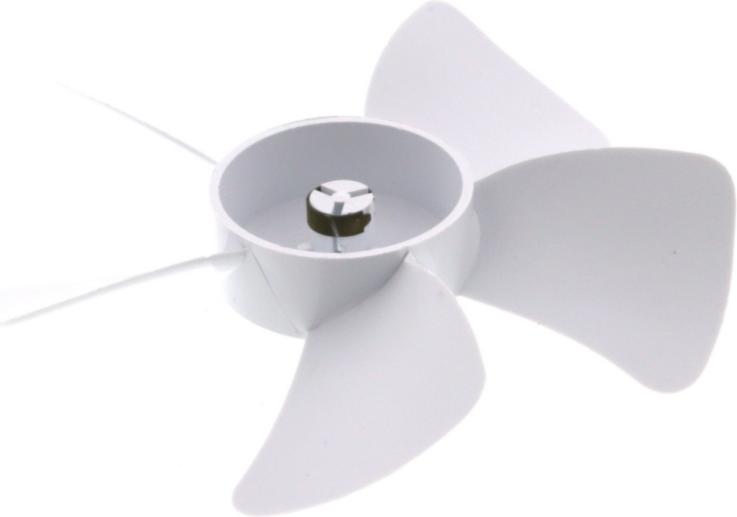

Sur cette vue : TURBINE Froid MOTEUR (repère 613, 35.15 €) · SUPPORT Froid MOTEUR AV/AR (repère 615, 8.97 €) · JOINT Froid AXE MOTEUR (repère 651, 10.03 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid Congélateur (repère 23, 174.6 €) · JOINT Froid Réfrigérateur (repère 104, 166.69 €) · JOINT Froid GOULOTTE (repère 622, 56.94 €) · JOINT Froid AXE MOTEUR (repère 651, 10.03 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid Congélateur (repère 23, 174.6 €) · JOINT Froid Réfrigérateur (repère 104, 166.69 €) · Thermostat Froid DEGIVRAGE (repère 620, 60.62 €) · JOINT Froid GOULOTTE (repère 622, 56.94 €) · JOINT Froid AXE MOTEUR (repère 651, 10.03 €)
