Vue éclatée réfrigérateur GENERAL ELECTRIC MTX16EMCRAD

Name: GENERAL ELECTRIC MTX16EMCRAD
Brand: GENERAL ELECTRIC
SKU: MTX16EMCRAD

Découvrez la vue éclatée complète réfrigérateur GENERAL ELECTRIC MTX16EMCRAD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur GENERAL ELECTRIC MTX16EMCRAD et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée GENERAL ELECTRIC MTX16EMCRAD référence 26 pièces détachées, dont clips froid, joint froid congélateur, bac froid glacons, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur GENERAL ELECTRIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

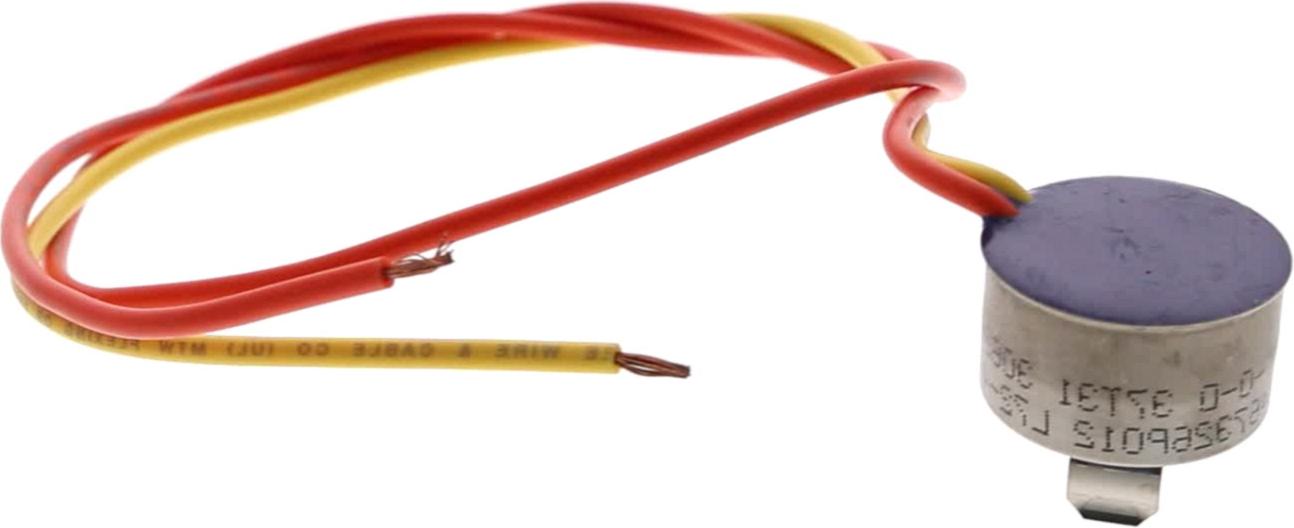

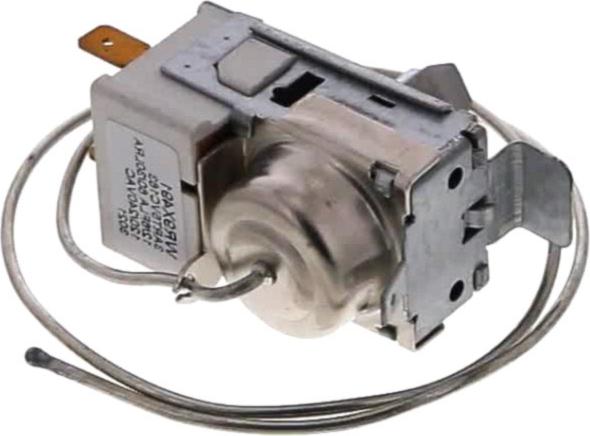

Sur cette vue : PLAQUE Froid ARRIERE COMPRESSEUR (repère 267, 29.45 €) · Thermostat Froid (repère 300, 94.54 €) · THERMOSTAT Froid DEGIVRAGE (repère 620, 126.84 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 618, 145.1 €) · THERMOSTAT Froid DEGIVRAGE (repère 620, 126.84 €) · Programmateur Froid MINUTERIE (repère 648, 121.34 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid Ventilation Evaporateur (repère 610, 81.47 €) · TURBINE Froid MOTEUR (repère 613, 36.28 €) · MOTEUR Froid VENTILATION CONDENSEUR (repère 650, 360.61 €) · JOINT Froid AXE MOTEUR (repère 651, 9.76 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid Congélateur (repère 23, 116.55 €) · JOINT Froid PORTE Réfrigérateur BLANC 1055*675 (repère 104, 127.31 €) · JOINT Froid AXE MOTEUR (repère 651, 9.76 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid Congélateur (repère 23, 116.55 €) · JOINT Froid PORTE Réfrigérateur BLANC 1055*675 (repère 104, 127.31 €) · Thermostat Froid (repère 300, 94.54 €) · THERMOSTAT Froid DEGIVRAGE (repère 620, 126.84 €) · JOINT Froid AXE MOTEUR (repère 651, 9.76 €)
