Vue éclatée réfrigérateur GENERAL ELECTRIC TFXB27FRABK

Découvrez la vue éclatée complète réfrigérateur GENERAL ELECTRIC TFXB27FRABK, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur GENERAL ELECTRIC TFXB27FRABK et éviter les pannes imprévues. 80 pièces référencées.

Cette vue éclatée GENERAL ELECTRIC TFXB27FRABK référence 80 pièces détachées, dont arret froid inférieur char/pte, arret froid charniere inférieur, grille froid distributeur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur GENERAL ELECTRIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid (repère 725, 704.07 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : MINUTERIE Froid DEGIVRAGE (repère 257, 99.44 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATION CONDENSEUR (repère 650, 351.8 €) · JOINT Froid AXE MOTEUR (repère 651, 8.98 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : ARRET Froid CHARNIERE Inférieur (repère 16, 44.93 €) · DETECTEUR Froid Porte OUVERTE (repère 93, 74.91 €) · AXE Froid PORTE BAC A GLACE (repère 423, 11.79 €) · CHARNIERE Froid SUPERIEUR (repère 448, 113.49 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

LAME Froid BROYEUR (repère 340, 29.57 €) · LAME Froid VIS SANS FIN (repère 348, 64.66 €) · JOINT Froid AXE MOTEUR (repère 651, 8.98 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

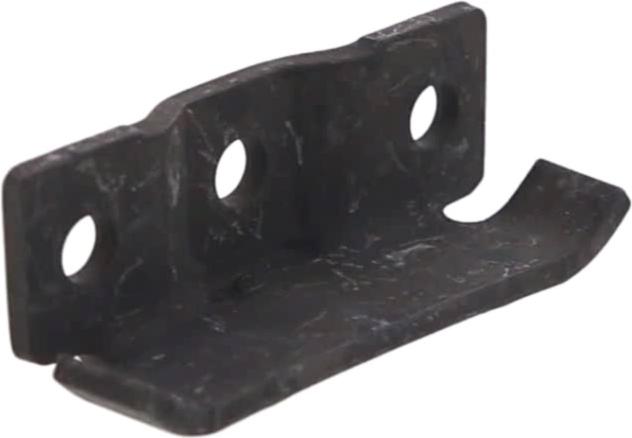

ARRET Froid Inférieur CHAR/PTE
ARRET Froid Inférieur CHAR/PTE
Position : 12
Prix indicatif : 61.23 €
ARRET Froid CHARNIERE Inférieur
ARRET Froid CHARNIERE Inférieur
Position : 16
Prix indicatif : 44.93 €
GRILLE Froid DISTRIBUTEUR
GRILLE Froid DISTRIBUTEUR
Position : 31
Prix indicatif : 82.09 €

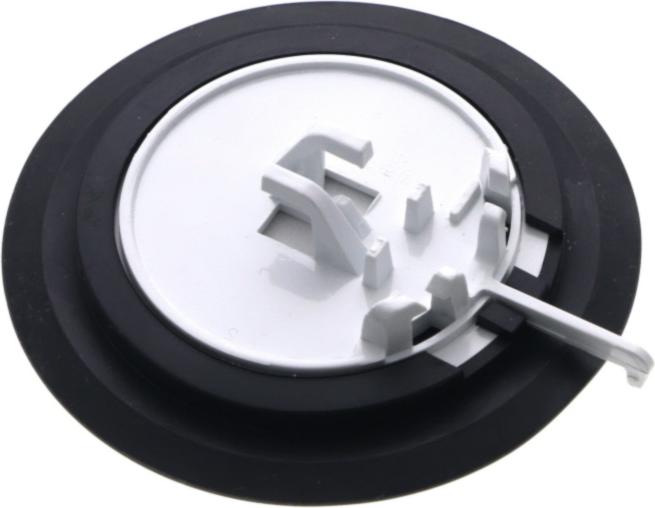

VOLET Froid BAC GLACONS
VOLET Froid BAC GLACONS
Position : 62
Prix indicatif : 91.11 €
RACCORD Froid TUYAU Alimentation
RACCORD Froid TUYAU Alimentation
Position : 80
Prix indicatif : 40.83 €
Interrupteur Froid
Interrupteur Froid
Position : 91
Prix indicatif : 12.11 €
DETECTEUR Froid Porte OUVERTE
DETECTEUR Froid Porte OUVERTE
Position : 92
Prix indicatif : 113.47 €

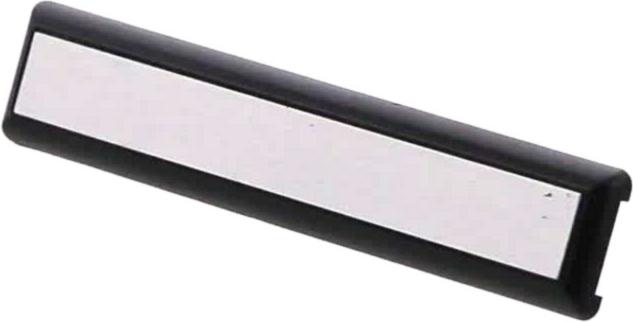

DETECTEUR Froid Porte OUVERTE
DETECTEUR Froid Porte OUVERTE
Position : 93
Prix indicatif : 74.91 €
CLIPS Froid
CLIPS Froid
Position : 102
Prix indicatif : 29.88 €
BALCONNET Froid Réfrigérateur
BALCONNET Froid Réfrigérateur
Position : 124
Prix indicatif : 117.51 €
VIS Froid
VIS Froid
Position : 151
Prix indicatif : 9.06 €
BOUCHON Froid VIDANGE
BOUCHON Froid VIDANGE
Position : 178
Prix indicatif : 21.27 €
TIROIR Froid INFERIEUR Congélateur
TIROIR Froid INFERIEUR Congélateur
Position : 211
Prix indicatif : 235.63 €
SUPPORT Froid
SUPPORT Froid
Position : 251
Prix indicatif : 12.74 €

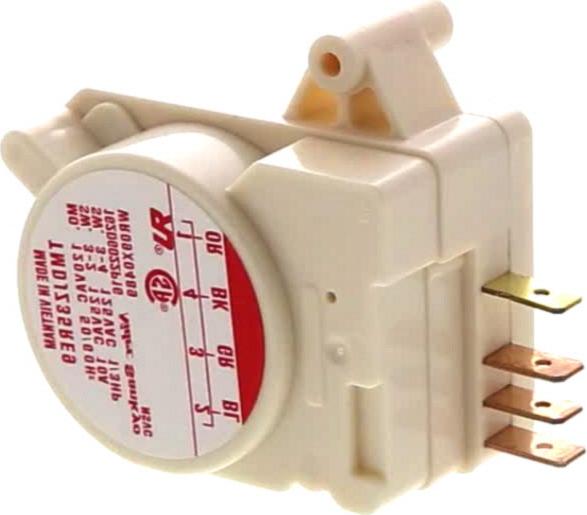

MINUTERIE Froid DEGIVRAGE
MINUTERIE Froid DEGIVRAGE
Position : 257
Prix indicatif : 99.44 €
PLAFONNIER Froid
PLAFONNIER Froid
Position : 258
Prix indicatif : 68.04 €
PLAFONNIER Froid
PLAFONNIER Froid
Position : 259
Prix indicatif : 174.68 €
ROUE Froid
ROUE Froid
Position : 264
Prix indicatif : 46.27 €
AXE Froid ROUE
AXE Froid ROUE
Position : 265
Prix indicatif : 17.62 €
CABLE Froid FABRIQUE A GLACE
CABLE Froid FABRIQUE A GLACE
Position : 268
Prix indicatif : 113.33 €
TUYAU Froid Alimentation EAU
TUYAU Froid Alimentation EAU
Position : 269
Prix indicatif : 61.68 €
RACCORD Froid Alimentation FABRI A GLACE
RACCORD Froid Alimentation FABRI A GLACE
Position : 270
Prix indicatif : 64.39 €
COLLIER Froid RACCORD
COLLIER Froid RACCORD
Position : 270
Prix indicatif : 14.31 €
RONDELLE Froid lot de 12
RONDELLE Froid lot de 12
Position : 326
Prix indicatif : 50.32 €
CLIPS Froid KIT
CLIPS Froid KIT
Position : 326
Prix indicatif : 24.06 €
RONDELLE Froid
RONDELLE Froid
Position : 326
Prix indicatif : 30.42 €
TIGE Froid DEFLECTEUR
TIGE Froid DEFLECTEUR
Position : 329
Prix indicatif : 70.88 €
RESSORT Froid DEFLECTEUR
RESSORT Froid DEFLECTEUR
Position : 330
Prix indicatif : 67.4 €
LEVIER Froid BROYEUR
LEVIER Froid BROYEUR
Position : 331
Prix indicatif : 30.14 €
LAME Froid BROYEUR
LAME Froid BROYEUR
Position : 332
Prix indicatif : 28.77 €
LAME Froid BROYEUR
LAME Froid BROYEUR
Position : 333
Prix indicatif : 28.73 €
LAME Froid BROYEUR
LAME Froid BROYEUR
Position : 334
Prix indicatif : 25.06 €
RONDELLE Froid BROYEUR
RONDELLE Froid BROYEUR
Position : 335
Prix indicatif : 7.02 €
BAGUE Froid
BAGUE Froid
Position : 337
Prix indicatif : 28.6 €
SUPPORT Froid AXE DEFLECTEUR
SUPPORT Froid AXE DEFLECTEUR
Position : 338
Prix indicatif : 22.67 €
AXE Froid DEFLECTEUR
AXE Froid DEFLECTEUR
Position : 339
Prix indicatif : 30.47 €
LAME Froid BROYEUR
LAME Froid BROYEUR
Position : 340
Prix indicatif : 29.57 €
TURBINE Froid BAC A GLACONS
TURBINE Froid BAC A GLACONS
Position : 346
Prix indicatif : 66.92 €
VIS Froid SANS FIN
VIS Froid SANS FIN
Position : 346
Prix indicatif : 172.64 €
LAME Froid VIS SANS FIN
LAME Froid VIS SANS FIN
Position : 348
Prix indicatif : 64.66 €
CAME Froid AXE BROYEUR
CAME Froid AXE BROYEUR
Position : 349
Prix indicatif : 41.77 €
AXE Froid SPIRALE BAC GLACE
AXE Froid SPIRALE BAC GLACE
Position : 350
Prix indicatif : 150.81 €
BAC Froid GLACE
BAC Froid GLACE
Position : 352
Prix indicatif : 143.97 €
SUPPORT Froid
SUPPORT Froid
Position : 353
Prix indicatif : 17.61 €
SUPPORT Froid CLAYETTE
SUPPORT Froid CLAYETTE
Position : 362
Prix indicatif : 10.25 €
SUPPORT Froid CLAYETTE
SUPPORT Froid CLAYETTE
Position : 363
Prix indicatif : 17.66 €
BAC Froid LEGUMES Inférieur TRANSPARENT GRIS 438*220*390 470538P22-26
BAC Froid LEGUMES Inférieur TRANSPARENT GRIS 438*220*390 470538P22-26
Position : 408
Prix indicatif : 201.68 €
DESSUS Froid BAC LEGUMES
DESSUS Froid BAC LEGUMES
Position : 409
Prix indicatif : 181.73 €
PROFIL Froid AVANT BAC LEG
PROFIL Froid AVANT BAC LEG
Position : 414
Prix indicatif : 26.49 €
AXE Froid PORTE BAC A GLACE
AXE Froid PORTE BAC A GLACE
Position : 423
Prix indicatif : 11.79 €
AMPOULE Froid REF/CONGEL
AMPOULE Froid REF/CONGEL
Position : 435
Prix indicatif : 18.54 €
DOUILLE Froid
DOUILLE Froid
Position : 435
Prix indicatif : 21.31 €
CHARNIERE Froid SUPERIEUR
CHARNIERE Froid SUPERIEUR
Position : 448
Prix indicatif : 113.49 €
ENTRETOISE Froid CHAR INF/MEUBLE
ENTRETOISE Froid CHAR INF/MEUBLE
Position : 452
Prix indicatif : 62.22 €
BAC Froid LEGUMES Inférieur TRANSPARENT CLAIR 438*220*390 470538P22-26
BAC Froid LEGUMES Inférieur TRANSPARENT CLAIR 438*220*390 470538P22-26
Position : 471
Prix indicatif : 268.03 €
SUPPORT Froid Droit BAC
SUPPORT Froid Droit BAC
Position : 473
Prix indicatif : 48.89 €
SUPPORT Froid Gauche BAC
SUPPORT Froid Gauche BAC
Position : 473
Prix indicatif : 51.52 €
Couvercle Froid BOITE GD MODELE
Couvercle Froid BOITE GD MODELE
Position : 476
Prix indicatif : 64.08 €
Couvercle Froid BOITE PT MODELE
Couvercle Froid BOITE PT MODELE
Position : 476
Prix indicatif : 56.32 €
BOITE Froid GRAND MODELE
BOITE Froid GRAND MODELE
Position : 477
Prix indicatif : 129.1 €

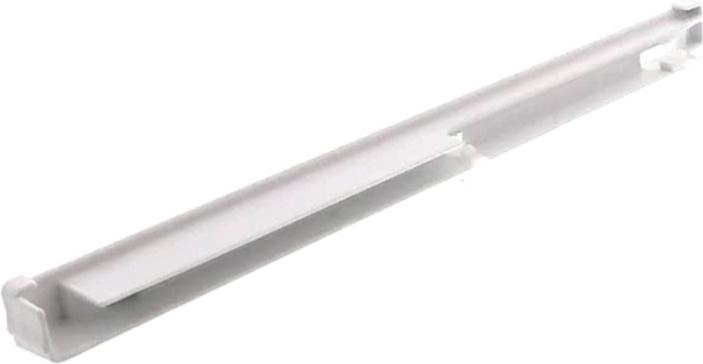

SUPPORT Froid Gauche Supérieur BAC
SUPPORT Froid Gauche Supérieur BAC
Position : 479
Prix indicatif : 77.41 €

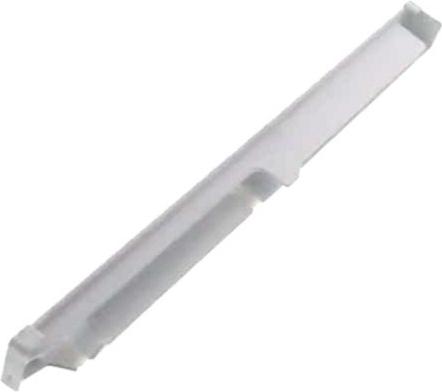

SUPPORT Froid Droit Supérieur BAC
SUPPORT Froid Droit Supérieur BAC
Position : 479
Prix indicatif : 91.75 €

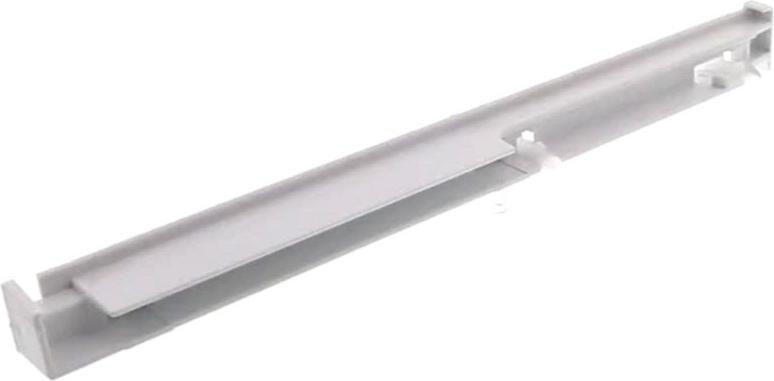

SUPPORT Froid Gauche Inférieur BAC
SUPPORT Froid Gauche Inférieur BAC
Position : 480
Prix indicatif : 45.28 €

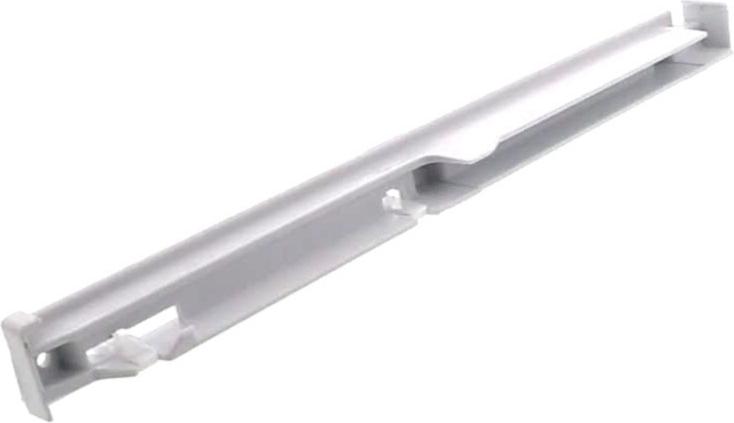

SUPPORT Froid Droit Inférieur BAC
SUPPORT Froid Droit Inférieur BAC
Position : 480
Prix indicatif : 43.28 €
VIS Froid GLISSIERE (lot de12)
VIS Froid GLISSIERE (lot de12)
Position : 551
Prix indicatif : 34.45 €
VIS Froid
VIS Froid
Position : 560
Prix indicatif : 27.38 €
PIECE DEFINITIVEMENT EPUISEE EN USINE
PIECE DEFINITIVEMENT EPUISEE EN USINE
Position : 616
CABLE ELECTRIQUE
CABLE ELECTRIQUE
Position : 626
Prix indicatif : 45.2 €

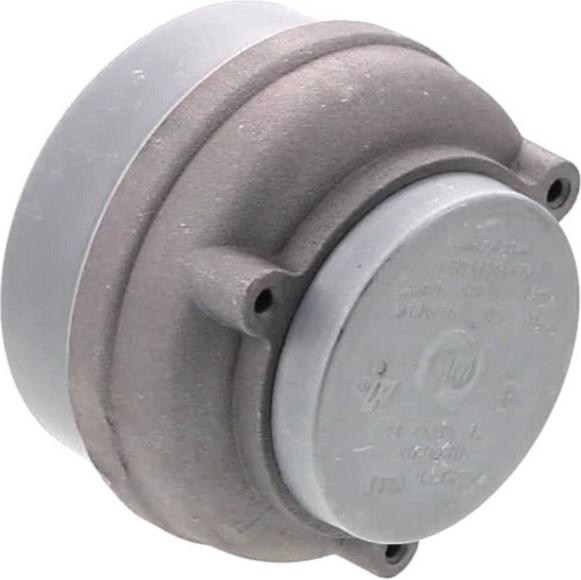

MOTEUR Froid VENTILATION CONDENSEUR
MOTEUR Froid VENTILATION CONDENSEUR
Position : 650
Prix indicatif : 351.8 €
ECROU Froid TURBINE VENT
ECROU Froid TURBINE VENT
Position : 651
Prix indicatif : 6.82 €
JOINT Froid AXE MOTEUR
JOINT Froid AXE MOTEUR
Position : 651
Prix indicatif : 8.98 €
COMPRESSEUR Froid
COMPRESSEUR Froid
Position : 725
Prix indicatif : 704.07 €
CLIPS Froid CONDENSEUR
CLIPS Froid CONDENSEUR
Position : 738
Prix indicatif : 10.06 €

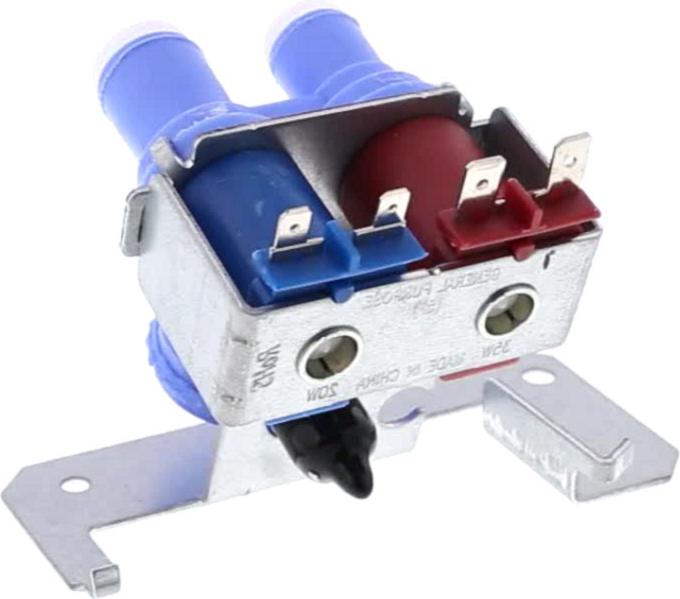

Electrovanne Froid 110V
Electrovanne Froid 110V
Position : 800
Prix indicatif : 92.51 €

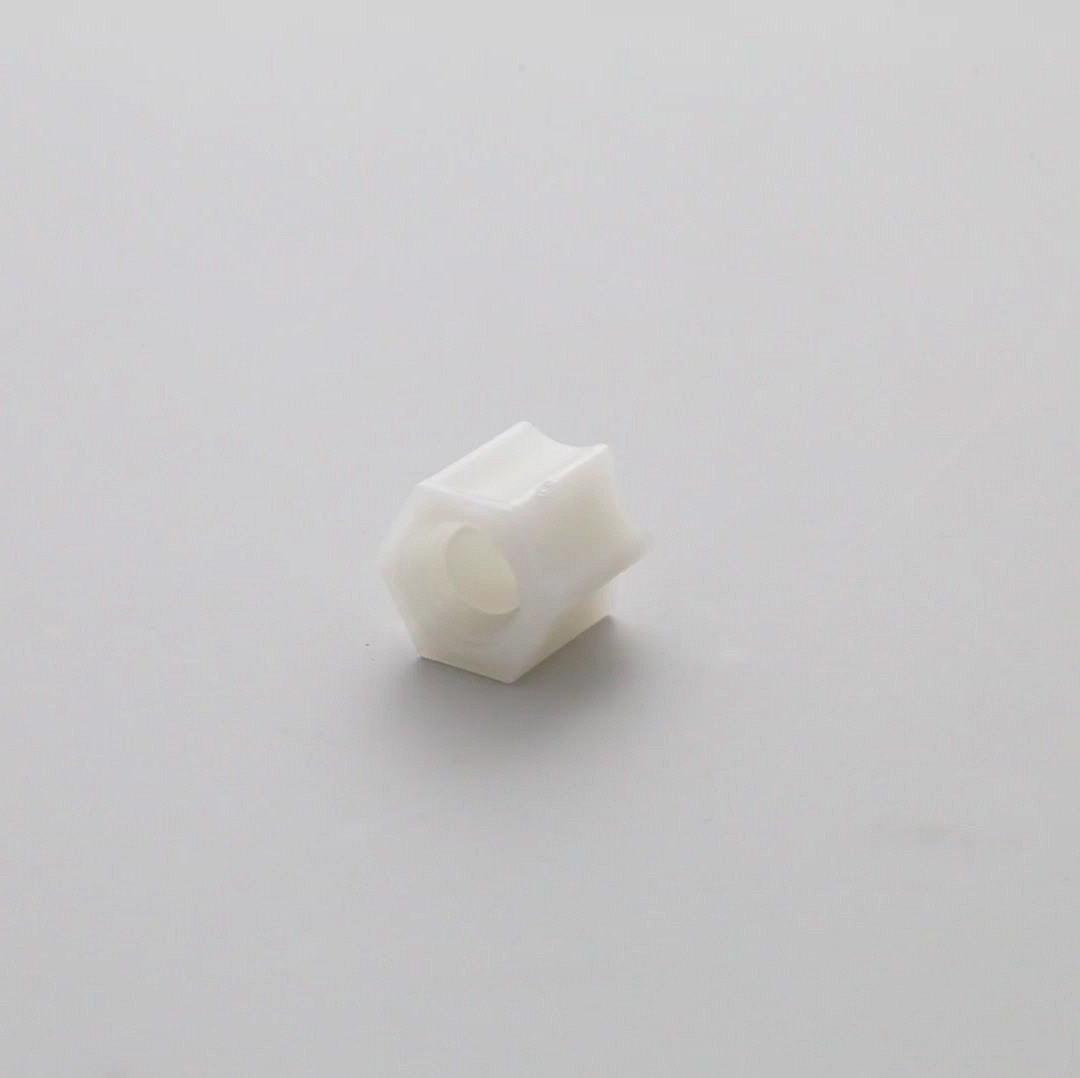

RACCORD Froid 1/4
RACCORD Froid 1/4
Position : 804
Prix indicatif : 21.4 €
DOUILLE Froid POUR 49403
DOUILLE Froid POUR 49403
Position : 804
Prix indicatif : 12.11 €

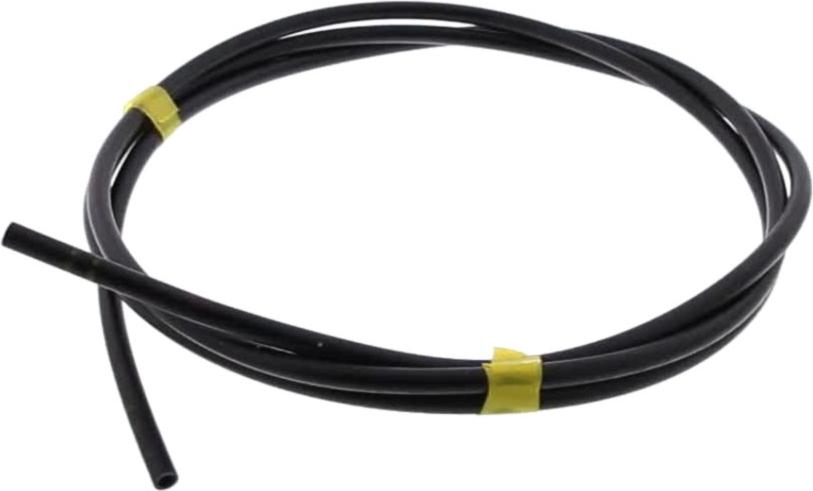

TUYAU Froid Alimentation FABRIQUE GLACE
TUYAU Froid Alimentation FABRIQUE GLACE
Position : 806
Prix indicatif : 19.66 €
RACCORD Froid
RACCORD Froid
Position : 807
Prix indicatif : 19.61 €
RESERVOIR Froid EAU
RESERVOIR Froid EAU
Position : 810
Prix indicatif : 161602620.67 €
TUYAU Froid alim reserve eau 2.2 metres 8mm 5/16
TUYAU Froid alim reserve eau 2.2 metres 8mm 5/16
Position : 812
Prix indicatif : 38.48 €
