Vue éclatée four HUDSON HFE65B

Name: HUDSON HFE65B
Brand: HUDSON
SKU: HFE65B

Découvrez la vue éclatée complète four HUDSON HFE65B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four HUDSON HFE65B et éviter les pannes imprévues. 15 pièces référencées.

Cette vue éclatée HUDSON HFE65B référence 15 pièces détachées, dont resistance four sole, douille four complete, leche four frite 474*345, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière HUDSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

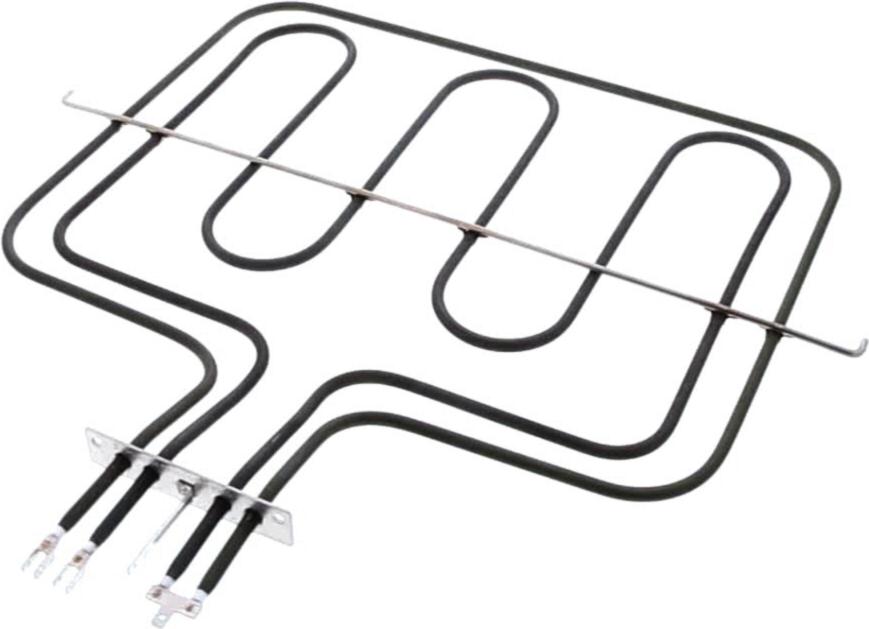

Sur cette vue : RESISTANCE Four SOLE (repère 3, 46.37 €) · RESISTANCE Four GRILL 2000+950W (repère 6, 65.15 €) · GRILLE Four FOUR 473*360 (repère 7, 39.76 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four SOLE (repère 3, 46.37 €) · RESISTANCE Four GRILL 2000+950W (repère 6, 65.15 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

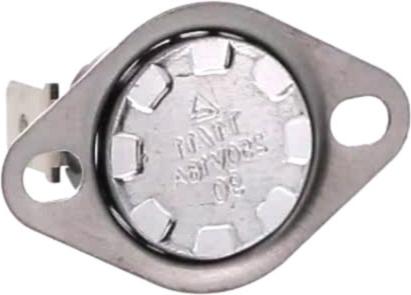

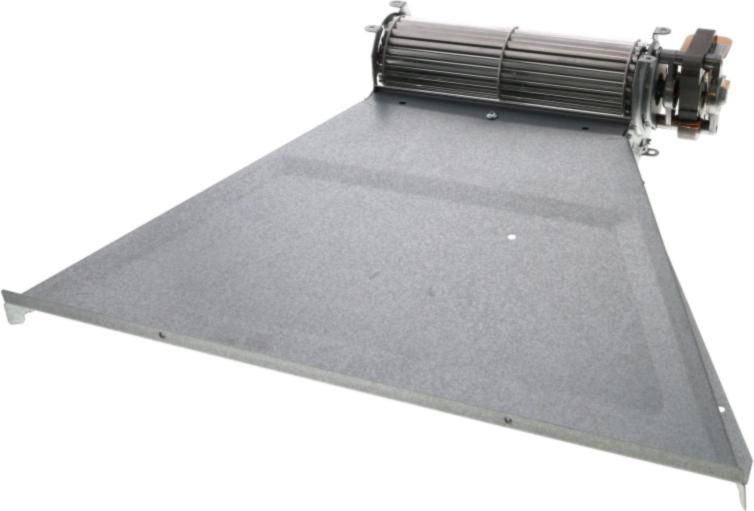

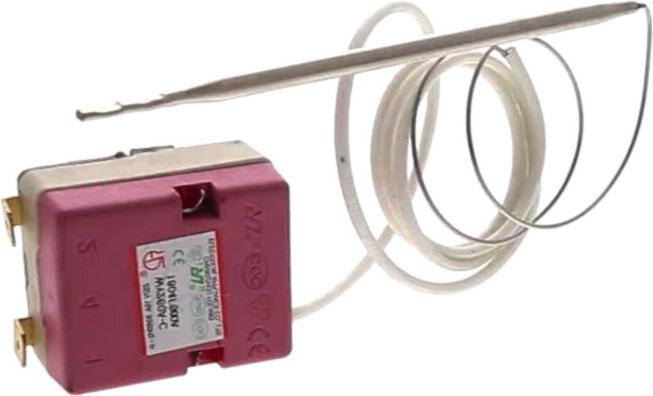

Sur cette vue : MOTEUR Four VENTILATEUR TANGENTIEL 185MM MDA-24 13W (repère 3, 65.11 €) · THERMOSTAT Four 90°C (repère 6, 18.7 €) · THERMOSTAT Four WY260A-C 1804F600A (repère 14, 44.89 €) · THERMOSTAT Four 70°C (repère 21, 7.92 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

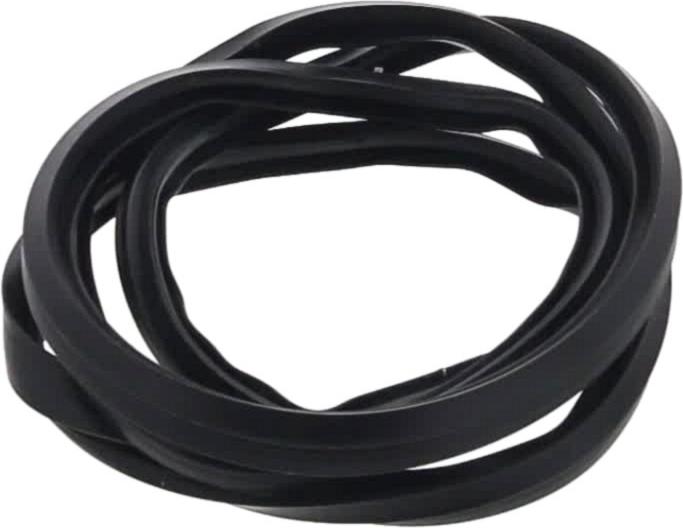

Sur cette vue : GUIDE Four CHARNIERE DROITE (repère 10, 9.51 €) · JOINT Four MOUFLE 4 CROCHETS (repère 12, 51.84 €) · GUIDE Four CHARNIERE GAUCHE (repère 18, 9.32 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Four 90°C (repère 6, 18.7 €) · JOINT Four MOUFLE 4 CROCHETS (repère 12, 51.84 €) · THERMOSTAT Four WY260A-C 1804F600A (repère 14, 44.89 €) · THERMOSTAT Four 70°C (repère 21, 7.92 €)
