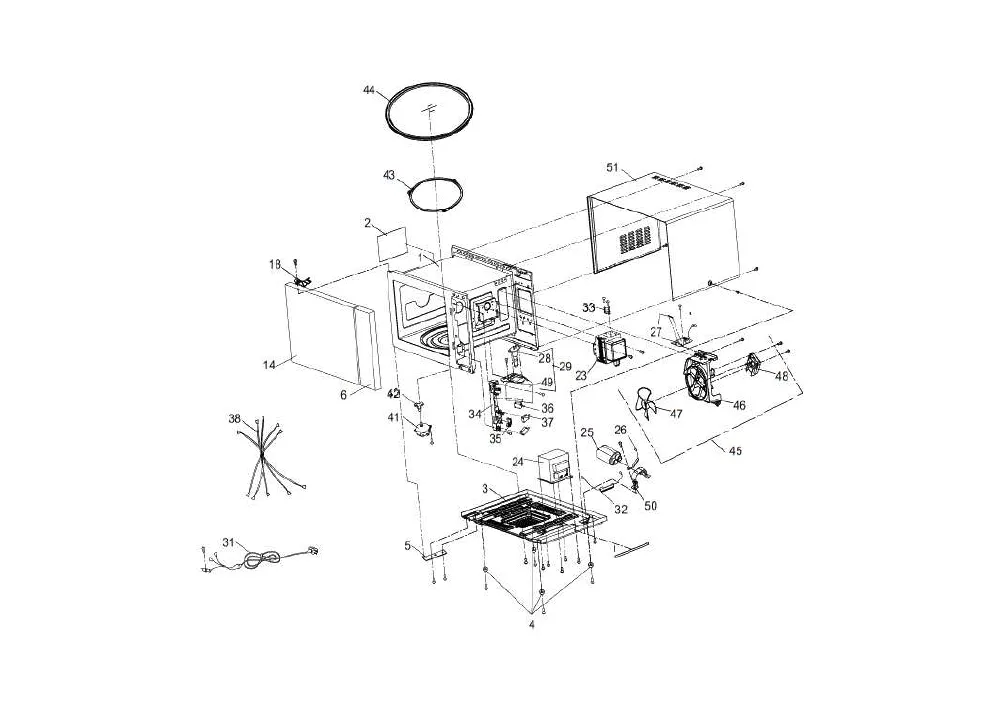

Vue éclatée micro-ondes BRANDT SE2616EB
Découvrez la vue éclatée complète micro-ondes BRANDT SE2616EB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes BRANDT SE2616EB et éviter les pannes imprévues. 16 pièces référencées.
Cette vue éclatée BRANDT SE2616EB référence 16 pièces détachées, dont plaque micro onde mica 120*100, support micro onde bandeau, transformateur micro onde, avec leur position sur le schéma constructeur.
Réparer son micro-ondes BRANDT : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus
Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.
Sur cette vue : MAGNETRON Micro onde 2M219J (FIXATION SANS VIS COSSES OPPOSEES) (repère 23, 68.6 €) · TRANSFORMATEUR Micro onde (repère 24, 116.11 €) · CONDENSATEUR Micro onde 1.05 UF 2100V (repère 25, 23.2 €) · DIODE Micro onde HT (repère 26, 9.72 €).
Plateau, porte et sécurités
Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.
Sur cette vue : AXE Micro onde ENTRAINEUR (repère 42, 9.45 €) · SUPPORT Micro onde PLATEAU AVEC ROULETTE (repère 43, 11.56 €) · PLATEAU Micro onde VERRE 315mm (repère 44, 27.05 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Micro onde 1.05 UF 2100V (repère 25, 23.2 €) · SUPPORT Micro onde CONDENSATEUR (repère 50, 8.67 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
