BRANDT

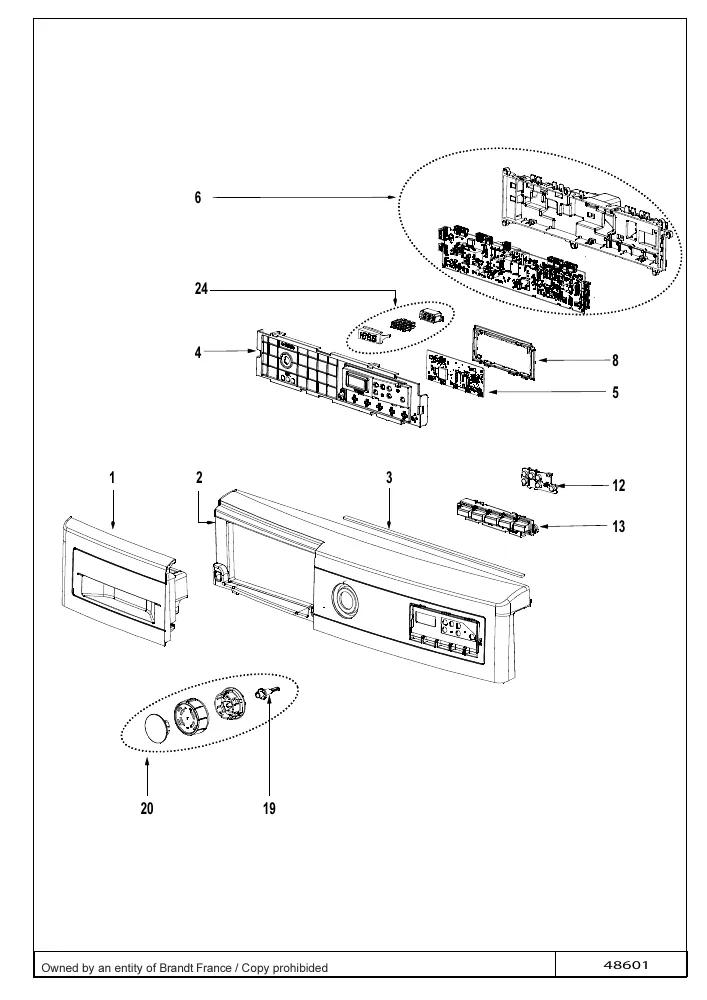

Vue éclatée seche linge BRANDT BDM9HW-02

Découvrez la vue éclatée complète seche linge BRANDT BDM9HW-02, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge BRANDT BDM9HW-02 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

ISOLATION Lave-Linge DESSUS
ISOLATION Lave-Linge DESSUS
Position : 3
Prix indicatif : 121 €
PLATINE Sèche-Linge DISPLAY F4A-7-SEGM JAUNE
PLATINE Sèche-Linge DISPLAY F4A-7-SEGM JAUNE
Position : 5
Prix indicatif : 40.65 €
SUPPORT Sèche-Linge PLATINE DISPLAY
SUPPORT Sèche-Linge PLATINE DISPLAY
Position : 8
Prix indicatif : 10.91 €
AXE Lave-Linge MANETTE Programmateur
AXE Lave-Linge MANETTE Programmateur
Position : 19
Prix indicatif : 3.25 €
TRANSFERT Lave-Linge LED DISPLAY Lave-Linge ENSEMBLE LL-491+492+493 SL-9-10-11
TRANSFERT Lave-Linge LED DISPLAY Lave-Linge ENSEMBLE LL-491+492+493 SL-9-10-11
Position : 24
Prix indicatif : 12.37 €
RESERVOIR Sèche-Linge 112LT
RESERVOIR Sèche-Linge 112LT
Position : 200
Prix indicatif : 46.49 €
TUBE Sèche-Linge GUIDE RESERVOIR
TUBE Sèche-Linge GUIDE RESERVOIR
Position : 201
Prix indicatif : 11.7 €
BAC Sèche-Linge Inférieur + COUVERCLE RESERVOIR 112LT
BAC Sèche-Linge Inférieur + COUVERCLE RESERVOIR 112LT
Position : 204
Prix indicatif : 30.23 €
ANNEAU Sèche-Linge AVANT "sans feutre"
ANNEAU Sèche-Linge AVANT "sans feutre"
Position : 301
Prix indicatif : 54.53 €
SONDE Sèche-Linge HUMIDITE ENSEMBLE
SONDE Sèche-Linge HUMIDITE ENSEMBLE
Position : 305
Prix indicatif : 26.86 €
AXE Sèche-Linge ROUE AVANT
AXE Sèche-Linge ROUE AVANT
Position : 306
Prix indicatif : 6.17 €
ROUE Sèche-Linge AVANT 75mm axe 8mm
ROUE Sèche-Linge AVANT 75mm axe 8mm
Position : 307
Prix indicatif : 22 €
BAGUE Sèche-Linge ROUE
BAGUE Sèche-Linge ROUE
Position : 308
Prix indicatif : 8.37 €
LED Sèche-Linge SUR PLATINE
LED Sèche-Linge SUR PLATINE
Position : 309
Prix indicatif : 23.97 €
SUPPORT Sèche-Linge CARTE LED
SUPPORT Sèche-Linge CARTE LED
Position : 310
Prix indicatif : 30.31 €
JOINT Lave-Linge SONDE
JOINT Lave-Linge SONDE
Position : 311
Prix indicatif : 21.13 €
DOUILLE Sèche-Linge ECLAIRAGE ARRIERE
DOUILLE Sèche-Linge ECLAIRAGE ARRIERE
Position : 312
Prix indicatif : 14.04 €
FILTRE Sèche-Linge PELUCHES DOUBLE
FILTRE Sèche-Linge PELUCHES DOUBLE
Position : 314
Prix indicatif : 34.08 €
ENJOLIVEUR Sèche-Linge EXTERIEUR
ENJOLIVEUR Sèche-Linge EXTERIEUR
Position : 400
Prix indicatif : 22.6 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Position : 401
Prix indicatif : 3.67 €
CROCHET Sèche-Linge PORTE PLASTIQUE
CROCHET Sèche-Linge PORTE PLASTIQUE
Position : 402
Prix indicatif : 6.37 €
CONTRE PORTE Sèche-Linge HUBLOT
CONTRE PORTE Sèche-Linge HUBLOT
Position : 403
Prix indicatif : 27.62 €
JOINT Sèche-Linge HUBLOT
JOINT Sèche-Linge HUBLOT
Position : 404
Prix indicatif : 20.22 €
CHARNIERE Sèche-Linge HUBLOT
CHARNIERE Sèche-Linge HUBLOT
Position : 405
Prix indicatif : 28.82 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 406
Prix indicatif : 5.08 €
HUBLOT Sèche-Linge VERRE
HUBLOT Sèche-Linge VERRE
Position : 407
Prix indicatif : 44.01 €
ENJOLIVEUR Sèche-Linge PROTECTION HUBLOT
ENJOLIVEUR Sèche-Linge PROTECTION HUBLOT
Position : 408
Prix indicatif : 24.71 €
SUPPORT Sèche-Linge ENJOLIVEUR EXTERIEUR
SUPPORT Sèche-Linge ENJOLIVEUR EXTERIEUR
Position : 409
Prix indicatif : 19.62 €
JOINT Sèche-Linge CONTRE PORTE INTERIEUR/EXTERIEUR (MOUSSE AUTOCOLLANT)
JOINT Sèche-Linge CONTRE PORTE INTERIEUR/EXTERIEUR (MOUSSE AUTOCOLLANT)
Position : 410
Prix indicatif : 13.67 €
CONTRE POIGNEE Sèche-Linge
CONTRE POIGNEE Sèche-Linge
Position : 411
Prix indicatif : 8.17 €
PIED Sèche-Linge COMPLET
PIED Sèche-Linge COMPLET
Position : 503
Prix indicatif : 7.93 €
POMPE Sèche-Linge RELEVAGE HANYU B13-6C
POMPE Sèche-Linge RELEVAGE HANYU B13-6C
Position : 508
Prix indicatif : 58.62 €
BOITE Sèche-Linge Pompe de vidange
BOITE Sèche-Linge Pompe de vidange
Position : 511
Prix indicatif : 26.37 €
ISOLANT Sèche-Linge ARRIERE BASE CONDENSEUR 320*5*5
ISOLANT Sèche-Linge ARRIERE BASE CONDENSEUR 320*5*5
Position : 512
Prix indicatif : 9.46 €
FIXATION Sèche-Linge MOTEUR
FIXATION Sèche-Linge MOTEUR
Position : 514
Prix indicatif : 5.97 €
JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT
JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT
Position : 515
Prix indicatif : 8.82 €
JOINT Sèche-Linge THERMOSTAT PORTE
JOINT Sèche-Linge THERMOSTAT PORTE
Position : 517
Prix indicatif : 4.2 €
SONDE Sèche-Linge ANNEAU AVANT ou COMPRESSEUR 2790115-12K *prom*
SONDE Sèche-Linge ANNEAU AVANT ou COMPRESSEUR 2790115-12K *prom*
Position : 518
Prix indicatif : 8.57 €
CROCHET Sèche-Linge CONDENSEUIR
CROCHET Sèche-Linge CONDENSEUIR
Position : 521
Prix indicatif : 7.01 €
CONDENSATEUR Sèche-Linge 11uF MOTEUR
CONDENSATEUR Sèche-Linge 11uF MOTEUR
Position : 524
Prix indicatif : 14.48 €
RESSORT Sèche-Linge
RESSORT Sèche-Linge
Position : 525
Prix indicatif : 7.87 €
PROTECTION Sèche-Linge MOUSSE MOTEUR
PROTECTION Sèche-Linge MOUSSE MOTEUR
Position : 526
Prix indicatif : 5.47 €
SUPPORT Sèche-Linge SONDE
SUPPORT Sèche-Linge SONDE
Position : 556
Prix indicatif : 9.69 €
ISOLATION Sèche-Linge TUYAU ECHANGEUR
ISOLATION Sèche-Linge TUYAU ECHANGEUR
Position : 557
Prix indicatif : 12.33 €
CACHE Sèche-Linge PASSAGE EAU
CACHE Sèche-Linge PASSAGE EAU
Position : 558
Prix indicatif : 10.39 €
COUVERCLE Sèche-Linge ECHANGEUR
COUVERCLE Sèche-Linge ECHANGEUR
Position : 559
Prix indicatif : 19.36 €

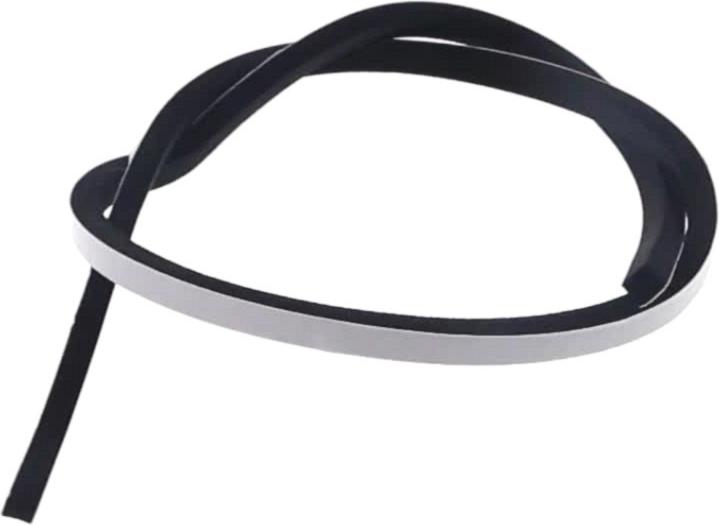

JOINT Sèche-Linge COUVERCLE ECHANGEUR
JOINT Sèche-Linge COUVERCLE ECHANGEUR
Position : 560
Prix indicatif : 15.71 €
FLOTTEUR Sèche-Linge POMPE
FLOTTEUR Sèche-Linge POMPE
Position : 561
Prix indicatif : 8.6 €
SUPPORT Sèche-Linge MOTEUR VENTILATEUR
SUPPORT Sèche-Linge MOTEUR VENTILATEUR
Position : 563
Prix indicatif : 14.4 €
CONDENSATEUR Sèche-Linge 20uF COMPRESSEUR
CONDENSATEUR Sèche-Linge 20uF COMPRESSEUR
Position : 567
Prix indicatif : 20.45 €
MOTEUR Sèche-Linge ENTRAINEMENT
MOTEUR Sèche-Linge ENTRAINEMENT
Position : 568
Prix indicatif : 130.75 €
MOTEUR Sèche-Linge 7/8/9KG 100-112LT 45MM YXH-2-5L 282W 11uF
MOTEUR Sèche-Linge 7/8/9KG 100-112LT 45MM YXH-2-5L 282W 11uF
Position : 574
Prix indicatif : 117.11 €
TURBINE Sèche-Linge
TURBINE Sèche-Linge
Position : 575
Prix indicatif : 29.37 €
SUPPORT Sèche-Linge
SUPPORT Sèche-Linge
Position : 601
Prix indicatif : 15.03 €
DESSUS Sèche-Linge TOP 112LT
DESSUS Sèche-Linge TOP 112LT
Position : 602
Prix indicatif : 50.83 €
SUPPORT Sèche-Linge TAMBOUR ARRIERE
SUPPORT Sèche-Linge TAMBOUR ARRIERE
Position : 603
Prix indicatif : 18.28 €
TUYAU Sèche-Linge POMPE/RESERVOIR
TUYAU Sèche-Linge POMPE/RESERVOIR
Position : 604
Prix indicatif : 11.32 €
TUYAU Sèche-Linge POMPE/RESERVOIR RETOUR
TUYAU Sèche-Linge POMPE/RESERVOIR RETOUR
Position : 605
Prix indicatif : 11.02 €
SUPPORT Sèche-Linge TUYAU
SUPPORT Sèche-Linge TUYAU
Position : 606
Prix indicatif : 4.21 €
JOINT Sèche-Linge FEUTRE ARRIERE TAMBOUR + SUPPORT
JOINT Sèche-Linge FEUTRE ARRIERE TAMBOUR + SUPPORT
Position : 614
Prix indicatif : 54.12 €
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
Position : 615
Prix indicatif : 25.57 €
PANNEAU Sèche-Linge Gauche OU Droit 112LT
PANNEAU Sèche-Linge Gauche OU Droit 112LT
Position : 617
Prix indicatif : 49.08 €
SUPPORT Sèche-Linge CABLE
SUPPORT Sèche-Linge CABLE
Position : 618
Prix indicatif : 7.18 €
SUPPORT Sèche-Linge BANDEAU
SUPPORT Sèche-Linge BANDEAU
Position : 620
Prix indicatif : 18.61 €
FACADE Sèche-Linge AVANT Blanc
FACADE Sèche-Linge AVANT Blanc
Position : 621
Prix indicatif : 35.52 €
PORTE Sèche-Linge GAUCHE AMOVIBLE POMPE A CHALEUR
PORTE Sèche-Linge GAUCHE AMOVIBLE POMPE A CHALEUR
Position : 623
Prix indicatif : 18.27 €
CHARNIERE Sèche-Linge PORTE CONDENSEUR
CHARNIERE Sèche-Linge PORTE CONDENSEUR
Position : 624
Prix indicatif : 5.45 €
AXE Sèche-Linge CHARNIERE PORTE CONDENSEUR
AXE Sèche-Linge CHARNIERE PORTE CONDENSEUR
Position : 625
Prix indicatif : 2.59 €
AIMANT Sèche-Linge 14*3mm
AIMANT Sèche-Linge 14*3mm
Position : 626
Prix indicatif : 5.12 €
SECURITE Sèche-Linge PORTE
SECURITE Sèche-Linge PORTE
Position : 627
Prix indicatif : 19.31 €
PANNEAU Sèche-Linge ARRIERE 608+609+610
PANNEAU Sèche-Linge ARRIERE 608+609+610
Position : 628
Prix indicatif : 60 €
TAMBOUR Sèche-Linge GALVA COMPLET 112LT
TAMBOUR Sèche-Linge GALVA COMPLET 112LT
Position : 700
Prix indicatif : 105.78 €
COURROIE Sèche-Linge 7PH2012 2012PH7 2012H7
COURROIE Sèche-Linge 7PH2012 2012PH7 2012H7
Position : 701
Prix indicatif : 23.74 €
Batteur Sèche-Linge
Batteur Sèche-Linge
Position : 702
Prix indicatif : 15.61 €
Batteur Sèche-Linge
Batteur Sèche-Linge
Position : 703
Prix indicatif : 20.65 €
CLIPS Lave-Linge FIXE TOLE AVANT
CLIPS Lave-Linge FIXE TOLE AVANT
Position : 904
Prix indicatif : 7.22 €
