Vue éclatée réfrigérateur ARTHUR MARTIN ARB4002 92485462000

Name: ARTHUR MARTIN ARB4002 92485462000
Brand: ARTHUR MARTIN
SKU: ARB4002 92485462000

Découvrez la vue éclatée complète réfrigérateur ARTHUR MARTIN ARB4002 92485462000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ARTHUR MARTIN ARB4002 92485462000 et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée ARTHUR MARTIN ARB4002 92485462000 référence 24 pièces détachées, dont joint froid porte congélateur 578*582, poignee froid porte, bac froid degivrage sur compresseur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur ARTHUR MARTIN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BAC Froid DEGIVRAGE SUR COMPRESSEUR (repère 8, 32.72 €) · RELAIS Froid PTC A1P8 8100 B4N8 8100 (repère 27, 56.5 €) · CONDENSATEUR Froid 3Uf (repère 41, 23.67 €) · CONDENSATEUR Froid Démarrage (repère 41, 17.67 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

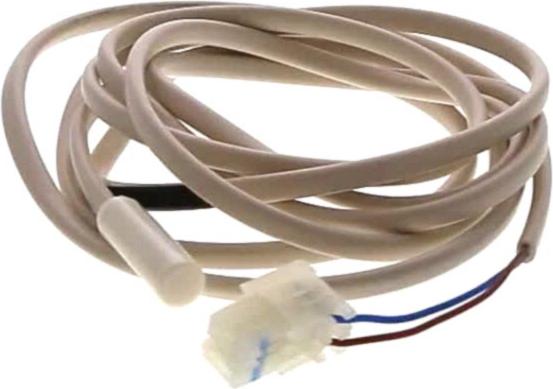

Sur cette vue : BAC Froid DEGIVRAGE SUR COMPRESSEUR (repère 8, 32.72 €) · SONDE Froid (repère 128, 43.38 €) · SONDE Froid L=2200mm (repère 129, 60.5 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Congélateur 578*582 (repère 4, 77.37 €) · POIGNEE Froid PORTE (repère 8, 97.54 €) · VIS Froid CHARNIERE (repère 12, 7.06 €) · BUTEE Froid ARRET PORTE (repère 13, 21.2 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Congélateur 578*582 (repère 4, 77.37 €) · CONDENSATEUR Froid 3Uf (repère 41, 23.67 €) · CONDENSATEUR Froid Démarrage (repère 41, 17.67 €)
