Vue éclatée lave linge ARTHUR MARTIN AWF16781W 91452262500
Découvrez la vue éclatée complète lave linge ARTHUR MARTIN AWF16781W 91452262500, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ARTHUR MARTIN AWF16781W 91452262500 et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée ARTHUR MARTIN AWF16781W 91452262500 référence 56 pièces détachées, dont electrovanne lave-linge 2v, securite lave-linge porte dl-s1 bitron, résistance lave-linge 1950w, avec leur position sur le schéma constructeur.
Réparer son lave-linge ARTHUR MARTIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : RACCORD Lave-Linge DURITE EV/BOITE PRODUIT (repère 106, 47.44 €) · DURITE Lave-Linge PURGE Pompe de vidange (repère 110, 20.18 €) · DURITE Lave-Linge CUVE /POMPE (repère 110, 20.34 €) · JOINT Lave-Linge HUBLOT (repère 115, 80.26 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 11, 21.83 €) · COURROIE Lave-Linge 1184J6 (repère 253, 25.18 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

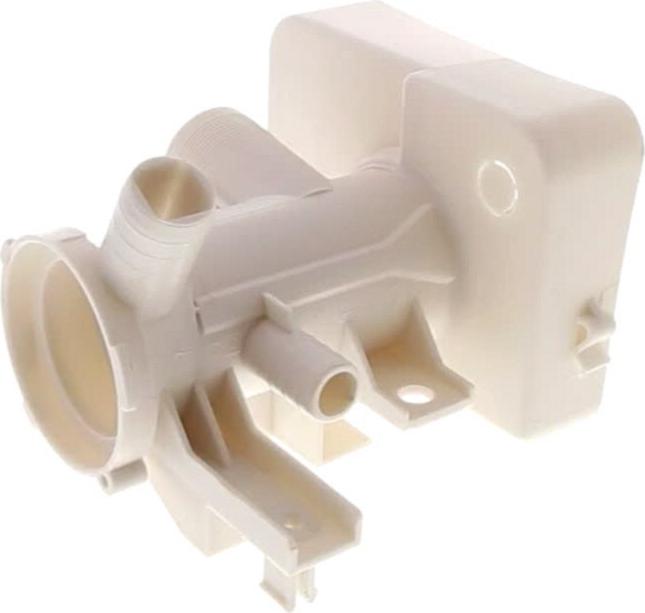

Sur cette vue : Pompe de vidange Lave-Linge 292185 290943 (repère 6, 28.98 €) · POMPE Lave-Linge CIRCULATION B20-6A 91PS4635 132794711 (repère 6, 82.23 €) · DURITE Lave-Linge PURGE Pompe de vidange (repère 110, 20.18 €) · DURITE Lave-Linge CUVE /POMPE (repère 110, 20.34 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 80N (repère 251, 20.05 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 255, 70.8 €) · RESSORT Lave-Linge HUBLOT (repère 260, 10.39 €) · RESSORT Lave-Linge CUVE 11 STRIES 168MM (repère 260, 21.25 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 1950W (repère 10, 25.04 €) · RESSORT Lave-Linge RESISTANCE (repère 260, 7.79 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE (repère 11, 21.83 €) · JOINT Lave-Linge HUBLOT (repère 115, 80.26 €) · FILTRE Lave-Linge POMPE (repère 120, 18.04 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 125, 10.94 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 22.46 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 10.79 €) · JOINT Lave-Linge CUVE (repère 130, 28.86 €) · AMORTISSEUR Lave-Linge 80N (repère 251, 20.05 €)
