Vue éclatée lave linge ARTHUR MARTIN LT0705 91372248100

Name: ARTHUR MARTIN LT0705 91372248100
Brand: ARTHUR MARTIN
SKU: LT0705 91372248100

Découvrez la vue éclatée complète lave linge ARTHUR MARTIN LT0705 91372248100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ARTHUR MARTIN LT0705 91372248100 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée ARTHUR MARTIN LT0705 91372248100 référence 22 pièces détachées, dont palier lave-linge droit ou gauche, joint lave-linge thermostat, joint lave-linge hublot, avec leur position sur le schéma constructeur.

Réparer son lave-linge ARTHUR MARTIN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge THERMOSTAT (repère 11, 8.36 €) · JOINT Lave-Linge HUBLOT (repère 11, 120.23 €) · DURITE Lave-Linge CUVE/PV +COLLIER E (repère 21) · DURITE Lave-Linge CHAMBRE COMPRESSION (repère 22, 13.21 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

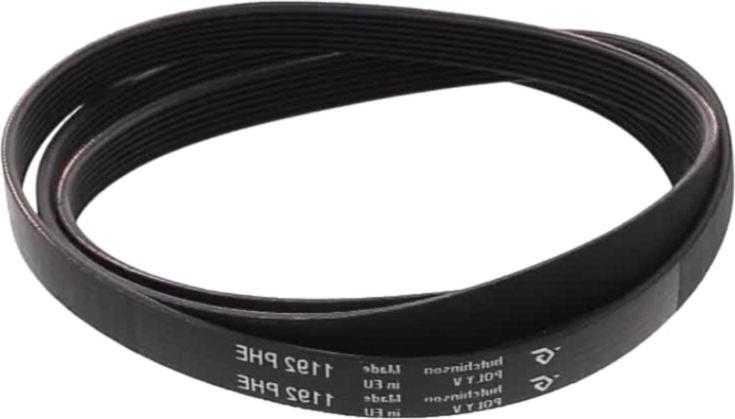

Sur cette vue : COURROIE Lave-Linge 1192H7 (repère 38, 16.72 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : BOUCHON Lave-Linge FILTRE VIDANGE (repère 15, 15.39 €) · FILTRE Lave-Linge Pompe de vidange (repère 17, 14.58 €) · TUYAU Lave-Linge VIDANGE (repère 45, 15.2 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge DROIT ou GAUCHE (repère 1, 43.15 €) · RESSORT Lave-Linge Charnière Couvercle Extérieure (repère 21, 13.32 €) · AMORTISSEUR Lave-Linge AVANT LONG 80N (repère 49, 17.27 €) · RESSORT Lave-Linge MANETTE Programmateur (repère 59).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : JOINT Lave-Linge THERMOSTAT (repère 11, 8.36 €) · Résistance Lave-Linge 1950W (repère 13, 59.99 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PALIER Lave-Linge DROIT ou GAUCHE (repère 1, 43.15 €) · JOINT Lave-Linge THERMOSTAT (repère 11, 8.36 €) · JOINT Lave-Linge HUBLOT (repère 11, 120.23 €) · BOUCHON Lave-Linge FILTRE VIDANGE (repère 15, 15.39 €) · FILTRE Lave-Linge Pompe de vidange (repère 17, 14.58 €) · COURROIE Lave-Linge 1192H7 (repère 38, 16.72 €) · AMORTISSEUR Lave-Linge AVANT LONG 80N (repère 49, 17.27 €)
