Vue éclatée lave linge ARTHUR MARTIN AWF1075 91452200200
Découvrez la vue éclatée complète lave linge ARTHUR MARTIN AWF1075 91452200200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ARTHUR MARTIN AWF1075 91452200200 et éviter les pannes imprévues. 54 pièces référencées.

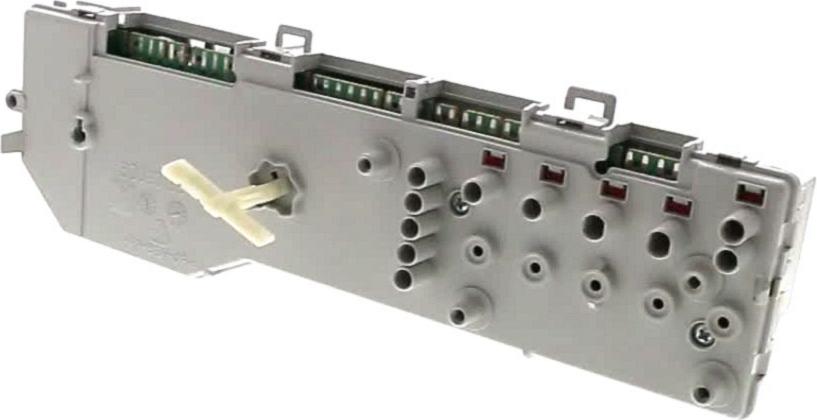

Cette vue éclatée ARTHUR MARTIN AWF1075 91452200200 référence 54 pièces détachées, dont moteur lave-linge, securite lave-linge porte, resistance lave-linge 1950w, avec leur position sur le schéma constructeur.
Réparer son lave-linge ARTHUR MARTIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : RACCORD Lave-Linge DURITE EV/BOITE PRODUIT (repère 106, 47.82 €) · DURITE Lave-Linge PURGE Pompe de vidange (repère 110, 18.03 €) · DURITE Lave-Linge CUVE POMPE (repère 110, 41.48 €) · JOINT Lave-Linge HUBLOT (repère 115, 40.6 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 11, 26.21 €) · COURROIE Lave-Linge 1184J6 (repère 253, 28.03 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge 292185 290943 (repère 6, 28.9 €) · DURITE Lave-Linge PURGE Pompe de vidange (repère 110, 18.03 €) · DURITE Lave-Linge CUVE POMPE (repère 110, 41.48 €) · TUYAU Lave-Linge VIDANGE (repère 112, 29.33 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge ROULEMENTS+JOINT (repère 130, 52.82 €) · AMORTISSEUR Lave-Linge 80N (repère 251, 18.3 €) · ROULEMENT Lave-Linge 6206ZZ (repère 255, 13.31 €) · ROULEMENT Lave-Linge 6205ZZ (repère 255, 16.61 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1950W (repère 10, 56.29 €) · RESSORT Lave-Linge RESISTANCE (repère 260, 7.28 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE (repère 11, 26.21 €) · JOINT Lave-Linge HUBLOT (repère 115, 40.6 €) · FILTRE Lave-Linge (repère 120, 35.03 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 125, 10.88 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 21.94 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 10.97 €) · JOINT Lave-Linge CUVE (repère 130, 29.9 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 130, 52.82 €)
