Vue éclatée four ARTHUR MARTIN AOB45400X FR AFIPR 94425072500
Découvrez la vue éclatée complète four ARTHUR MARTIN AOB45400X FR AFIPR 94425072500, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four ARTHUR MARTIN AOB45400X FR AFIPR 94425072500 et éviter les pannes imprévues. 28 pièces référencées.

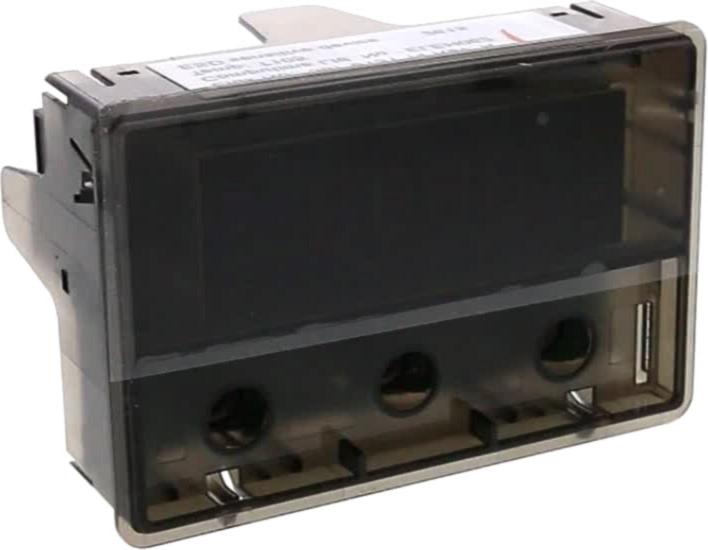

Cette vue éclatée ARTHUR MARTIN AOB45400X FR AFIPR 94425072500 référence 28 pièces détachées, dont programmateur four, moteur four ventilateur, thermostat four securite, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARTHUR MARTIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Cuisinière VOUTE 2300W (repère 10, 65.35 €) · RESISTANCE Four SOLE 1000w (repère 10, 57.03 €) · GRILLE Four 438*325mm (repère 999, 70.18 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière VOUTE 2300W (repère 10, 65.35 €) · RESISTANCE Four SOLE 1000w (repère 10, 57.03 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR (repère 4, 78.93 €) · THERMOSTAT Four SECURITE (repère 8, 48.67 €) · ECROU Four VENTILATEUR (repère 527, 11.17 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT DE FOUR 4 CROCHETS (repère 130, 43.25 €) · VITRE Four INTERIEUR 504*397 (repère 312, 101.12 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four SECURITE (repère 8, 48.67 €) · JOINT DE FOUR 4 CROCHETS (repère 130, 43.25 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
