Vue éclatée lave linge ATLANTIC A805A+
Découvrez la vue éclatée complète lave linge ATLANTIC A805A+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ATLANTIC A805A+ et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée ATLANTIC A805A+ référence 90 pièces détachées, dont vis lave-linge 4.2*16, vis lave-linge 4.2*13, dessus lave-linge couvercle 597*482, avec leur position sur le schéma constructeur.
Réparer son lave-linge ATLANTIC : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm (5.11 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE * (repère 9, 10.65 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 19.93 €) · JOINT Lave-Linge HUBLOT (repère 118, 41.62 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1227H6EL EH97 (repère 100, 27.32 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm (5.11 €) · TRAPPE Lave-Linge Pompe de vidange 115*100 (repère 23, 25.29 €) · BALLE Lave-Linge DURITE VIDANGE (repère 210, 10.78 €) · TUYAU Lave-Linge VIDANGE (repère 219, 13.86 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE PORTE (repère 15, 3.87 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 26, 3.98 €) · AMORTISSEUR Lave-Linge 80N axe=11mm (repère 104, 22.06 €) · AMORTISSEUR Lave-Linge 80N (repère 104, 26.65 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

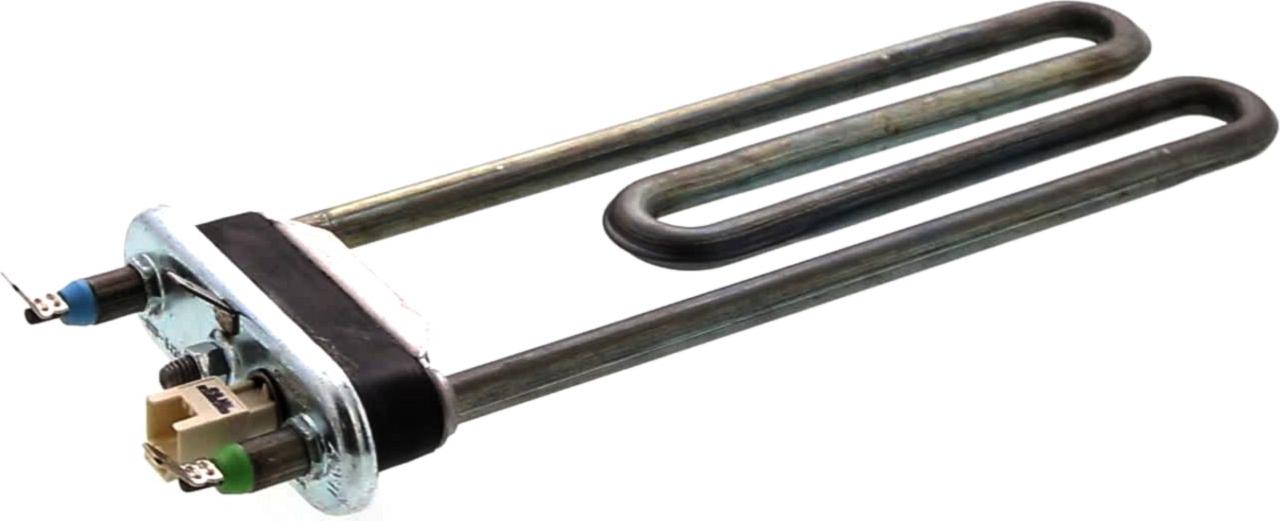

Sur cette vue : CLIPS Lave-Linge FIXATION RESISTANCE (repère 115, 9.62 €) · RESISTANCE Lave-Linge 1850W 220mm +SONDE (repère 121, 44.77 €) · Résistance Lave-Linge 1850W (repère 121, 43.04 €) · RESISTANCE Lave-Linge 1850W 215mm (repère 121, 43.15 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/MEUBLE * (repère 9, 10.65 €) · COURROIE Lave-Linge 1227H6EL EH97 (repère 100, 27.32 €) · AMORTISSEUR Lave-Linge 80N axe=11mm (repère 104, 22.06 €) · AMORTISSEUR Lave-Linge 80N (repère 104, 26.65 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 5.63 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 19.93 €) · JOINT Lave-Linge HUBLOT (repère 118, 41.62 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 119, 14.55 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
