Vue éclatée lave linge FAGOR FF-135 FF.135 FF135 905112201
Découvrez la vue éclatée complète lave linge FAGOR FF-135 FF.135 FF135 905112201, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAGOR FF-135 FF.135 FF135 905112201 et éviter les pannes imprévues. 73 pièces référencées.
Cette vue éclatée FAGOR FF-135 FF.135 FF135 905112201 référence 73 pièces détachées, dont dessus lave-linge top, support lave-linge fixation top, cache lave-linge vis top, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : PALIER Lave-Linge ROULEMENTS+JOINT (repère 71, 54.4 €) · JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 28.44 €) · JOINT Lave-Linge HUBLOT (repère 117, 37.13 €) · COLLIER Lave-Linge MEUBLE-JOINT HUBLOT (repère 118, 53.61 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1184J5 (repère 121, 18.79 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 161, 21.51 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

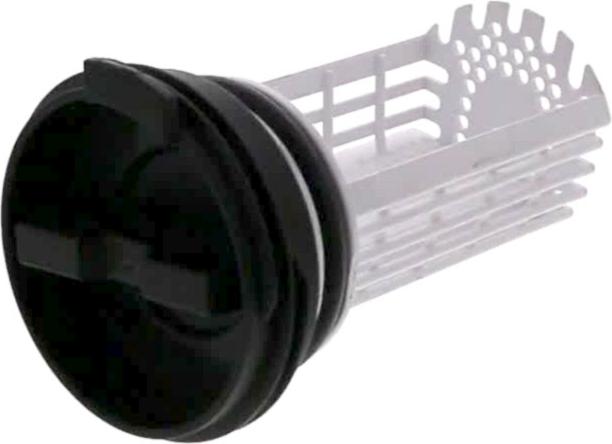

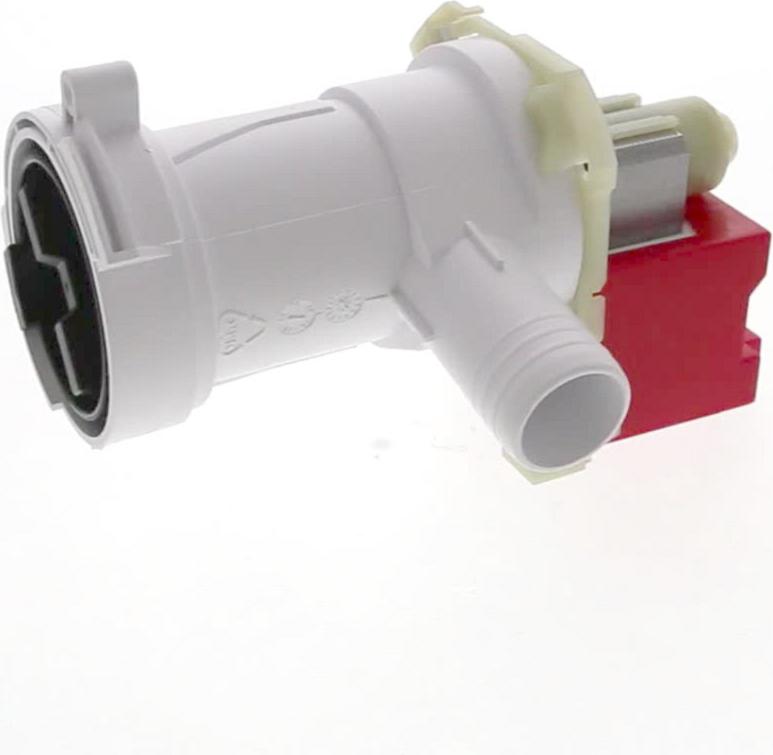

Sur cette vue : TUYAU VIDANGE (repère 146, 30.52 €) · Pompe de vidange Lave-Linge EBS256-3307 (repère 168, 40.6 €) · BOUCHON Lave-Linge Pompe de vidange VISSE (repère 274, 25.37 €) · BOUCHON Lave-Linge POMPE VIDANGE (repère 274, 30.73 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : DOUILLE Lave-Linge SUPPORT RESSORT CUVE (repère 10, 27.11 €) · RESSORT Lave-Linge TAMBOUR 200MM 27 STRIES (repère 11, 50.83 €) · AMORTISSEUR Lave-Linge 120N "unitaire" (repère 35, 70.78 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 71, 54.4 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 28.44 €) · Résistance Lave-Linge 1850W (repère 163, 67.18 €) · Thermostat Lave-Linge NC96TR-791 (repère 164) · Thermostat Lave-Linge 96°C-50°C (repère 164).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge 120N "unitaire" (repère 35, 70.78 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 71, 54.4 €) · JOINT Lave-Linge THERMOSTAT SECURITE (repère 87, 28.44 €) · JOINT Lave-Linge HUBLOT (repère 117, 37.13 €) · COLLIER Lave-Linge MEUBLE-JOINT HUBLOT (repère 118, 53.61 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 118, 52.1 €) · COURROIE Lave-Linge 1184J5 (repère 121, 18.79 €) · CUVE Lave-Linge PALIER+JOINT (repère 123, 144.37 €)
