Vue éclatée seche linge FAGOR SFS52E 248AFOEEA

Name: FAGOR SFS52E 248AFOEEA
Brand: FAGOR
SKU: SFS52E 248AFOEEA

Découvrez la vue éclatée complète seche linge FAGOR SFS52E 248AFOEEA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge FAGOR SFS52E 248AFOEEA et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée FAGOR SFS52E 248AFOEEA référence 17 pièces détachées, dont patin sèche-linge plastique, capteur sèche-linge humidite, lamelle sèche-linge contact, avec leur position sur le schéma constructeur.

Réparer son sèche-linge FAGOR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge 1800W+1000W *promo* REC0001 (repère 12, 42.29 €) · THERMOSTAT Sèche-Linge NC130 130° "remplacé usine par 150°" (repère 16, 16.65 €) · Thermostat Sèche-Linge SECURITE NC150 (repère 17, 16.25 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : CONDENSATEUR 8uF 450V (repère 15, 10.08 €) · COURROIE 278H4 (repère 18, 11.39 €) · KIT Sèche-Linge POULIE + COURROIE TAMBOUR (repère 20, 65.23 €) · COURROIE Sèche-Linge 1965H6 MAEL (repère 21, 27.34 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : PATIN Sèche-Linge PLASTIQUE (repère 2, 32.45 €) · FEUTRE Sèche-Linge GAINE (repère 19).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

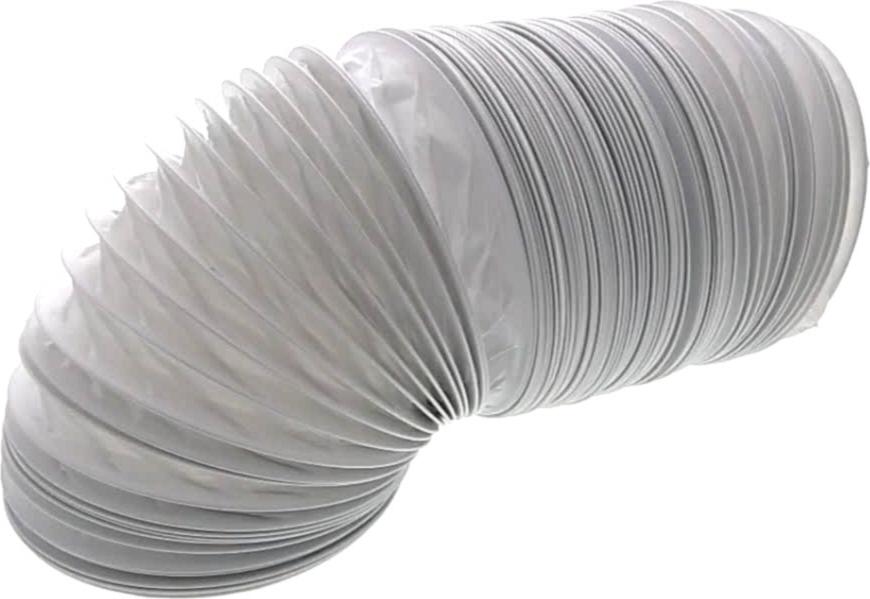

Sur cette vue : TUYAU Sèche-Linge EVACUATION D100mm 3m (repère 10, 20.76 €) · FILTRE Sèche-Linge + SUPPORT (repère 12) · FILTRE Sèche-Linge (repère 13, 27.52 €) · FEUTRE Sèche-Linge GAINE (repère 19).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PATIN Sèche-Linge PLASTIQUE (repère 2, 32.45 €) · LAMELLE Sèche-Linge CONTACT (repère 6, 39.28 €) · FILTRE Sèche-Linge + SUPPORT (repère 12) · FILTRE Sèche-Linge (repère 13, 27.52 €) · CONDENSATEUR 8uF 450V (repère 15, 10.08 €) · THERMOSTAT Sèche-Linge NC130 130° "remplacé usine par 150°" (repère 16, 16.65 €) · Thermostat Sèche-Linge SECURITE NC150 (repère 17, 16.25 €) · COURROIE 278H4 (repère 18, 11.39 €)
