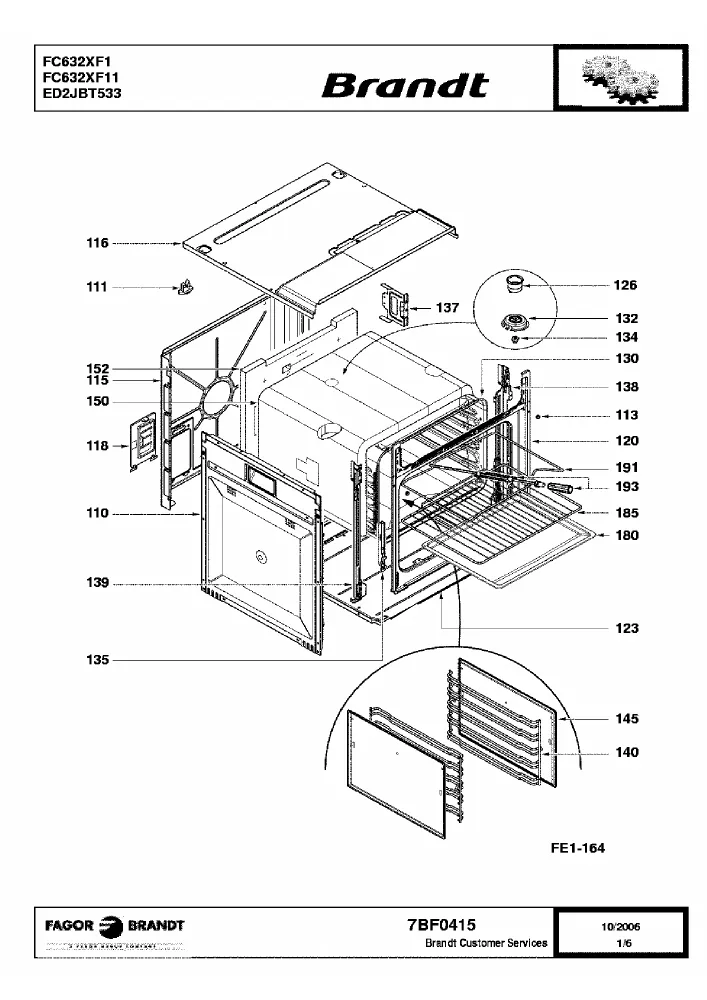

Vue éclatée four BRANDT FC632XF1 FC632XF11
Découvrez la vue éclatée complète four BRANDT FC632XF1 FC632XF11, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BRANDT FC632XF1 FC632XF11 et éviter les pannes imprévues. 39 pièces référencées.
Cette vue éclatée BRANDT FC632XF1 FC632XF11 référence 39 pièces détachées, dont clips four ensemble(6), butee four lot de 2, cheminee four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BRANDT : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four LATERAL Gauche ou Droit (repère 140, 42.99 €) · GRILLE Four 445*355 (repère 185, 59.1 €) · Résistance Cuisinière GRILL 1800+800 = 2600w A14261 28800077 (repère 360, 78.83 €) · JOINT Cuisinière Résistance GRILL (repère 361, 51.2 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière GRILL 1800+800 = 2600w A14261 28800077 (repère 360, 78.83 €) · JOINT Cuisinière Résistance GRILL (repère 361, 51.2 €) · RESISTANCE Four SOLE 1200w (repère 365, 45.79 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four SECURITE (repère 253, 55.12 €) · THERMOSTAT Four SECURITE 110°C (repère 254, 53.22 €) · MANETTE Four Commutateur OU Thermostat NOIRE *DESTOCKAGE* (repère 305, 45.39 €) · SONDE Four TEMP FOUR (repère 362, 98.91 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : SUPPORT Four CHARNIERE (repère 135, 30.12 €) · VITRE Four EXTERIEURE (repère 202, 81.08 €) · AGRAFE Four FIXATION VITRE Extérieure " lot de 2" (repère 206, 45.25 €) · CONTRE PORTE Cuisinière +VITRE Intérieure (repère 220, 146.38 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière MOUFFLE (repère 221, 43.36 €) · THERMOSTAT Four SECURITE (repère 253, 55.12 €) · THERMOSTAT Four SECURITE 110°C (repère 254, 53.22 €) · MANETTE Four Commutateur OU Thermostat NOIRE *DESTOCKAGE* (repère 305, 45.39 €) · JOINT Cuisinière Résistance GRILL (repère 361, 51.2 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
