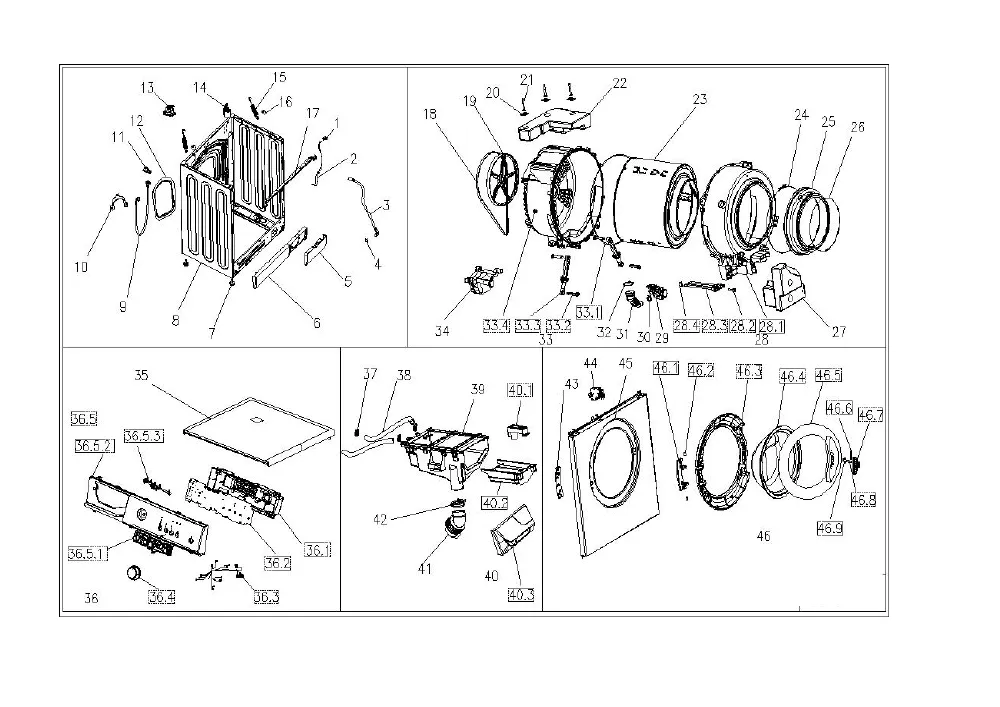

Vue éclatée lave linge Vivax WFL-1001

Name: Vivax WFL-1001
Brand: Vivax
SKU: WFL-1001

Découvrez la vue éclatée complète lave linge Vivax WFL-1001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge Vivax WFL-1001 et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée Vivax WFL-1001 référence 23 pièces détachées, dont tuyau lave-linge vidange, pied lave-linge, electrovanne lave-linge, avec leur position sur le schéma constructeur.

Réparer son lave-linge Vivax : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 25, 69.89 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 26, 15.66 €) · DURITE Lave-Linge CUVE/POMPE (repère 31, 30.06 €) · DURITE Lave-Linge BOITE CUVE (repère 41, 30.63 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 14, 29.68 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 18, 19.1 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 3, 17.62 €) · POMPE Lave-Linge VIDANGE (repère 29, 41.47 €) · DURITE Lave-Linge CUVE/POMPE (repère 31, 30.06 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AMORTISSEUR Lave-Linge (repère 33, 18.21 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 28, 32.75 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Lave-Linge ANTIPARASITE (repère 14, 29.68 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 18, 19.1 €) · JOINT Lave-Linge HUBLOT (repère 25, 69.89 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 26, 15.66 €) · AMORTISSEUR Lave-Linge (repère 33, 18.21 €)
