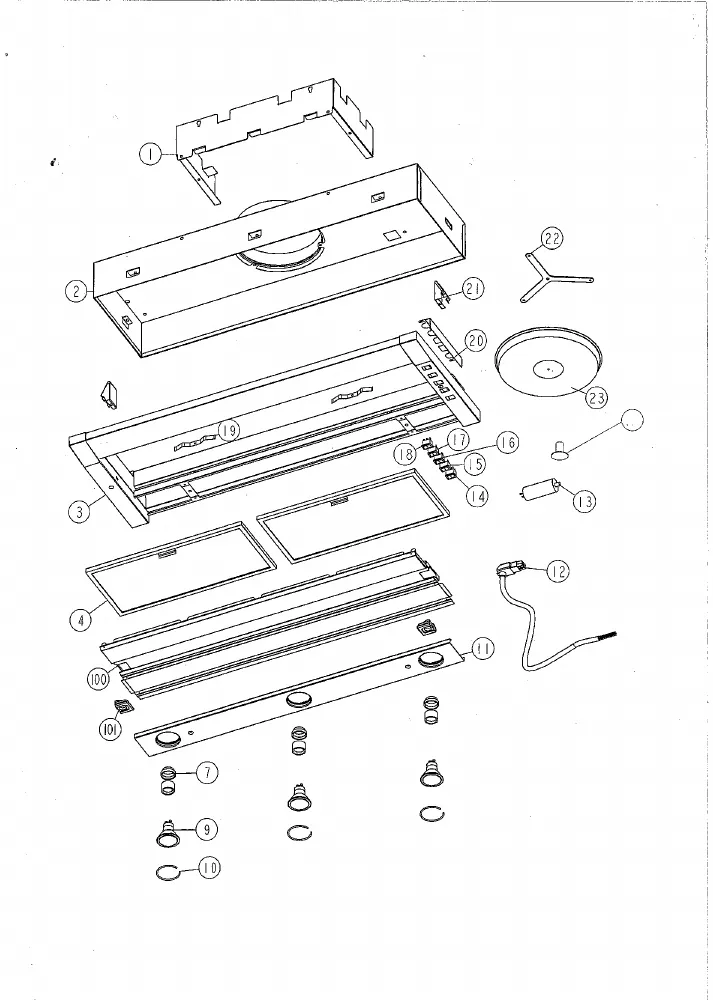

Vue éclatée hotte aspirante ROBLIN QUARTZ609

Name: ROBLIN QUARTZ609
Brand: ROBLIN
SKU: QUARTZ609

Découvrez la vue éclatée complète hotte aspirante ROBLIN QUARTZ609, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante ROBLIN QUARTZ609 et éviter les pannes imprévues. 15 pièces référencées.

Cette vue éclatée ROBLIN QUARTZ609 référence 15 pièces détachées, dont filtre hotte metal 467*177, filtre hotte metal, douille hotte complete halogene, avec leur position sur le schéma constructeur.

Réparer son hotte aspirante ROBLIN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

N'aspire plus ou fait du bruit

Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

Sur cette vue : CONDENSATEUR Hotte 10Uf (repère 16, 26.97 €).

Filtres et éclairage

Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

Sur cette vue : FILTRE Hotte METAL 467*177 (repère 4, 64.85 €) · FILTRE Hotte METAL (repère 7, 50.66 €) · CLIPS Hotte LAMPE (repère 11, 7.72 €) · Interrupteur Hotte INVERSEUR POS 4 (repère 12, 21.45 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Hotte METAL 467*177 (repère 4, 64.85 €) · FILTRE Hotte METAL (repère 7, 50.66 €) · CONDENSATEUR Hotte 10Uf (repère 16, 26.97 €) · SUPPORT Hotte FILTRE CHARBON (repère 20, 26.01 €) · FILTRE Hotte CHARBON 232mm (repère 21, 14.13 €) · VIS Hotte FILTRE CHARBON (repère 100, 14.2 €)
