Vue éclatée réfrigérateur AIRLUX RMF30A
Découvrez la vue éclatée complète réfrigérateur AIRLUX RMF30A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur AIRLUX RMF30A et éviter les pannes imprévues. 37 pièces référencées.
Cette vue éclatée AIRLUX RMF30A référence 37 pièces détachées, dont crochet froid porte freezer, axe froid charniere inférieur "unitaire", poignee froid porte freezer prnet, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur AIRLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

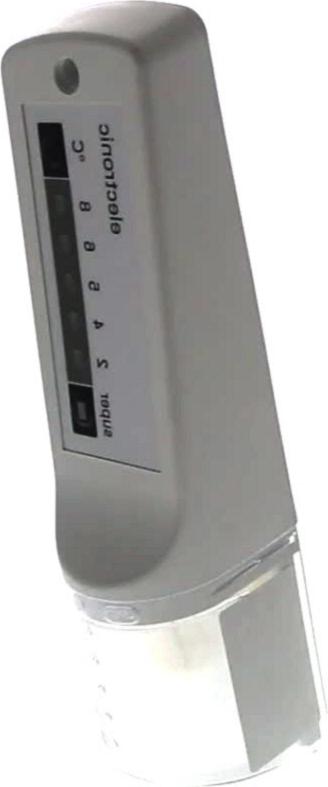

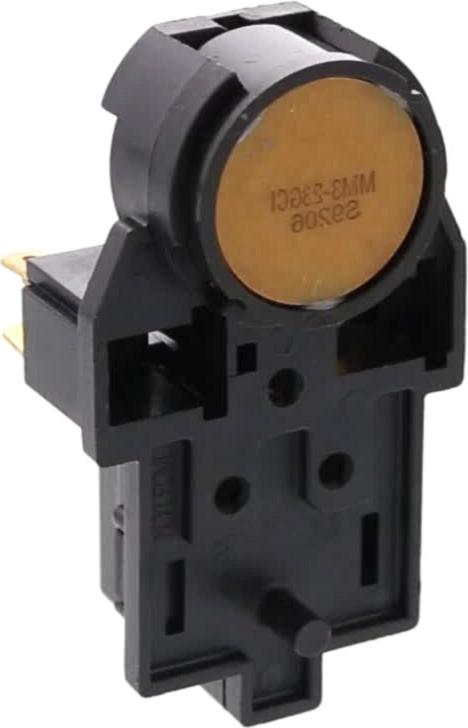

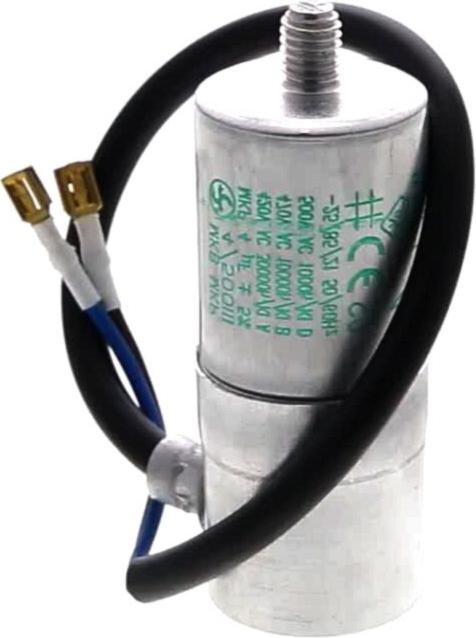

Sur cette vue : THERMOSTAT Froid BOITIER COMPLET (repère 127, 204.84 €) · CONDENSATEUR Froid 4Uf (repère 304, 34.6 €) · RELAIS Froid Démarrage MM8-614B9226P 330M355 (repère 307) · BAC Froid COMPRESSEUR (repère 309, 16.06 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 125).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 125).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CROCHET Froid PORTE FREEZER (repère 101, 12.38 €) · CHARNIERE Froid Inférieur Porte FREEZER unitaire (repère 102, 21.05 €) · AXE Froid CHARNIERE Inférieur "unitaire" (repère 103, 10.44 €) · POIGNEE Froid PORTE FREEZER prnet (repère 104, 41.58 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE FREEZER (repère 122, 51.68 €) · THERMOSTAT Froid BOITIER COMPLET (repère 127, 204.84 €) · JOINT Froid PORTE 1675*515 (repère 202, 99.57 €) · CONDENSATEUR Froid 4Uf (repère 304, 34.6 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
