Vue éclatée four AIRLUX FMP76A
Découvrez la vue éclatée complète four AIRLUX FMP76A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four AIRLUX FMP76A et éviter les pannes imprévues. 35 pièces référencées.
Cette vue éclatée AIRLUX FMP76A référence 35 pièces détachées, dont joint four moufle 14 crochets, support four, tole four ventilateur tangentiel, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière AIRLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

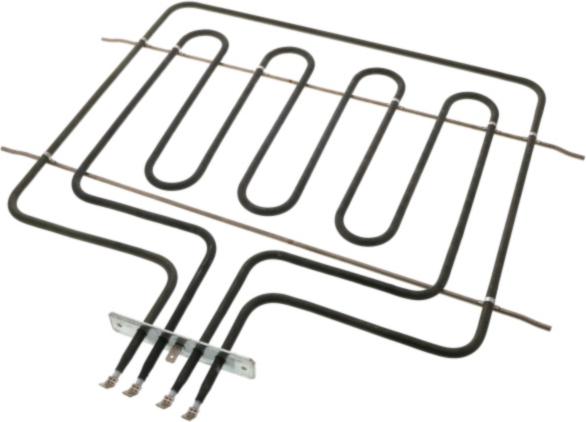

Sur cette vue : Résistance Four Supérieur 900+1600W E (repère 100) · RESISTANCE Four 2500W RONDE (repère 102, 34.82 €) · GRILLE Four (repère 107, 149839956.39 €) · Résistance Four Inférieur 1300W (repère 112, 56.95 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four Supérieur 900+1600W E (repère 100) · RESISTANCE Four 2500W RONDE (repère 102, 34.82 €) · Résistance Four Inférieur 1300W (repère 112, 56.95 €) · SUPPORT Four Résistance Inférieur (repère 113, 28.3 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

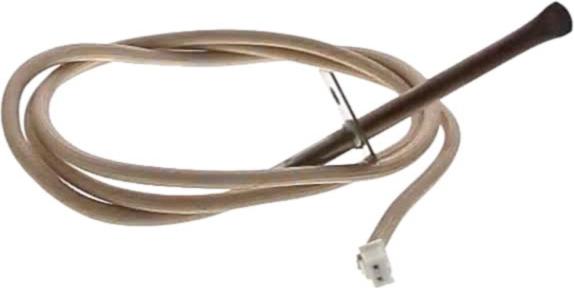

Sur cette vue : TOLE Four VENTILATEUR TANGENTIEL (repère 9, 49.32 €) · SONDE Four (repère 29, 51.09 €) · THERMOSTAT Four SECURITE (repère 584, 31.44 €) · VENTILATEUR Four TANGENTIEL (repère 587, 69.01 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four MOUFLE 14 CROCHETS (repère 2) · CHARNIERE Four FEMELLE (repère 17, 13.75 €) · VITRE Four INTERIEURE 410*310 (repère 358, 86.55 €) · CHARNIERE Four Porte FOUR (repère 360, 36.81 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four MOUFLE 14 CROCHETS (repère 2) · THERMOSTAT Four SECURITE (repère 584, 31.44 €)
