Vue éclatée four AIRLUX AFSP13BKN

Name: AIRLUX AFSP13BKN
Brand: AIRLUX
SKU: AFSP13BKN

Découvrez la vue éclatée complète four AIRLUX AFSP13BKN, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four AIRLUX AFSP13BKN et éviter les pannes imprévues. 16 pièces référencées.

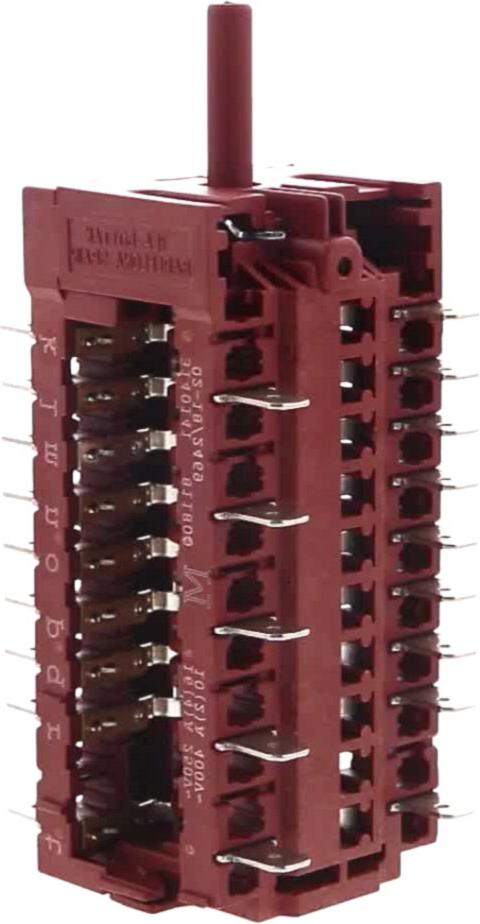

Cette vue éclatée AIRLUX AFSP13BKN référence 16 pièces détachées, dont commutateur four 3140141 811800, charniere four droit ou gauche, resistance four superieure 1400w+1000w, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière AIRLUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : RESISTANCE Four SUPERIEURE 1400W+1000W (repère 7, 93.99 €) · RESISTANCE Four CHALEUR TOURNANTE (repère 10, 64.85 €) · RESISTANCE Four 470 OHM 30W (repère 15, 26.8 €) · RESISTANCE Four INFERIEURE 1000W A13512 (repère 24, 52.05 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : THERMOSTAT Froid 80-70 (repère 33, 9.54 €) · SONDE Four (repère 53, 76.07 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : CHARNIERE Four Droit ou Gauche (repère 6, 53.69 €) · VITRE Four INTERIEURE 502*432 (repère 12, 126.27 €) · FIXATION Four GAUCHE VITRE INTERIEURE (repère 13, 8.17 €) · FIXATION Four DROITE VITRE INTERIEURE (repère 14, 8.6 €).
