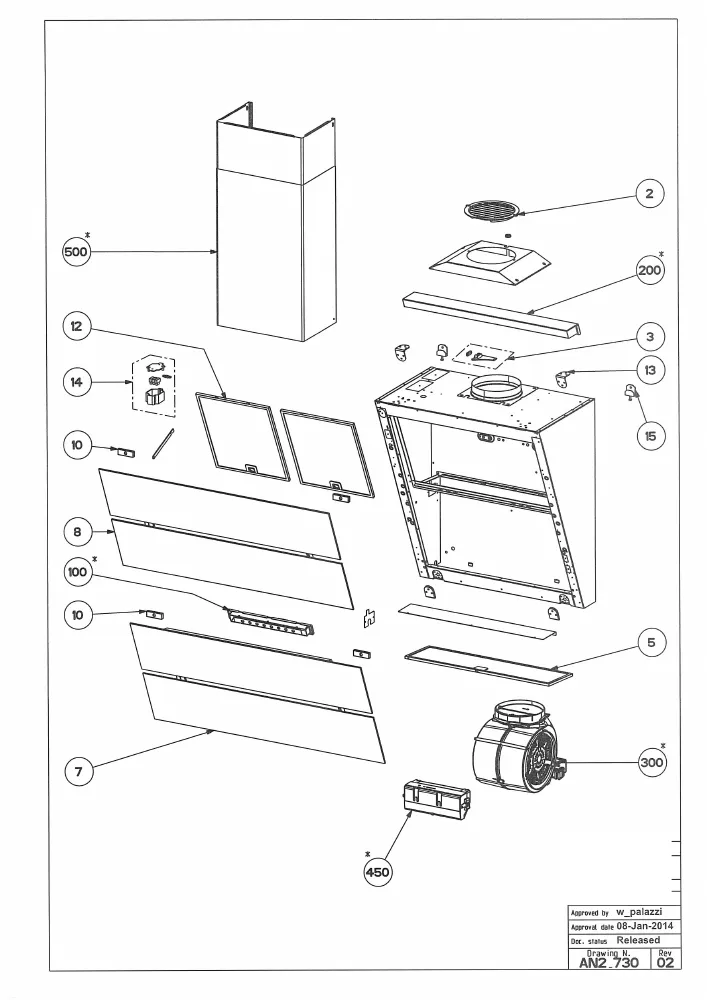

Vue éclatée hotte aspirante ROBLIN CREATIX M800 VERRE NR 5066002
Découvrez la vue éclatée complète hotte aspirante ROBLIN CREATIX M800 VERRE NR 5066002, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante ROBLIN CREATIX M800 VERRE NR 5066002 et éviter les pannes imprévues. 16 pièces référencées.
Cette vue éclatée ROBLIN CREATIX M800 VERRE NR 5066002 référence 16 pièces détachées, dont grille hotte sortie, filtre hotte metal 144*500, panneau hotte front supérieur n, avec leur position sur le schéma constructeur.
Réparer son hotte aspirante ROBLIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
N'aspire plus ou fait du bruit
Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.
Sur cette vue : TURBINE Hotte D23.701R01 D150MM H137MM (repère 302, 44.8 €) · TURBINE Hotte (repère 302, 45.72 €) · CONDENSATEUR Hotte 5uf (repère 312, 78.71 €) · MOTEUR Hotte 991.0435.823 (repère 399, 360.12 €).
Filtres et éclairage
Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.
Sur cette vue : FILTRE Hotte METAL 144*500 (repère 5, 114.52 €) · FILTRE Hotte METAL 252*300 (repère 12, 146.98 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Hotte METAL 144*500 (repère 5, 114.52 €) · FILTRE Hotte METAL 252*300 (repère 12, 146.98 €) · CONDENSATEUR Hotte 5uf (repère 312, 78.71 €)
