Vue éclatée hotte aspirante ROBLIN PILOT PRO INSONORISE

Name: ROBLIN PILOT PRO INSONORISE
Brand: ROBLIN
SKU: PILOT PRO INSONORISE

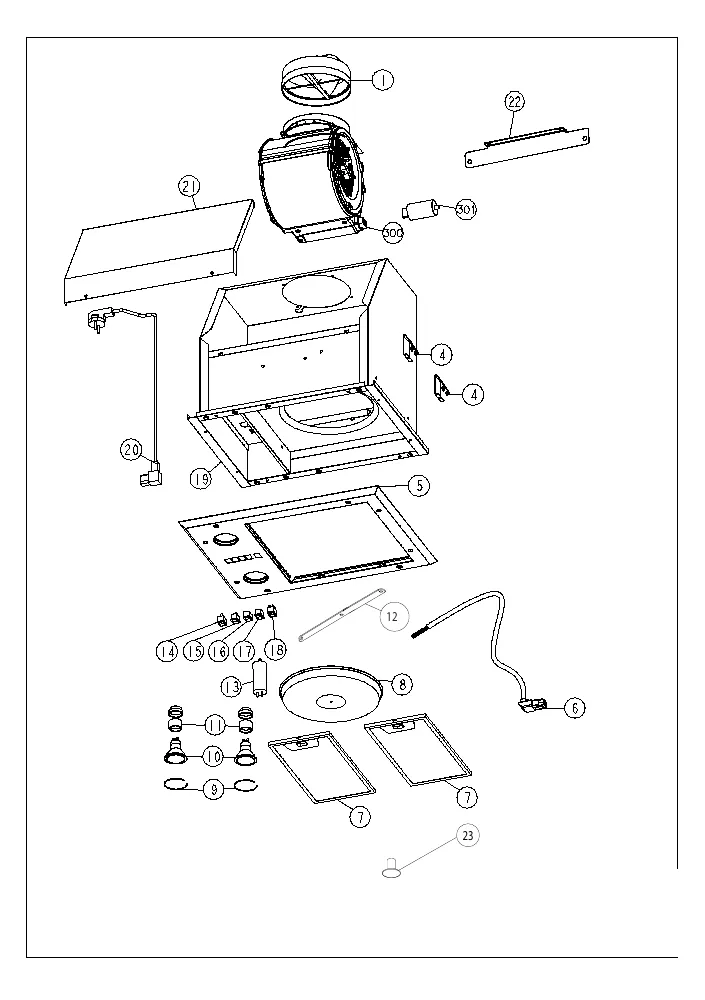

Découvrez la vue éclatée complète hotte aspirante ROBLIN PILOT PRO INSONORISE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante ROBLIN PILOT PRO INSONORISE et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée ROBLIN PILOT PRO INSONORISE référence 18 pièces détachées, dont clapet hotte antiretour d150, support hotte hotte, cablage hotte inter/moteur, avec leur position sur le schéma constructeur.

Réparer son hotte aspirante ROBLIN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

N'aspire plus ou fait du bruit

Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

Sur cette vue : CABLAGE Hotte INTER/MOTEUR (repère 6, 81.17 €) · CONDENSATEUR Hotte 10Uf (repère 13, 28.74 €) · CONDENSATEUR 10uF 450V (repère 301, 15.55 €).

Filtres et éclairage

Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

Sur cette vue : FILTRE Hotte METAL 290*145*8 (repère 7, 84.77 €) · FILTRE Hotte CHARBON 232mm (repère 8, 14.13 €) · CLIPS Hotte LAMPE (repère 9, 6.58 €) · SUPPORT Hotte FILTRE CHARBON (repère 12).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Hotte METAL 290*145*8 (repère 7, 84.77 €) · FILTRE Hotte CHARBON 232mm (repère 8, 14.13 €) · SUPPORT Hotte FILTRE CHARBON (repère 12) · CONDENSATEUR Hotte 10Uf (repère 13, 28.74 €) · VIS Hotte FILTRE CHARBON (repère 23, 11.91 €) · CONDENSATEUR 10uF 450V (repère 301, 15.55 €)
