Vue éclatée réfrigérateur EDSON E3200VTA+ CODE 641815

Découvrez la vue éclatée complète réfrigérateur EDSON E3200VTA+ CODE 641815, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur EDSON E3200VTA+ CODE 641815 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 22.91 €
FLECHE Froid INDIC ZONE 0-4°C
FLECHE Froid INDIC ZONE 0-4°C
Prix indicatif : 9.61 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 9.47 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 9.71 €
CHARNIERE Froid Supérieur Droit
CHARNIERE Froid Supérieur Droit
Position : 2
Prix indicatif : 11.34 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 1.87 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 2.35 €
BOUCHON Froid GRAND MODELE NOIR
BOUCHON Froid GRAND MODELE NOIR
Position : 12
Prix indicatif : 2.69 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 15.31 €
TIGE Froid DEGIVRAGE
TIGE Froid DEGIVRAGE
Position : 14
Prix indicatif : 6.03 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 5.63 €
GRILLE Froid Congélateur 3200 SW
GRILLE Froid Congélateur 3200 SW
Position : 19
Prix indicatif : 9.52 €
GRILLE Froid Congélateur 3200 SW
GRILLE Froid Congélateur 3200 SW
Position : 19
Prix indicatif : 26.98 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.93 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 12.23 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.55 €
COUVERCLE Froid BOITIER LAMPE 360
COUVERCLE Froid BOITIER LAMPE 360
Position : 28
Prix indicatif : 15.29 €
CLAYETTE Froid VERRE+ENTOURAGE 450*301 SW VBE1826
CLAYETTE Froid VERRE+ENTOURAGE 450*301 SW VBE1826
Position : 37
Prix indicatif : 37.66 €
DESSUS Froid BAC LEGUMES 451*300
DESSUS Froid BAC LEGUMES 451*300
Position : 39
Prix indicatif : 25.69 €
ENJOLIVEUR Froid DESSUS BAC LEGUMES Blanc SW
ENJOLIVEUR Froid DESSUS BAC LEGUMES Blanc SW
Position : 40
Prix indicatif : 8.04 €
BAC Froid LEGUMES 3200ANK TRANSPARENT BLEU VBE1806
BAC Froid LEGUMES 3200ANK TRANSPARENT BLEU VBE1806
Position : 41
Prix indicatif : 40.97 €
ABATTANT Froid Supérieur Congélateur Transparent foncé VBE1829
ABATTANT Froid Supérieur Congélateur Transparent foncé VBE1829
Position : 91
Prix indicatif : 29.24 €
TIROIR Froid CENTRAL 1450 TRANSPARENT BLEU VBE1828
TIROIR Froid CENTRAL 1450 TRANSPARENT BLEU VBE1828
Position : 92
Prix indicatif : 35.12 €
TIROIR Froid Inférieur Transparent foncé BLEU
TIROIR Froid Inférieur Transparent foncé BLEU
Position : 93
Prix indicatif : 28.56 €
ENJOLIV Froid EVAPORATEUR
ENJOLIV Froid EVAPORATEUR
Position : 95
Prix indicatif : 8.87 €
ENJOLIVEUR Froid EVAPORATEUR
ENJOLIVEUR Froid EVAPORATEUR
Position : 95
Evaporateur Froid Congélateur 3200
Evaporateur Froid Congélateur 3200
Position : 96
Prix indicatif : 82.64 €
Evaporateur Froid Congélateur 3200ANK
Evaporateur Froid Congélateur 3200ANK
Position : 96
Prix indicatif : 108.97 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 100
Prix indicatif : 5.5 €
Thermostat Froid Réfrigérateur 077B6792
Thermostat Froid Réfrigérateur 077B6792
Position : 105
Prix indicatif : 45.06 €
Thermostat Froid Congélateur 077B2403
Thermostat Froid Congélateur 077B2403
Position : 107
Prix indicatif : 44.54 €
VOYANT Froid ROUGE+FIL
VOYANT Froid ROUGE+FIL
Position : 108
Prix indicatif : 10.91 €
VOYANT Froid ORANGE+FIL
VOYANT Froid ORANGE+FIL
Position : 110
Prix indicatif : 11.29 €
BOITE Froid LAMPE Blanc SW
BOITE Froid LAMPE Blanc SW
Position : 112
Prix indicatif : 15.48 €
SUPPORT Froid DROIT Evaporateur Blanc SW
SUPPORT Froid DROIT Evaporateur Blanc SW
Position : 116
Prix indicatif : 14.58 €
SUPPORT Froid Droit ABATTANT Blanc SW VBE586
SUPPORT Froid Droit ABATTANT Blanc SW VBE586
Position : 117
Prix indicatif : 9.61 €
SUPPORT Froid Gauche Evaporateur Blanc SW
SUPPORT Froid Gauche Evaporateur Blanc SW
Position : 119
Prix indicatif : 15.1 €
SUPPORT Froid Gauche ABATTANT Blanc 360 SW VBE0584
SUPPORT Froid Gauche ABATTANT Blanc 360 SW VBE0584
Position : 120
Prix indicatif : 9.24 €
SUPPORT Froid SONDE Thermostat
SUPPORT Froid SONDE Thermostat
Position : 121
Prix indicatif : 4.43 €
VOYANT Froid VERT+FIL
VOYANT Froid VERT+FIL
Position : 123
Prix indicatif : 12.22 €
DOUILLE Froid CHARNIERE 1400
DOUILLE Froid CHARNIERE 1400
Position : 151
Prix indicatif : 2.89 €
Porte Froid Réfrigérateur "3200ANK" SW
Porte Froid Réfrigérateur "3200ANK" SW
Position : 155
Prix indicatif : 128.11 €
ABATTANT Froid BALCONNET 1400ANK TRANSPARENT BLEU VBE1810
ABATTANT Froid BALCONNET 1400ANK TRANSPARENT BLEU VBE1810
Position : 156
Prix indicatif : 20.16 €
COUVERCLE Froid BALCONNET Supérieur 1400 TRANSPARENT BLEU
COUVERCLE Froid BALCONNET Supérieur 1400 TRANSPARENT BLEU
Position : 156
Prix indicatif : 16.54 €
Balconnnet Froid Inférieur TRANSPARENT BLEU 140
Balconnnet Froid Inférieur TRANSPARENT BLEU 140
Position : 157
Prix indicatif : 26.07 €
SUPPORT Froid OEUFS 198*91 VBE524 99603665
SUPPORT Froid OEUFS 198*91 VBE524 99603665
Position : 159
Prix indicatif : 10.56 €
SUPPORT Froid OEUFS
SUPPORT Froid OEUFS
Position : 159
Prix indicatif : 9.78 €
VIS Froid
VIS Froid
Position : 172
Prix indicatif : 2.25 €
BALCONNET Froid Supérieur 1400ANK TRANSPARENT BLEU
BALCONNET Froid Supérieur 1400ANK TRANSPARENT BLEU
Position : 175
Prix indicatif : 21.68 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 77.61 €
SUPPORT Froid CABLE
SUPPORT Froid CABLE
Position : 206
Prix indicatif : 6.1 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.63 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 15.62 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 10.09 €

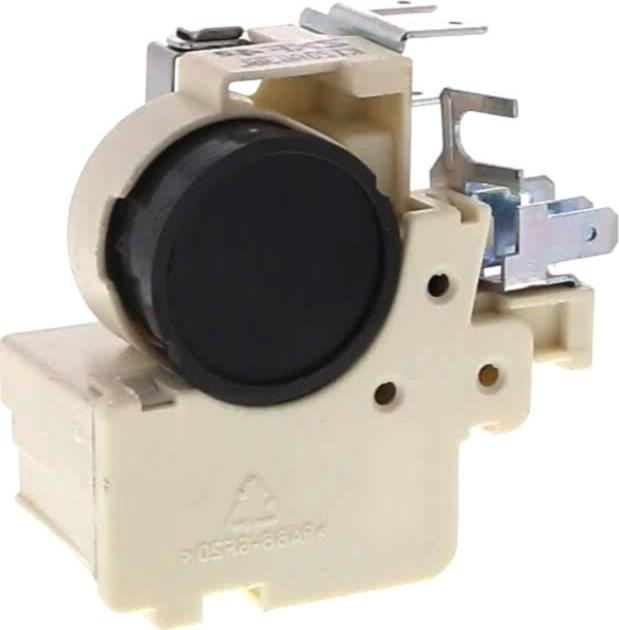

RELAIS Froid Démarrage+thermique HXK80AA
RELAIS Froid Démarrage+thermique HXK80AA
Position : 211
Prix indicatif : 32.77 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.06 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.22 €
BAC Froid DEGIVRAGE Blanc 1400ANK SW
BAC Froid DEGIVRAGE Blanc 1400ANK SW
Position : 214
Prix indicatif : 14.62 €
DESHYDRATEUR Froid 10gr
DESHYDRATEUR Froid 10gr
Position : 215
Prix indicatif : 10.17 €
DESHYDRATEUR Froid 7.5G
DESHYDRATEUR Froid 7.5G
Position : 215
Prix indicatif : 12.31 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 43.1 €
COMPRESSEUR Froid HXK80AA R600A remplace par AZ100CY1B
COMPRESSEUR Froid HXK80AA R600A remplace par AZ100CY1B
Position : 217
Prix indicatif : 173 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 218
Prix indicatif : 73.68 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 218
Prix indicatif : 59.04 €
FIL Froid MASSE
FIL Froid MASSE
Position : 219
Prix indicatif : 13.69 €
ECROU Froid
ECROU Froid
Position : 220
Prix indicatif : 2.72 €
RONDELLE Froid
RONDELLE Froid
Position : 221
Prix indicatif : 2.43 €
PIED Froid ARRIERE
PIED Froid ARRIERE
Position : 223
Prix indicatif : 5.67 €
JOINT Froid PORTE Congélateur 3200 SW
JOINT Froid PORTE Congélateur 3200 SW
Position : 459
Prix indicatif : 36.94 €
JOINT Froid PORTE Réfrigérateur 3200 SW
JOINT Froid PORTE Réfrigérateur 3200 SW
Position : 460
Prix indicatif : 47.78 €
VIS Froid CHARNIERE M5*20
VIS Froid CHARNIERE M5*20
Position : 463
Prix indicatif : 2.52 €
PIED Froid CHARNIERE AVANT Droit remplacée par KIT GAUCHE+DROIT+AXE
PIED Froid CHARNIERE AVANT Droit remplacée par KIT GAUCHE+DROIT+AXE
Position : 471
Prix indicatif : 12.94 €
AXE Froid Charnière Inférieur remplacé par KIT PIED CHARNIERE GAUCHE+DROIT+AXE
AXE Froid Charnière Inférieur remplacé par KIT PIED CHARNIERE GAUCHE+DROIT+AXE
Position : 472
Prix indicatif : 14.84 €
PIED Froid AVANT Gauche VBE1845 99603804 SOL1 31mm
PIED Froid AVANT Gauche VBE1845 99603804 SOL1 31mm
Position : 474
Prix indicatif : 13.47 €
Balconnnet Froid CENTRAL 1400ANK TRANSPARENT BLEU VBE1808
Balconnnet Froid CENTRAL 1400ANK TRANSPARENT BLEU VBE1808
Position : 475
Prix indicatif : 25.57 €
KIT Froid ENCASTREMENT 3200 SW
KIT Froid ENCASTREMENT 3200 SW
Position : 476
Prix indicatif : 30.86 €
CORNIERE Froid Supérieur SW
CORNIERE Froid Supérieur SW
Position : 477
Prix indicatif : 18.31 €
GLISSIERE Froid SUR MEUBLE 1400 SW
GLISSIERE Froid SUR MEUBLE 1400 SW
Position : 478
Prix indicatif : 7.98 €
GLISSIERE Froid SUR PORTE 1400 SW
GLISSIERE Froid SUR PORTE 1400 SW
Position : 479
Prix indicatif : 7.74 €
VIS Froid
VIS Froid
Position : 480
Prix indicatif : 2.37 €
CHARNIERE Froid CENTRALE 2600
CHARNIERE Froid CENTRALE 2600
Position : 482
Prix indicatif : 14.93 €
CORNIERE Froid INTERMEDIAIRE
CORNIERE Froid INTERMEDIAIRE
Position : 483
Prix indicatif : 6.88 €
SUPPORT Froid THERMOSTAT
SUPPORT Froid THERMOSTAT
Position : 488
Prix indicatif : 8.29 €
Résistance Froid 2W
Résistance Froid 2W
Position : 489
Prix indicatif : 9.77 €
SUPPORT Froid Thermostat SW
SUPPORT Froid Thermostat SW
Position : 490
Prix indicatif : 17.15 €
JOINT Froid SUPPORT
JOINT Froid SUPPORT
Position : 491
Prix indicatif : 2.65 €
DISPLAY Froid BANDEAU
DISPLAY Froid BANDEAU
Position : 492
Prix indicatif : 21.11 €
Protection Froid Interrupteur SUPER
Protection Froid Interrupteur SUPER
Position : 494
Prix indicatif : 10.31 €
SUPPORT Froid EVACUATION
SUPPORT Froid EVACUATION
Position : 495
Prix indicatif : 7.67 €
SUPPORT Froid VBE1866
SUPPORT Froid VBE1866
Position : 496
Prix indicatif : 5.25 €
