Vue éclatée cuisinière BESTRON LD95C61X M9106BD5X7DPD
Découvrez la vue éclatée complète cuisinière BESTRON LD95C61X M9106BD5X7DPD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BESTRON LD95C61X M9106BD5X7DPD et éviter les pannes imprévues. 60 pièces référencées.
Cette vue éclatée BESTRON LD95C61X M9106BD5X7DPD référence 60 pièces détachées, dont support cuisinière bruleur four, chapeau cuisinière auxiliaire avd, chapeau cuisinière semi-rapide arg ard, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BESTRON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

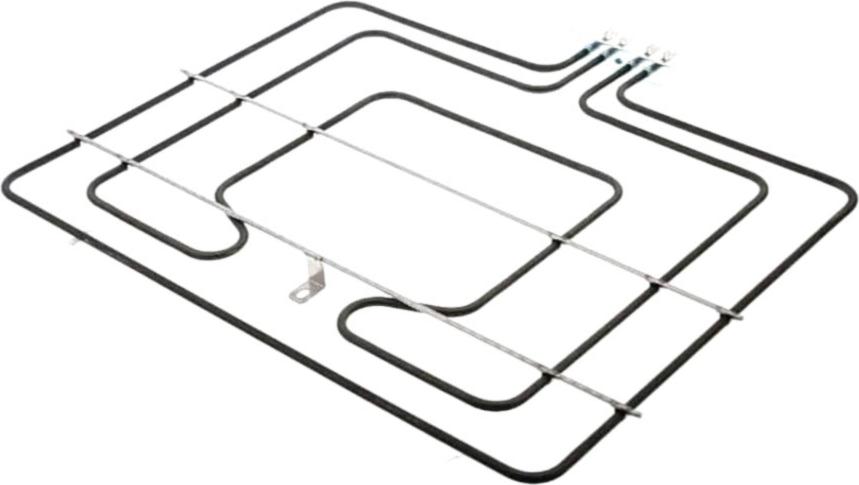

Sur cette vue : RESISTANCE Cuisinière SOLE 1800w (repère 613, 64.44 €) · RESISTANCE Cuisinière GRILL 1800+1200w (repère 614, 74.51 €) · Résistance Cuisinière VOUTE (repère 614, 77.49 €) · RESISTANCE Cuisinière GRILL (repère 614, 77.9 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière SOLE 1800w (repère 613, 64.44 €) · RESISTANCE Cuisinière GRILL 1800+1200w (repère 614, 74.51 €) · Résistance Cuisinière VOUTE (repère 614, 77.49 €) · RESISTANCE Cuisinière GRILL (repère 614, 77.9 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

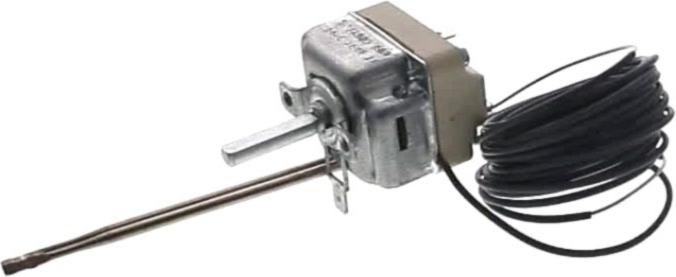

Sur cette vue : SUPPORT Cuisinière FIXATION BULBE Thermostat (repère 38, 4.83 €) · Thermostat Cuisinière DOUBLE BULBE 1500mm 286°C 55.19053.803 (repère 667, 57.76 €) · THERMOSTAT Cuisinière 286°C 2 sondes 5519053803 55.19053.803 (repère 667, 67.56 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Cuisinière PORTE FOUR Gauche OU Droit (repère 446, 30.54 €) · JOINT Cuisinière PORTE FOUR (repère 1409, 27.93 €) · JOINT Cuisinière MOUFLE (repère 1411, 55.94 €) · VITRE Cuisinière Intérieure 739*334 (repère 1421, 55.03 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
SUPPORT Cuisinière FIXATION BULBE Thermostat (repère 38, 4.83 €) · CLIPS Cuisinière BOUGIE (repère 385, 2.32 €) · BOUGIE Cuisinière 700MM (repère 426, 18.93 €) · BOUGIE Cuisinière CENTRALE 350MM av 13/10/10 (repère 428, 24.62 €) · BOUGIE Cuisinière CENTRALE ap 13/10/10 (repère 428, 22.27 €) · Thermostat Cuisinière DOUBLE BULBE 1500mm 286°C 55.19053.803 (repère 667, 57.76 €) · THERMOSTAT Cuisinière 286°C 2 sondes 5519053803 55.19053.803 (repère 667, 67.56 €) · PATIN Cuisinière GRILLE FEUX (repère 943, 2.59 €)
