Vue éclatée réfrigérateur VALBERG VALCB318A+IVT 932722

Découvrez la vue éclatée complète réfrigérateur VALBERG VALCB318A+IVT 932722, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VALBERG VALCB318A+IVT 932722 et éviter les pannes imprévues. 90 pièces référencées.

Cette vue éclatée VALBERG VALCB318A+IVT 932722 référence 90 pièces détachées, dont entretoise froid charniere, indicateur froid zone 0-4°c, fleche froid indic zone 0-4°c, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VALBERG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid THERMOSTAT 245S (repère 29, 12.87 €) · MANETTE Froid Thermostat GRISE (repère 29, 14 €) · SUPPORT Froid Thermostat Réfrigérateur 245S GRIS (repère 104, 15.65 €) · SUPPORT Froid Thermostat Réfrigérateur (repère 104, 10.33 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid DEGIVRAGE (repère 14, 5.27 €) · RACLETTE Froid DEGIVRAGE SW (repère 17, 5.19 €) · SUPPORT Froid SONDE Thermostat (repère 121, 4.07 €) · BAC Froid EAU DEGIVRAGE 260 SW VBE0212 (repère 214, 24.96 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : ENTRETOISE Froid CHARNIERE (7.5 €) · CHARNIERE Froid Supérieur Droit (repère 3, 13.83 €) · CHARNIERE Froid Supérieur GAUCHE 260B (repère 4, 13.83 €) · CHARNIERE Froid Supérieur Droit OU Gauche SANS AXE (repère 4, 17.04 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid THERMOSTAT 245S (repère 29, 12.87 €) · MANETTE Froid Thermostat GRISE (repère 29, 14 €) · JOINT Froid BANDEAU (repère 103, 7.86 €) · SUPPORT Froid Thermostat Réfrigérateur 245S GRIS (repère 104, 15.65 €) · SUPPORT Froid Thermostat Réfrigérateur (repère 104, 10.33 €) · THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm (repère 105, 40.37 €) · SUPPORT Froid SONDE Thermostat (repère 121, 4.07 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

ENTRETOISE Froid CHARNIERE
ENTRETOISE Froid CHARNIERE
Prix indicatif : 7.5 €
INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 26.37 €
FLECHE Froid INDIC ZONE 0-4°C
FLECHE Froid INDIC ZONE 0-4°C
Prix indicatif : 10.12 €
CHARNIERE Froid Supérieur Droit
CHARNIERE Froid Supérieur Droit
Position : 3
Prix indicatif : 13.83 €
CHARNIERE Froid Supérieur GAUCHE 260B
CHARNIERE Froid Supérieur GAUCHE 260B
Position : 4
Prix indicatif : 13.83 €
CHARNIERE Froid Supérieur Droit OU Gauche SANS AXE
CHARNIERE Froid Supérieur Droit OU Gauche SANS AXE
Position : 4
Prix indicatif : 17.04 €
BANDEAU Froid GRIS
BANDEAU Froid GRIS
Position : 6
Prix indicatif : 28.63 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 2.33 €
CHARNIERE Froid CENTRALE 345 ACIER
CHARNIERE Froid CENTRALE 345 ACIER
Position : 9
Prix indicatif : 11.92 €
BOUCHON Froid GRAND MODELE NOIR
BOUCHON Froid GRAND MODELE NOIR
Position : 12
Prix indicatif : 2.52 €
BOUCHON Froid GRAND MODELE GRIS
BOUCHON Froid GRAND MODELE GRIS
Position : 12
Prix indicatif : 3.53 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 16.11 €
TIGE Froid DEGIVRAGE
TIGE Froid DEGIVRAGE
Position : 14
Prix indicatif : 5.27 €
CHARNIERE Froid Inférieur Droit OU Gauche
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 16.01 €
PIED Froid AVANT
PIED Froid AVANT
Position : 16
Prix indicatif : 6.11 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 5.19 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.65 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 13.42 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.45 €
COUVERCLE Froid BOITIER LAMPE 360
COUVERCLE Froid BOITIER LAMPE 360
Position : 28
Prix indicatif : 17.69 €

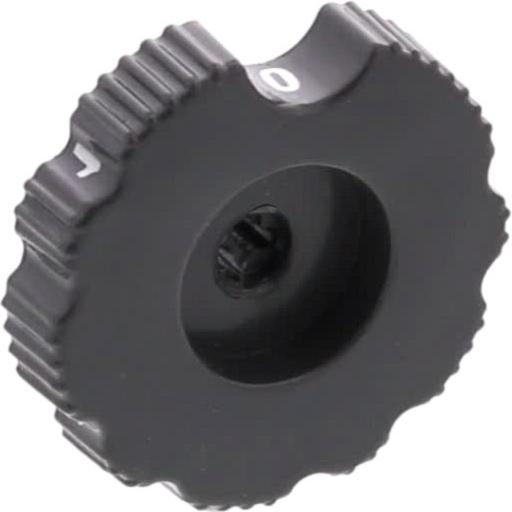

MANETTE Froid THERMOSTAT 245S
MANETTE Froid THERMOSTAT 245S
Position : 29
Prix indicatif : 12.87 €
MANETTE Froid Thermostat GRISE
MANETTE Froid Thermostat GRISE
Position : 29
Prix indicatif : 14 €
CLAYETTE Froid VERRE Blanc 504*320 SW
CLAYETTE Froid VERRE Blanc 504*320 SW
Position : 37
Prix indicatif : 38.87 €
DESSUS Froid BAC LEGUMES 500*302
DESSUS Froid BAC LEGUMES 500*302
Position : 39
Prix indicatif : 27.88 €
PROFIL Froid DESSUS BAC LEGUMES 345 SW
PROFIL Froid DESSUS BAC LEGUMES 345 SW
Position : 40
Prix indicatif : 10.93 €
BAC Froid LEGUMES TRANSPARENT CLAIR 360 VBE571 99602205
BAC Froid LEGUMES TRANSPARENT CLAIR 360 VBE571 99602205
Position : 41
Prix indicatif : 37.98 €
SUPPORT Froid PLINTHE Blanc SW
SUPPORT Froid PLINTHE Blanc SW
Position : 58
Prix indicatif : 5.9 €
SUPPORT Froid PLINTHE SW
SUPPORT Froid PLINTHE SW
Position : 58
Prix indicatif : 5.12 €
VIS Froid PLINTHE
VIS Froid PLINTHE
Position : 59
Prix indicatif : 2.73 €
PLINTHE Froid GRISE
PLINTHE Froid GRISE
Position : 60
Prix indicatif : 38.34 €
ABATTANT Froid Congélateur TRANSPARENT CLAIR 350
ABATTANT Froid Congélateur TRANSPARENT CLAIR 350
Position : 91
Prix indicatif : 27.58 €
TIROIR Froid Congélateur CENTRAL 350 TRANSPARENT CLAIR
TIROIR Froid Congélateur CENTRAL 350 TRANSPARENT CLAIR
Position : 92
Prix indicatif : 46.76 €
TIROIR Froid Congélateur Inférieur TRANSPARENT CLAIR 360
TIROIR Froid Congélateur Inférieur TRANSPARENT CLAIR 360
Position : 93
Prix indicatif : 45.28 €
ENJOLIVEUR Froid Evaporateur
ENJOLIVEUR Froid Evaporateur
Position : 95
Prix indicatif : 10.1 €
Evaporateur Froid Congélateur
Evaporateur Froid Congélateur
Position : 96
Prix indicatif : 80.61 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 100
Prix indicatif : 6.42 €
JOINT Froid BANDEAU
JOINT Froid BANDEAU
Position : 103
Prix indicatif : 7.86 €

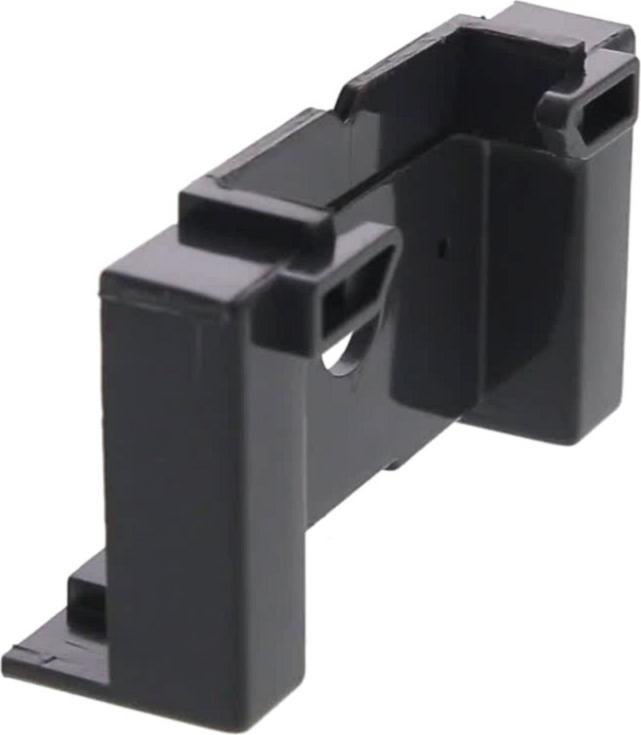

SUPPORT Froid Thermostat Réfrigérateur 245S GRIS
SUPPORT Froid Thermostat Réfrigérateur 245S GRIS
Position : 104
Prix indicatif : 15.65 €
SUPPORT Froid Thermostat Réfrigérateur
SUPPORT Froid Thermostat Réfrigérateur
Position : 104
Prix indicatif : 10.33 €
THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm
THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm
Position : 105
Prix indicatif : 40.37 €
CACHE Froid VOYANT ORANGE
CACHE Froid VOYANT ORANGE
Position : 110
Prix indicatif : 6.9 €
SUPPORT Froid BOUTON Interrupteur
SUPPORT Froid BOUTON Interrupteur
Position : 113
Prix indicatif : 5.87 €
Interrupteur Froid Congélateur RAPIDE 365 4C
Interrupteur Froid Congélateur RAPIDE 365 4C
Position : 114
Prix indicatif : 15.23 €
Interrupteur Froid SUPER
Interrupteur Froid SUPER
Position : 114
Prix indicatif : 13.52 €
SUPPORT Froid DROIT Evaporateur Blanc SW
SUPPORT Froid DROIT Evaporateur Blanc SW
Position : 116
Prix indicatif : 14.34 €
SUPPORT Froid Droit ABATTANT Blanc SW VBE586
SUPPORT Froid Droit ABATTANT Blanc SW VBE586
Position : 117
Prix indicatif : 10.02 €
SUPPORT Froid Gauche Evaporateur Blanc SW
SUPPORT Froid Gauche Evaporateur Blanc SW
Position : 119
Prix indicatif : 13.87 €
SUPPORT Froid Gauche ABATTANT Blanc 360 SW VBE0584
SUPPORT Froid Gauche ABATTANT Blanc 360 SW VBE0584
Position : 120
Prix indicatif : 8.21 €
SUPPORT Froid SONDE Thermostat
SUPPORT Froid SONDE Thermostat
Position : 121
Prix indicatif : 4.07 €
VOYANT Froid VERT+FIL
VOYANT Froid VERT+FIL
Position : 123
Prix indicatif : 9.91 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.16 €
DOUILLE Froid Charnière GRISE
DOUILLE Froid Charnière GRISE
Position : 151
Prix indicatif : 4.25 €
BOUCHON Froid GRIS
BOUCHON Froid GRIS
Position : 152
Prix indicatif : 3.44 €
BOUCHON Froid GRIS
BOUCHON Froid GRIS
Position : 152
Prix indicatif : 3.61 €
Porte Froid Congélateur "360V" INOX-GRIS
Porte Froid Congélateur "360V" INOX-GRIS
Position : 153
Prix indicatif : 79.68 €
Porte Froid Congélateur "360V"
Porte Froid Congélateur "360V"
Position : 153
Prix indicatif : 120.76 €
Porte Froid Réfrigérateur "360V" INOX-GRIS
Porte Froid Réfrigérateur "360V" INOX-GRIS
Position : 155
Prix indicatif : 139.3 €
Porte Froid Réfrigérateur "360V"
Porte Froid Réfrigérateur "360V"
Position : 155
Prix indicatif : 150.31 €
SUPPORT Froid OEUFS 198*95
SUPPORT Froid OEUFS 198*95
Position : 159
Prix indicatif : 11.32 €
CACHE Froid VIS GRIS
CACHE Froid VIS GRIS
Position : 164
Prix indicatif : 5.17 €
CACHE Froid VIS
CACHE Froid VIS
Position : 164
Prix indicatif : 2.51 €
BUTEE Froid Droit Porte Supérieur ap 669445
BUTEE Froid Droit Porte Supérieur ap 669445
Position : 171
Prix indicatif : 8.07 €
BUTEE Froid Droit Porte Supérieur GRIS FONCE VBE3231 remplace par GRIS CLAIR
BUTEE Froid Droit Porte Supérieur GRIS FONCE VBE3231 remplace par GRIS CLAIR
Position : 171
Prix indicatif : 10.67 €
VIS Froid
VIS Froid
Position : 172
Prix indicatif : 2.18 €
DOUILLE Froid Gauche Charnière CENTRALE
DOUILLE Froid Gauche Charnière CENTRALE
Position : 173
Prix indicatif : 8.28 €
BUTEE Froid Gauche Porte Supérieur ap 669445
BUTEE Froid Gauche Porte Supérieur ap 669445
Position : 173
Prix indicatif : 7.44 €
BUTEE Froid CHARNIERE
BUTEE Froid CHARNIERE
Position : 174
Prix indicatif : 8.34 €
BALCONNET Froid Supérieur 345 TRANSPARENT CLAIR
BALCONNET Froid Supérieur 345 TRANSPARENT CLAIR
Position : 175
Prix indicatif : 29.95 €
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR VBE0017 99604498
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR VBE0017 99604498
Position : 177
Prix indicatif : 29.58 €
DOUILLE Froid CHARNIERE GRISE VBE1636
DOUILLE Froid CHARNIERE GRISE VBE1636
Position : 187
Prix indicatif : 2.52 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 87.48 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 6.39 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 8.6 €
RELAIS Froid Démarrage+thermique HXK95AA ZXF5 K120A14BF
RELAIS Froid Démarrage+thermique HXK95AA ZXF5 K120A14BF
Position : 211
Prix indicatif : 28.15 €
RELAIS Froid Démarrage+thermique NX1114Y QP3-12A J JX + J.X-B50-120 MC
RELAIS Froid Démarrage+thermique NX1114Y QP3-12A J JX + J.X-B50-120 MC
Position : 211
Prix indicatif : 29.77 €
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 15.9 €
CONDO Froid 4uF (fixation clips plastique)
CONDO Froid 4uF (fixation clips plastique)
Position : 212
Prix indicatif : 20.71 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.08 €
BAC Froid EAU DEGIVRAGE 260 SW VBE0212
BAC Froid EAU DEGIVRAGE 260 SW VBE0212
Position : 214
Prix indicatif : 24.96 €
DESHYDRATEUR Froid 10gr
DESHYDRATEUR Froid 10gr
Position : 215
Prix indicatif : 8.64 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 41.18 €
COMPRESSEUR Froid HXK95AA remplace par AZ100CY1B
COMPRESSEUR Froid HXK95AA remplace par AZ100CY1B
Position : 217
Prix indicatif : 181.71 €
COMPRESSEUR Froid NB1114Y remplace par AZ100CY1B
COMPRESSEUR Froid NB1114Y remplace par AZ100CY1B
Position : 217
Prix indicatif : 137.14 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 29.86 €
FIL Froid MASSE
FIL Froid MASSE
Position : 219
Prix indicatif : 13.45 €
ECROU Froid
ECROU Froid
Position : 220
Prix indicatif : 2.53 €
RONDELLE Froid
RONDELLE Froid
Position : 221
Prix indicatif : 2.36 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 5.62 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.68 €
SUPPORT Froid BAC GLACONS SW
SUPPORT Froid BAC GLACONS SW
Position : 569
Prix indicatif : 18.11 €

Autres vues éclatées VALBERG

VALBERG 4D511EDX625C 971816 →
VALBERG VALCB310A+DSIC 944501 →
VALBERG CNF270FW625C 967920 →
VALBERG VALUSV527A+BMC 948679 →
VALBERG VAL2P311A+CVT 937663 →
VALBERG CNF268EWDS625C 978943 →
VALBERG 2D206FS180C 967825 →
VALBERG VALCBV326A+SHC 944552 →
VALBERG CS312A+W742C 957479 →
VALBERG TT93ES625C 990307 →
VALBERG USV537A+IMC 943701 →
VALBERG 4D421EX742C 967686 →
