Vue éclatée réfrigérateur VALBERG SBS532FB625C2 975306

Name: VALBERG SBS532FB625C2 975306
Brand: VALBERG
SKU: SBS532FB625C2 975306

Découvrez la vue éclatée complète réfrigérateur VALBERG SBS532FB625C2 975306, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VALBERG SBS532FB625C2 975306 et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée VALBERG SBS532FB625C2 975306 référence 25 pièces détachées, dont joint froid porte réfrigérateur 1620*460, douille froid porte, plaque froid charniere, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VALBERG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : GRILLE Froid COMPRESSEUR (repère 42, 65.36 €) · RELAIS Froid DEMARRAGE QPE2-A15MD3 3 COSSES (repère 48, 14.25 €) · RELAIS Froid KLIXON DRB19T61A1 (repère 48, 25.63 €) · COMPRESSEUR Froid KJ248CY (repère 48, 132.43 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

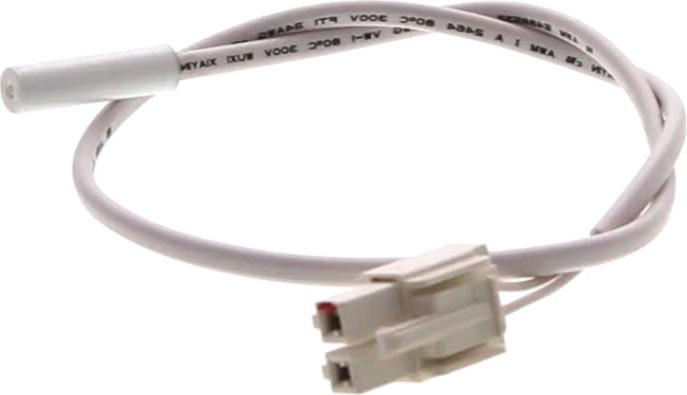

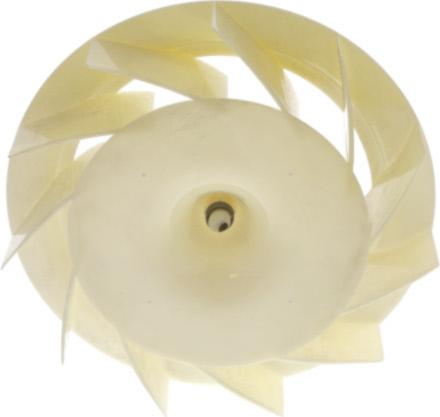

Sur cette vue : SONDE Froid TEMPERATURE E308242 80°C 300V (26.91 €) · MOTEUR Froid VENTILATEUR LG 50.05MM Droit 3.19 (repère 23, 29.52 €) · TURBINE Froid VENTILATEUR (repère 23, 19.41 €) · RESISTANCE Froid DEGIVRAGE + SONDE (repère 25, 33.94 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR LG 50.05MM Droit 3.19 (repère 23, 29.52 €) · TURBINE Froid VENTILATEUR (repère 23, 19.41 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Réfrigérateur 1620*460 (repère 1, 84.22 €) · DOUILLE Froid PORTE (repère 2, 7.82 €) · PLAQUE Froid CHARNIERE (repère 2, 10.43 €) · CHARNIERE Froid SUPERIEURE DROITE (repère 38, 22.78 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur 1620*460 (repère 1, 84.22 €) · RELAIS Froid KLIXON DRB19T61A1 (repère 48, 25.63 €) · CONDENSATEUR Froid 5uf FIL (repère 54, 37.35 €)
