Vue éclatée réfrigérateur VALBERG 2PV251XHIC 949491

Name: VALBERG 2PV251XHIC 949491
Brand: VALBERG
SKU: 2PV251XHIC 949491

Découvrez la vue éclatée complète réfrigérateur VALBERG 2PV251XHIC 949491, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VALBERG 2PV251XHIC 949491 et éviter les pannes imprévues. 22 pièces référencées.

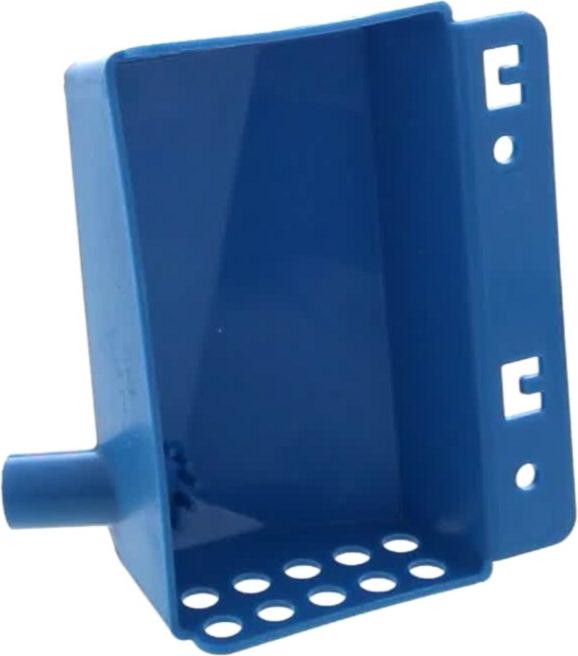

Cette vue éclatée VALBERG 2PV251XHIC 949491 référence 22 pièces détachées, dont deshydrateur froid, bac froid evacuation, interrupteur froid porte, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VALBERG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

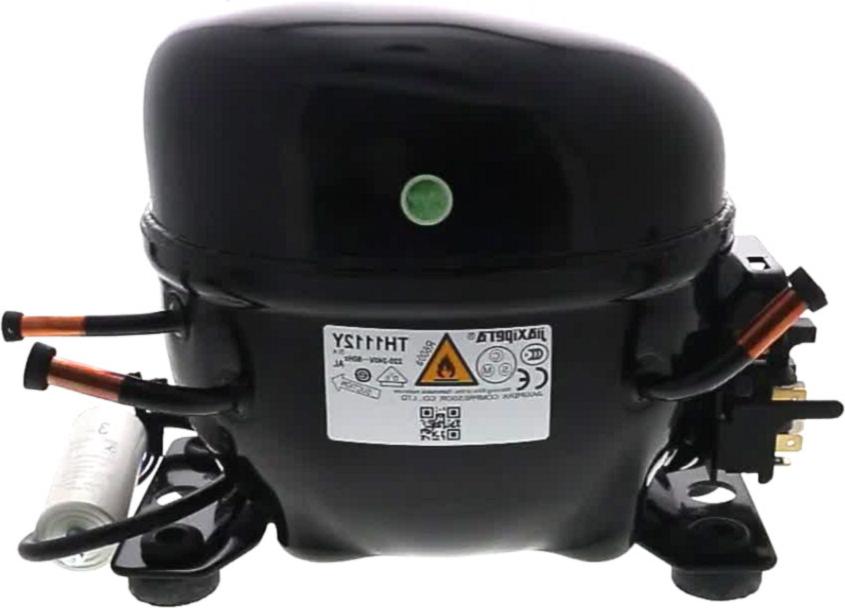

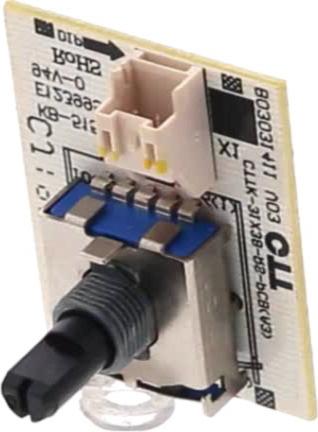

Sur cette vue : THERMOSTAT Froid BCD-321WY/HC(EXH) CT1576298C BO3031 411 V03 (repère 69, 35.61 €) · COMPRESSEUR Froid TH1112Y R600A (repère 86, 124.61 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

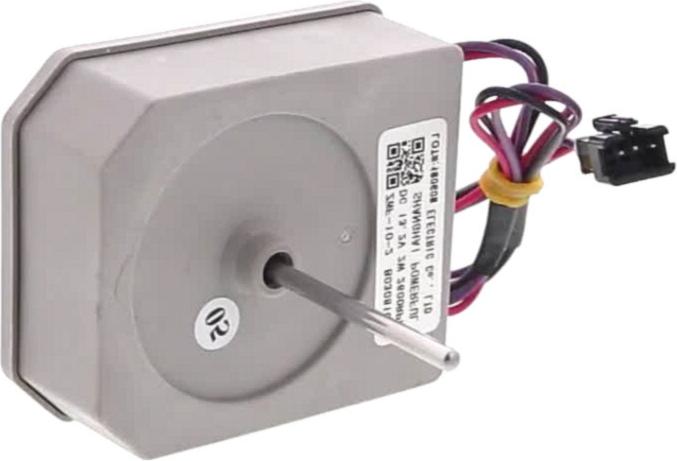

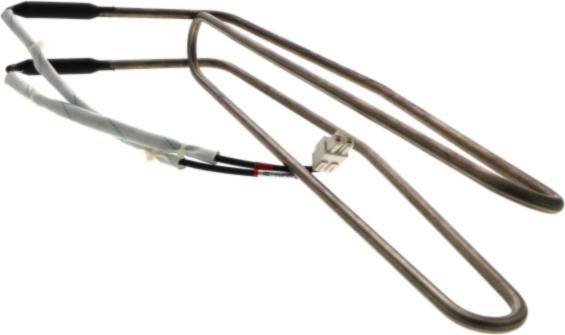

Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 20, 35.22 €) · MOTEUR Froid VENTILATEUR ZWF-10-2 B03081032 (repère 28, 76.64 €) · SONDE Froid TEMPERATURE Réfrigérateur (repère 72, 16.44 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR ZWF-10-2 B03081032 (repère 28, 76.64 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

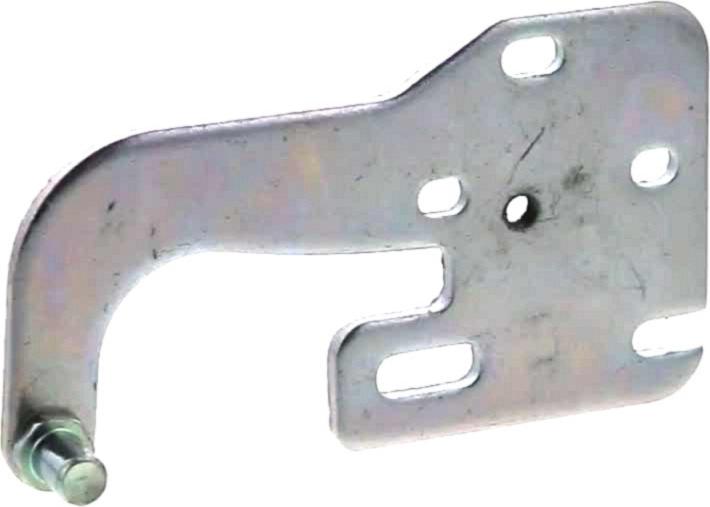

Sur cette vue : Interrupteur Froid PORTE (repère 9, 15.24 €) · CHARNIERE Froid Supérieur (repère 13, 29.17 €) · JOINT Froid PORTE Congélateur (repère 43, 38.26 €) · JOINT Froid PORTE Réfrigérateur 1060*520 (repère 55, 34.31 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FUSIBLE Froid THERMIQUE (repère 18, 30.26 €) · JOINT Froid PORTE Congélateur (repère 43, 38.26 €) · JOINT Froid PORTE Réfrigérateur 1060*520 (repère 55, 34.31 €) · THERMOSTAT Froid BCD-321WY/HC(EXH) CT1576298C BO3031 411 V03 (repère 69, 35.61 €)
