Vue éclatée réfrigérateur VALBERG BICNF248EW625C 990408

Name: VALBERG BICNF248EW625C 990408
Brand: VALBERG
SKU: BICNF248EW625C 990408

Découvrez la vue éclatée complète réfrigérateur VALBERG BICNF248EW625C 990408, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VALBERG BICNF248EW625C 990408 et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée VALBERG BICNF248EW625C 990408 référence 25 pièces détachées, dont glissiere froid porte * unitaire *, joint froid porte réfrigérateur, joint froid porte congélateur 605*510, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VALBERG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

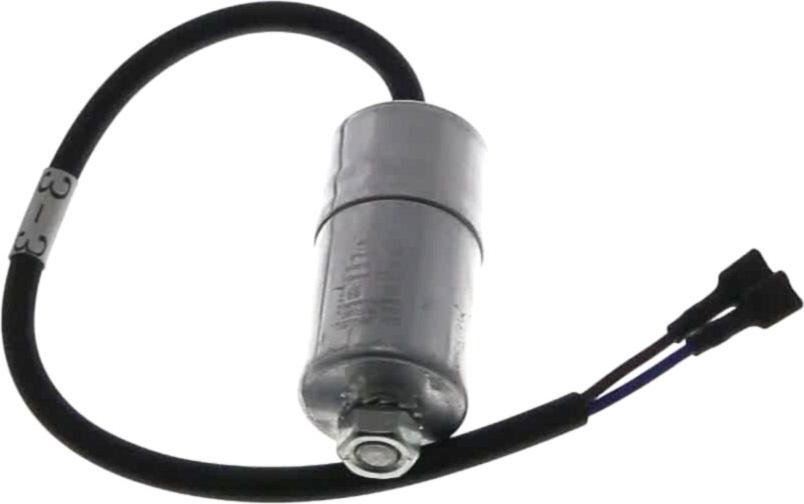

Sur cette vue : RELAIS Froid DEMARRAGE QPE2-A15MD3 3 COSSES (repère 30, 14.61 €) · COMPRESSEUR Froid HYB60MHU R600 + CONDO WS103YV (repère 30, 122.99 €) · KLIXON Froid DRB12N61A1 (repère 30, 20.3 €) · CONDENSATEUR Froid 3UF 450V (repère 33, 17.31 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

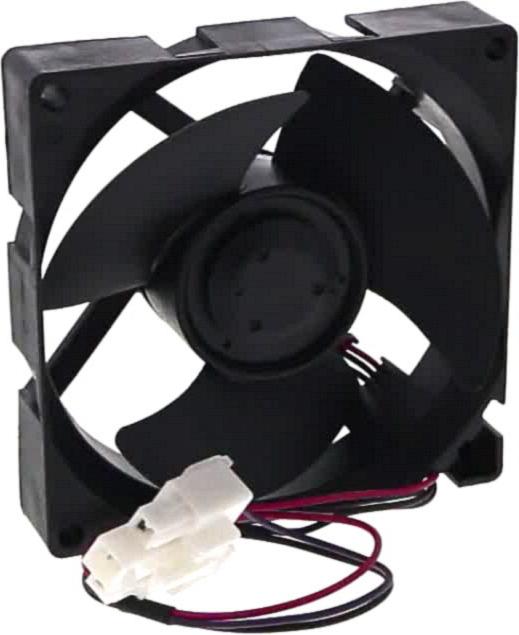

Sur cette vue : SONDE Froid TEMPERATURE E308242 80°C 300V (repère 13, 27.62 €) · MOTEUR Froid VENTILATEUR 12V U92C12MS7BA3-52Z20 2X12FKT (repère 14, 58.68 €) · RESISTANCE Froid DEGIVRAGE+SONDE Evaporateur (repère 24, 61.92 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid Ventilation 09225SS-12K-FA 12V 0.12A (repère 13, 52.21 €) · MOTEUR Froid VENTILATEUR 12V U92C12MS7BA3-52Z20 2X12FKT (repère 14, 58.68 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

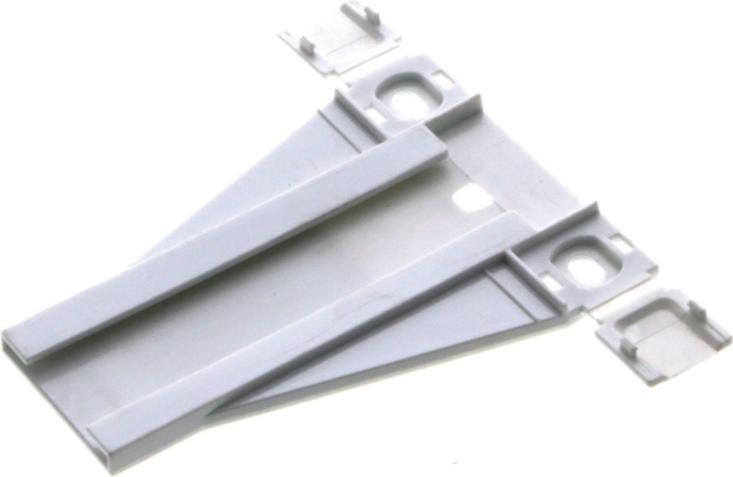

Sur cette vue : GLISSIERE Froid PORTE * unitaire * (repère 1, 12.19 €) · JOINT Froid PORTE Réfrigérateur (repère 1, 58.63 €) · JOINT Froid PORTE Congélateur 605*510 (repère 2, 45.08 €) · SUPPORT Froid GLISSIERE PORTE *unitaire* (repère 3, 16.47 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

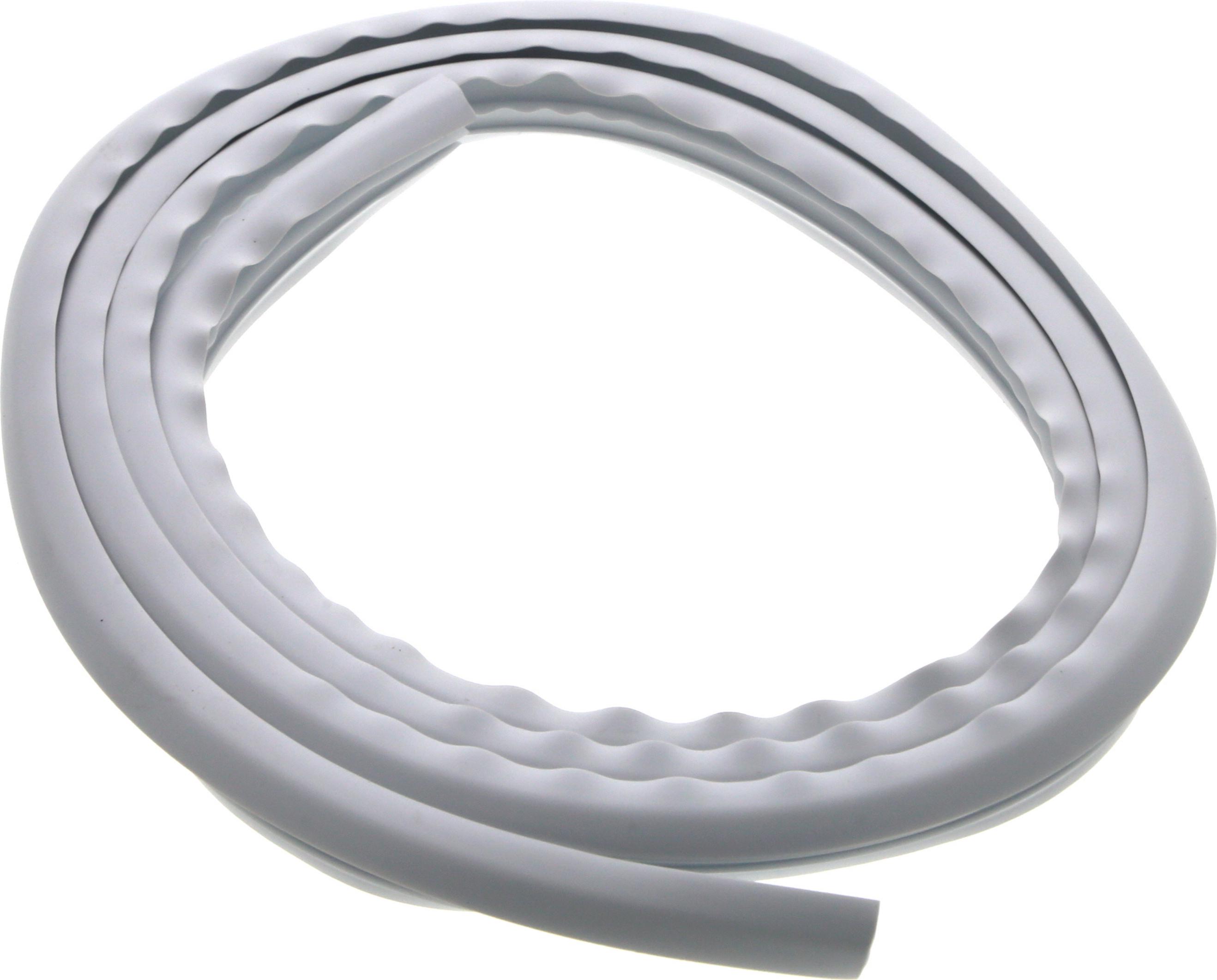

JOINT Froid PORTE Réfrigérateur (repère 1, 58.63 €) · JOINT Froid PORTE Congélateur 605*510 (repère 2, 45.08 €) · KLIXON Froid DRB12N61A1 (repère 30, 20.3 €) · CONDENSATEUR Froid 3UF 450V (repère 33, 17.31 €) · JOINT Froid ENCASTREMENT (repère 109, 23.67 €)
