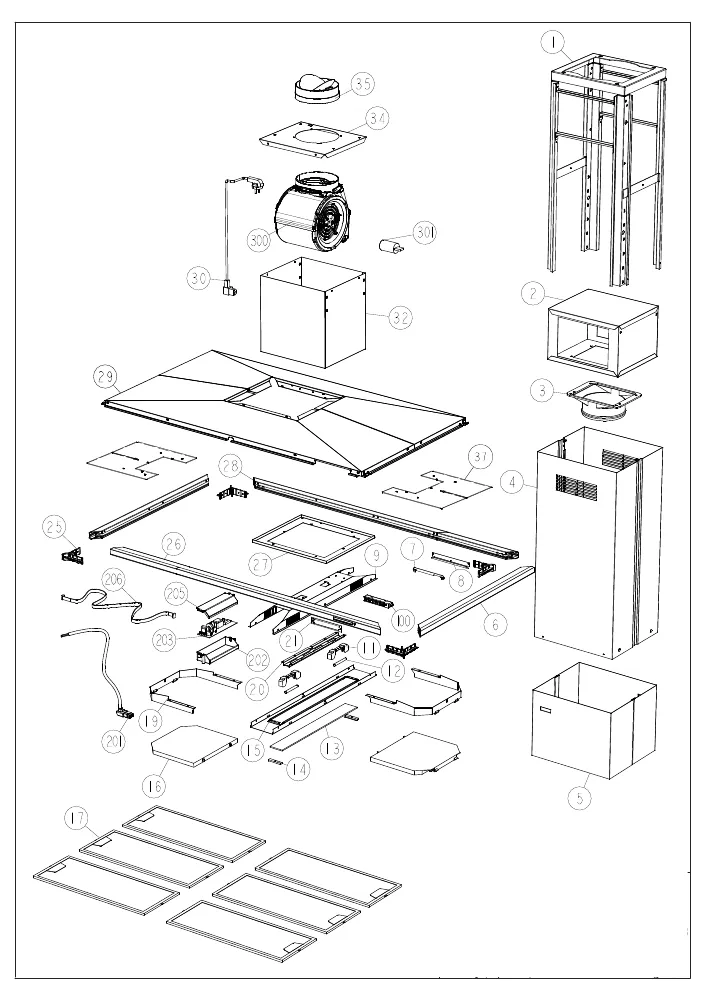

Vue éclatée hotte aspirante ROBLIN LOTUS C90SM

Name: ROBLIN LOTUS C90SM
Brand: ROBLIN
SKU: LOTUS C90SM

Découvrez la vue éclatée complète hotte aspirante ROBLIN LOTUS C90SM, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante ROBLIN LOTUS C90SM et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée ROBLIN LOTUS C90SM référence 18 pièces détachées, dont buse hotte sortie, cheminee hotte superieure, douille hotte lampe e, avec leur position sur le schéma constructeur.

Réparer son hotte aspirante ROBLIN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

N'aspire plus ou fait du bruit

Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

Sur cette vue : MOTEUR Hotte (repère 300, 401.37 €) · CONDENSATEUR 10uF 450V (repère 301, 14.9 €).

Filtres et éclairage

Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

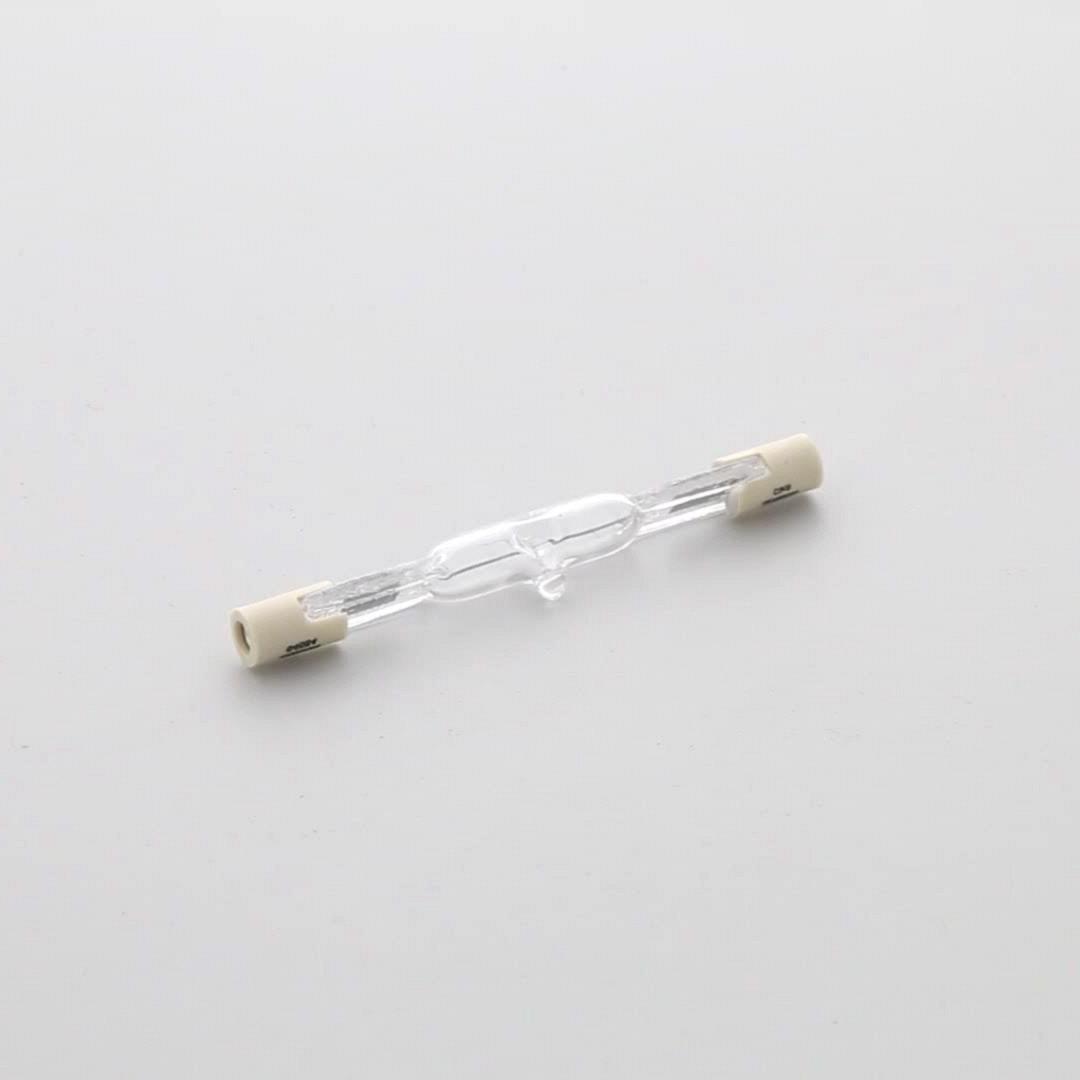

Sur cette vue : DOUILLE Hotte LAMPE E (repère 11) · LAMPE Hotte 48w 78mm (repère 12, 20.36 €) · FILTRE Hotte CHARBON 267*237 (repère 16, 18.7 €) · FILTRE Hotte METAL (repère 17, 43.7 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Hotte CHARBON 267*237 (repère 16, 18.7 €) · FILTRE Hotte METAL (repère 17, 43.7 €) · SUPPORT Hotte FILTRE CHARBON (repère 19, 37.92 €) · CONDENSATEUR 10uF 450V (repère 301, 14.9 €)
