Vue éclatée lave linge VALBERG WF1810DW566C 979855

Name: VALBERG WF1810DW566C 979855
Brand: VALBERG
SKU: WF1810DW566C 979855

Découvrez la vue éclatée complète lave linge VALBERG WF1810DW566C 979855, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VALBERG WF1810DW566C 979855 et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée VALBERG WF1810DW566C 979855 référence 20 pièces détachées, dont condensateur antiparasite, hublot lave-linge complet, pompe lave-linge vidange, avec leur position sur le schéma constructeur.

Réparer son lave-linge VALBERG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

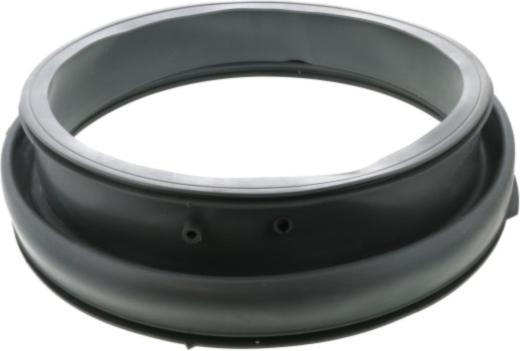

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 8, 142.87 €) · DURITE Lave-Linge CUVE/POMPE (repère 9, 43.09 €) · DURITE Lave-Linge BOITE/CUVE (repère 11, 49.42 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR ANTIPARASITE (repère 1, 25.38 €) · COURROIE Lave-Linge (repère 40, 42.81 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : POMPE Lave-Linge VIDANGE (repère 7, 99.08 €) · DURITE Lave-Linge CUVE/POMPE (repère 9, 43.09 €) · TUYAU Lave-Linge VIDANGE (repère 27, 29.03 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AMORTISSEUR Lave-Linge 85N (repère 56, 30.63 €) · ROULEMENT Lave-Linge 6307ZZ (repère 73, 17.46 €) · ROULEMENT Lave-Linge (repère 73, 59.44 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 10, 41.54 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR ANTIPARASITE (repère 1, 25.38 €) · JOINT Lave-Linge HUBLOT (repère 8, 142.87 €) · COURROIE Lave-Linge (repère 40, 42.81 €) · AMORTISSEUR Lave-Linge 85N (repère 56, 30.63 €) · ROULEMENT Lave-Linge 6307ZZ (repère 73, 17.46 €) · ROULEMENT Lave-Linge (repère 73, 59.44 €)
