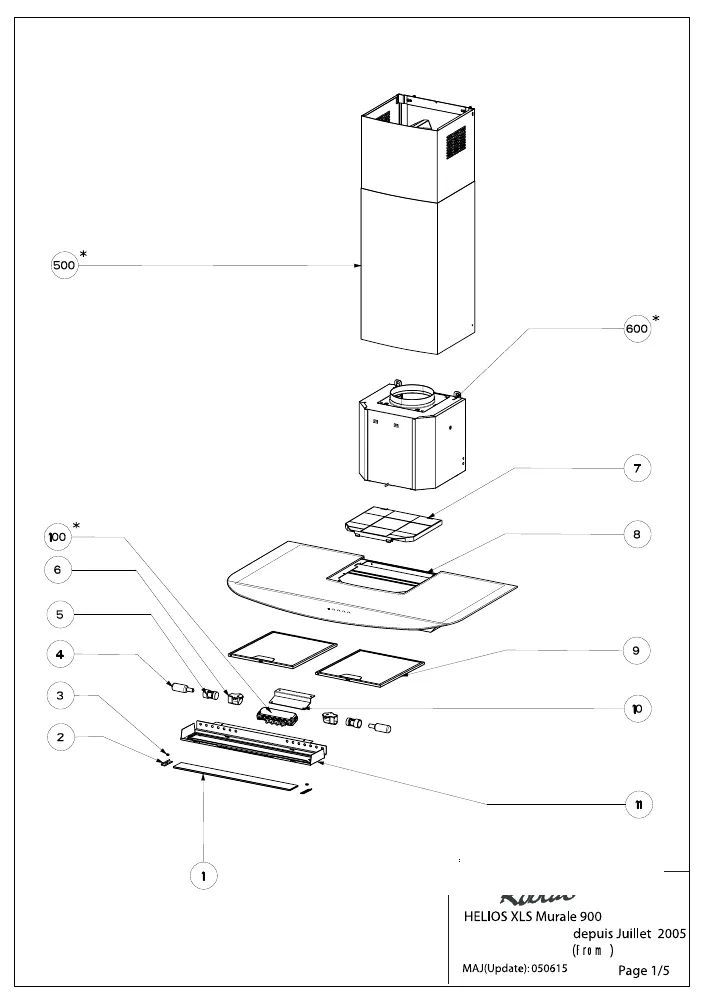

Vue éclatée hotte aspirante ROBLIN HELIOS XLS 900 HELIOSXLS900
Découvrez la vue éclatée complète hotte aspirante ROBLIN HELIOS XLS 900 HELIOSXLS900, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante ROBLIN HELIOS XLS 900 HELIOSXLS900 et éviter les pannes imprévues. 21 pièces référencées.

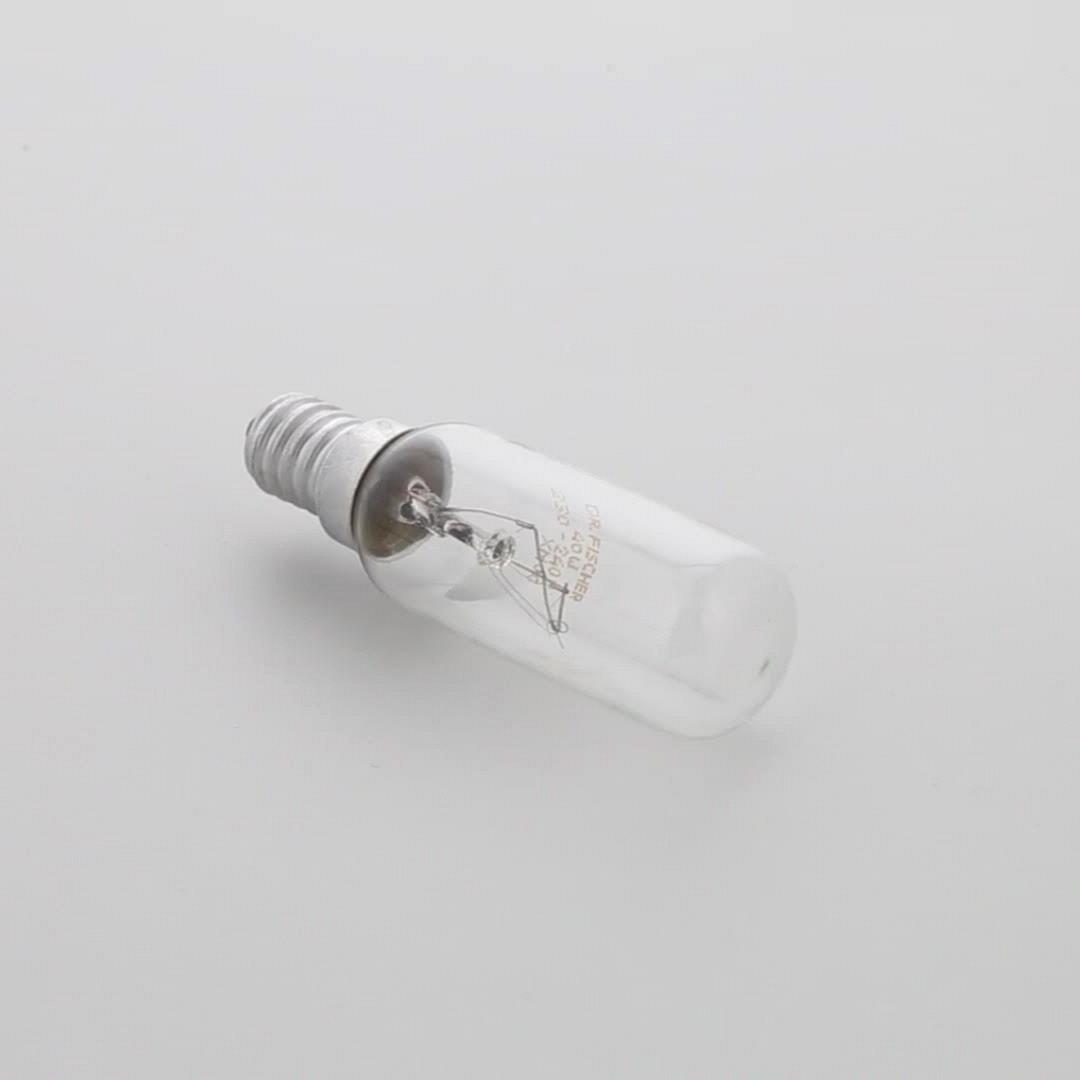

Cette vue éclatée ROBLIN HELIOS XLS 900 HELIOSXLS900 référence 21 pièces détachées, dont plafonnier hotte 457*55, support hotte deflecteur, ampoule hotte halogène 40w e14, avec leur position sur le schéma constructeur.
Réparer son hotte aspirante ROBLIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
N'aspire plus ou fait du bruit
Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

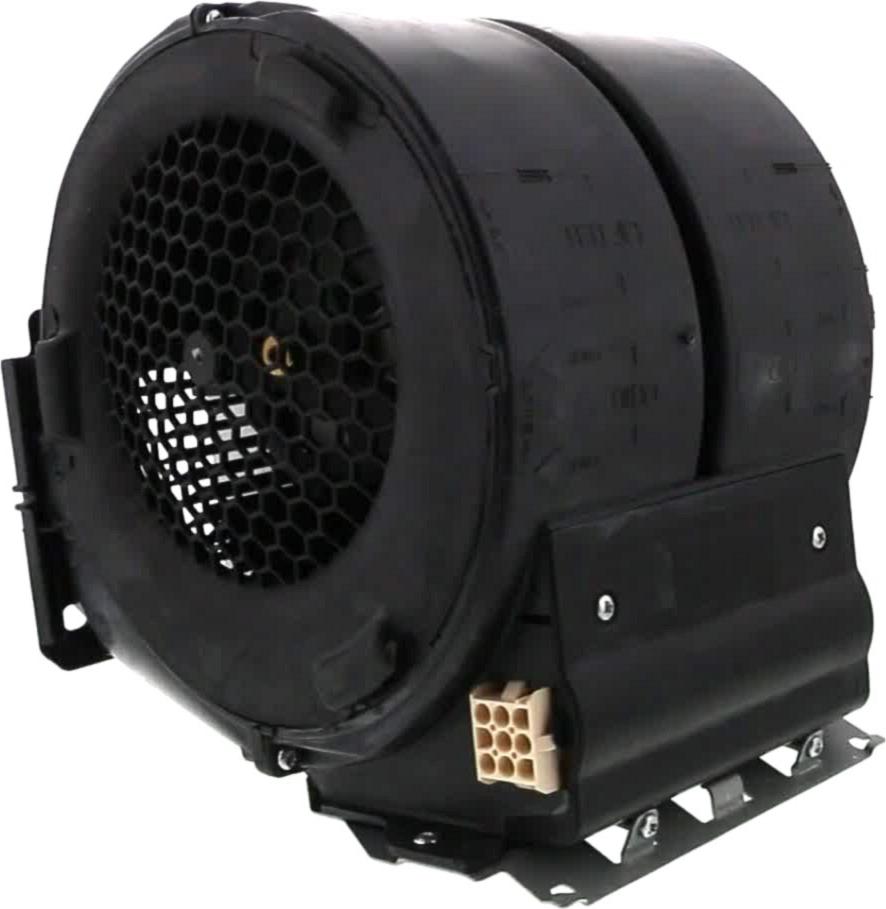

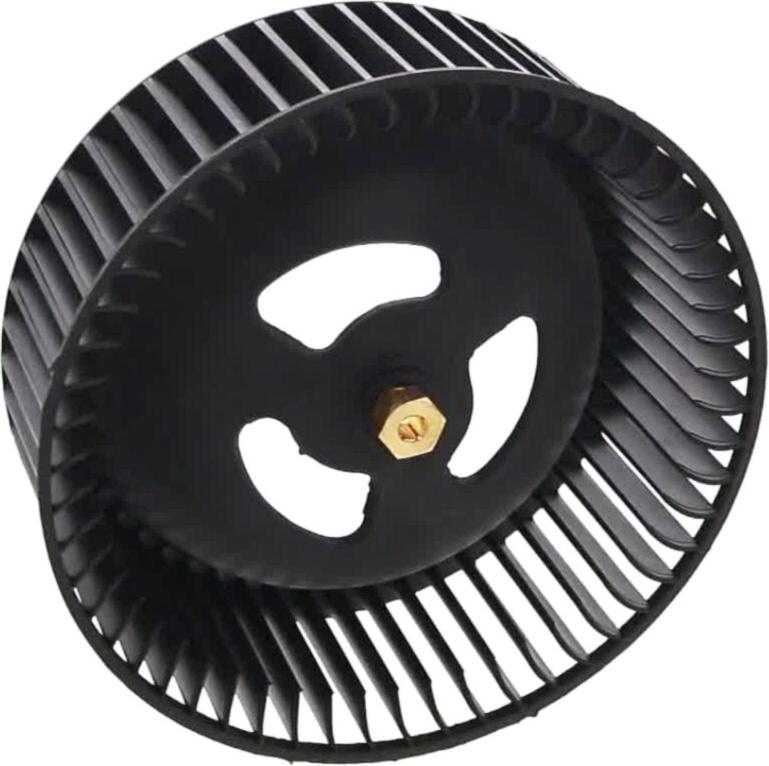

Sur cette vue : MOTEUR Hotte COMPLET (repère 300, 272.28 €) · CONDENSATEUR Hotte 4mf (repère 304, 55.09 €) · MOTEUR Hotte SEUL (repère 309, 248.25 €) · TURBINE Hotte MOTEUR GAUCHE (repère 310, 40.88 €).
Filtres et éclairage
Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

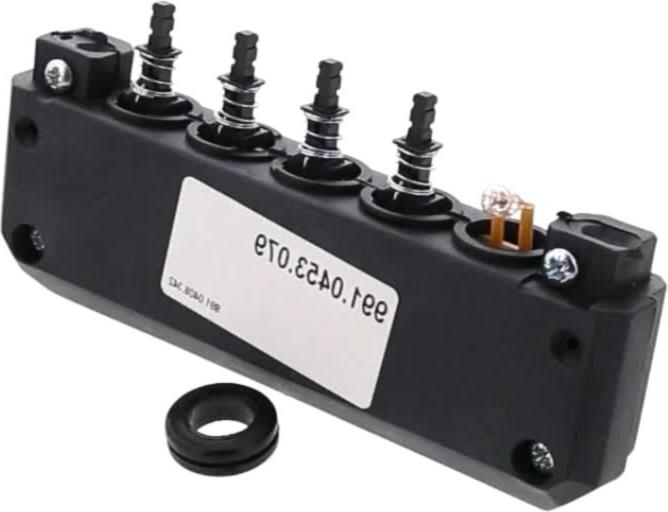

Sur cette vue : FILTRE Hotte CHARBON 267*237 (repère 7, 17.85 €) · FILTRE Hotte METAL 300*253 (repère 9, 41.83 €) · Interrupteur Hotte PLATINE DETAILL (repère 100).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Hotte CHARBON 267*237 (repère 7, 17.85 €) · FILTRE Hotte METAL 300*253 (repère 9, 41.83 €) · CONDENSATEUR Hotte 4mf (repère 304, 55.09 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
