Vue éclatée lave linge FAURE FWQ6228 91310162400
Découvrez la vue éclatée complète lave linge FAURE FWQ6228 91310162400, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAURE FWQ6228 91310162400 et éviter les pannes imprévues. 52 pièces référencées.
Cette vue éclatée FAURE FWQ6228 91310162400 référence 52 pièces détachées, dont pied lave-linge avant, ecrou lave-linge pied, panneau lave-linge avant, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge COUVERCLE (repère 215, 47.63 €) · JOINT Lave-Linge TORIQUE (repère 610, 13.56 €) · JOINT Lave-Linge AXE TAMBOUR (repère 610, 9.83 €) · JOINT Lave-Linge CHARGEMENT (repère 808, 65.4 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1195J6 MAEL (repère 602, 18.17 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 506, 67.53 €) · FILTRE Lave-Linge Batteur (repère 607, 26.44 €) · TUYAU Lave-Linge VIDANGE (repère 831, 22.36 €) · ATTACHE Lave-Linge TUYAU VIDANGE (repère 884, 8.71 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

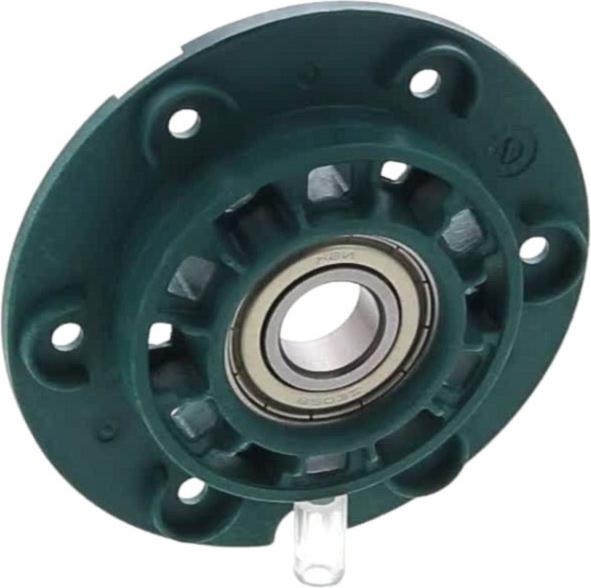

Sur cette vue : DISQUE Lave-Linge PALIER (repère 610, 8.37 €) · PALIER Lave-Linge C3 DROIT ou GCHE (repère 610, 41.68 €) · VIS Lave-Linge AXE PALIER M7*14 (repère 610, 15.65 €) · AMORTISSEUR Lave-Linge 60N (repère 623, 26.11 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 1950W (repère 510, 26.12 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge COUVERCLE (repère 215, 47.63 €) · COURROIE Lave-Linge 1195J6 MAEL (repère 602, 18.17 €) · FILTRE Lave-Linge Batteur (repère 607, 26.44 €) · JOINT Lave-Linge TORIQUE (repère 610, 13.56 €) · DISQUE Lave-Linge PALIER (repère 610, 8.37 €) · PALIER Lave-Linge C3 DROIT ou GCHE (repère 610, 41.68 €) · VIS Lave-Linge AXE PALIER M7*14 (repère 610, 15.65 €) · JOINT Lave-Linge AXE TAMBOUR (repère 610, 9.83 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
